PLANET TSN-5225-4T2S Промышленный управляемый коммутатор - это совершенно новый промышленный сетевой коммутатор Ethernet уровня 2+, управляемый с учетом времени (TSN), который оснащен 4 портами 10/100/1000BASE-T RJ45 и 2 портами 1G/2,5GBASE-X SFP в прочном металлическом корпусе IP30 для стабильной работы в тяжелых условиях, подключайтесь ко всем уровням сети промышленной автоматизации, от полевой шины до магистральной сети завода. И это гарантирует сквозную передачу высокоприоритетного трафика с чрезвычайно низкой задержкой. Наличие 2 двухскоростных оптоволоконных разъемов SFP позволяет гибко использовать его для увеличения расстояния соединения.

Построение устойчивого будущего на принципах ESG

TSN-5225-4T2S может помочь предприятиям повысить эффективность операций и производства, одновременно снижая потребление энергии и потери ресурсов, тем самым увеличивая как экономические, так и социальные выгоды предприятия, что соответствует основным принципам ESG. Например, применение TSN-5225-4T2S в промышленной автоматизации позволяет точно контролировать производственный процесс, снижая потребление энергии и образование отходов. Аналогичным образом, их использование на транспорте может оптимизировать логистические маршруты, смягчая такие проблемы, как выбросы углекислого газа и пробки на дорогах.

Простой путь к TSN-совместимой инфраструктуре

PLANET TSN-5225-4T2S обеспечивает сетевую связь в режиме реального времени с низкой задержкой для промышленной автоматизации, сетей 5G NR, индустрии 4.0, потокового видео 4K/8K и игровой индустрии VR/AR с использованием технологии Time-sensitivity Networking (TSN) и протокола точного времени IEEE 1588 (PTPv2) для синхронизации времени на всех портах.

TSN-5225-4T2S поддерживает стандарты TSN IEEE, необходимые для комплексного решения связи в реальном времени. К ним относятся профиль IEEE 802.1AS-REV для синхронизации времени, IEEE 802.1Qbv для улучшений запланированного трафика, IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET), IEEE 802.1Qci для попоточной фильтрации и контроля (PSFP). а также репликация и устранение кадров IEEE 802.1CB для обеспечения надежности (FRER) для плавного резервирования.

TSN-5225-4T устраняет необходимость разделения сетей Ethernet информационных технологий (ИТ) и операционных технологий (OT), обеспечивая более универсальный подход к синхронизации и точному времени для современных систем промышленной автоматизации.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

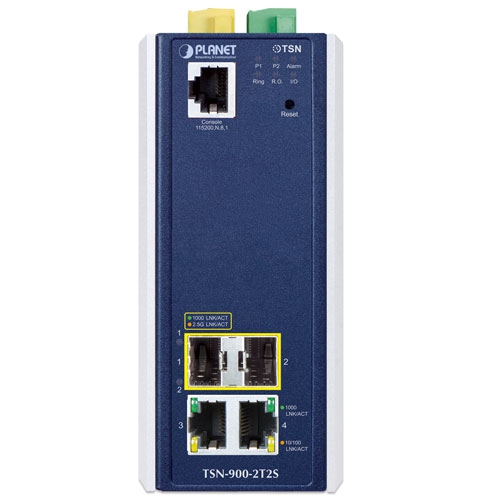

Медные порты	4 порта 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
SFP-порты	2 порта 1000/2500BASE-X SFP (порты 5–6)
Консоль	1 последовательный порт RJ45-RS232 (115200, 8, N, 1)
Кнопка сброса	> 5 секунд: заводская настройка по умолчанию

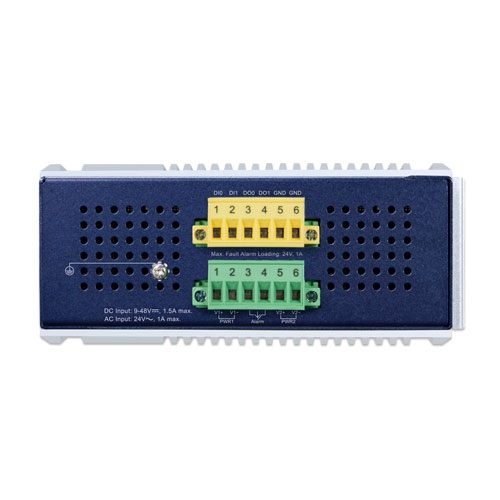

Разъём питания	Съёмный 6-контактный; вывод 1/2 — питание 1, вывод 3/4 — сигнализация неисправности, вывод 5/6 — питание 2
Разъём DI/DO	Съёмный 6-контактный; вывод 1/2 — DI 1 и 2, вывод 3/4 — DO 1 и 2, вывод 5/6 — GND
Релейный выход	Сигнализация сбоя питания; 1 А при 24 В DC
Цифровой вход (DI)	2 входа: уровень 0 — -24 ~ 2,1 В (±0,1 В), уровень 1 — 2,1 ~ 24 В (±0,1 В), нагрузка до 24 В DC, макс. 10 мА
Цифровой выход (DO)	2 выхода: открытый коллектор, 24 В DC, 100 мА
Корпус	Алюминий, IP30
Монтаж	DIN-рейка или стена
SDRAM	1024 МБ
Флэш-память	64 МБ
Требования к питанию	DC 9~48 В, макс. 1,5 А; AC 24 В, макс. 1 А
Потребляемая мощность	DC: макс. 6,05 Вт/20,64 БТЕ (система включена), макс. 9,8 Вт/33,44 БТЕ (полная нагрузка); AC: макс. 5,4 Вт/18,43 БТЕ (система включена), макс. 9,2 Вт/31,39 БТЕ (полная нагрузка)
ESD-защита	5 кВ DC
Защита от перенапряжения	6 кВ DC
Светодиодные индикаторы	Система: Power 1 (зелёный), Power 2 (зелёный), Fault Alarm (красный), Ring (зелёный), Ring Owner (зелёный), DIDO (красный); RJ45: 1000Мбит/с LNK/ACT (зелёный), 10/100Мбит/с LNK/ACT (оранжевый); SFP: 1 Гбит/с LNK/ACT (зелёный), 2,5 Гбит/с LNK/ACT (оранжевый)
Архитектура коммутатора	Store-and-Forward
Коммутационная матрица	18 Гбит/с (non-blocking)
Пропускная способность	13,3 Mpps при 64 байтах
MAC-адресов	8K записей, автообучение и устаревание
Буфер данных	32 Мбит
Jumbo Frame	До 10К байт
Управление потоком	IEEE 802.3x для full-duplex; back pressure для half-duplex
Функции L3	До 8 VLAN-интерфейсов, до 32 маршрутов; статическая маршрутизация IPv4/IPv6
Функции L2	VLAN (802.1Q, Q-in-Q, MAC/протокол/IP-based, Voice VLAN, PVE, MVR, GVRP, до 4K групп), агрегация каналов (802.3ad LACP, до 3 групп по 6 портов), STP/RSTP/MSTP, BPDU Guard/фильтрация, IGMP/MLD snooping, QoS (8 очередей, CoS, DSCP, TCP/UDP, TSN), ERPS (G.8032), PTPv2 (Master/Slave/BC/TC), фильтрация и безопасность
Безопасность	ACL (MAC, IP, VLAN ID, DSCP, 802.1p, до 512 правил), Port Security, IP Source Guard (512), DAI (1K), статические MAC (64), AAA (RADIUS, TACACS+), 802.1x, MAC/RADIUS аутентификация
Управление	Консоль, Telnet, Web, SNMP v1/v2c/v3, SSHv2, TLSv1.2, NTP, LLDP, Syslog, HTTP, PLANET NMS
Соответствие стандартам	IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.3bz, 802.3x, 802.3ad, 802.1D/w/s/p/Q/X/ab/ag/AS/Qbu/Qbv/Qci/Qch/CB, 1588 PTPv2, RFC 768, 783, 791, 792, 1112, 2236, 3376, 2710, 3810, ITU-T G.8032
Рабочая температура	-40 ~ +75°C
Температура хранения	-40 ~ +85°C
Влажность	5 ~ 95% (без конденсата)
Размеры (Ш×Г×В)	60 × 135 × 135 мм
Вес	986 г
