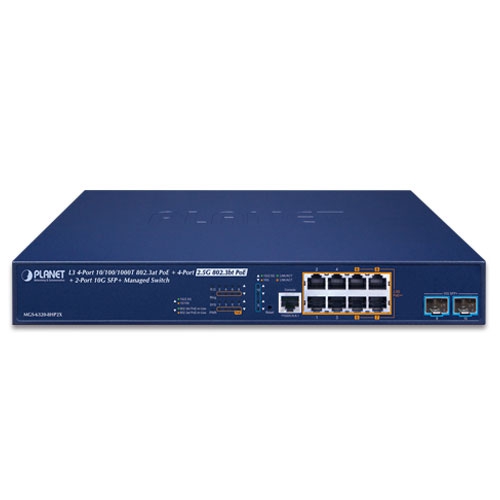

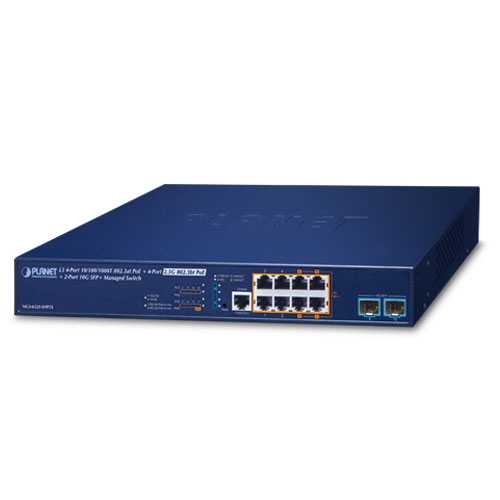

PLANET MGS-6320-8HP2X Коммутатор управляемый - это совершенно новый управляемый мультигигабитный коммутатор уровня 3, обеспечивающий скорость передачи данных 2,5 Гбит/с и 802,3 бит PoE++ по кабелям UTP, разработанный с учетом требований сетевого оборудования с высокой пропускной способностью.

PLANET MGS-6320-8HP2X — это совершенно новый управляемый мультигигабитный коммутатор уровня L3, обеспечивающий скорость передачи данных 2,5 Гбит/с и 802.3bt PoE++ по кабелям UTP. Коммутатор разработан с учетом требований к сетевому оборудованию с высокой пропускной способностью, например точка беспроводного доступа Wi-Fi 6 802.11ax, NAS, рабочая станция и другие устройства с портом 2,5GBASE-T. Он оснащен 4 медными портами 10/100/1000BASE-T с подачей питания 802.3at PoE+, 4 медными портами 100/1000/2500BASE-T подачей 802.3bt PoE++, имеет общий бюджет мощности PoE до 240 Вт, а также оснащен 2 дополнительными портами 1G и оптоволоконными портами 1/2.5G/10GBASE-X SFP+ с для подключения на большом расстоянии. Благодаря таким благоприятным возможностям канала передачи данных, аппаратной производительности маршрутизации уровня 3, механизму коммутации уровней 2 и 4 и удобным, но усовершенствованным интерфейсам управления IPv6/IPv4, это ускорить развертывание IoT и беспроводной сети следующего поколения для предприятий и умных городов.

MGS-6320-8HP2X способен достигать высокой скорости 2,5 Гбит/с по медным интерфейсам, что помогает повысить производительность передачи больших данных. При использовании беспроводной точки доступа нового поколения, NAS или компьютера с существующими кабелями Ethernet CAT5e ограничений пропускной способности нет, что снижает затраты и проблемы замены кабелей. Он определенно может обеспечить необходимую вам скорость, а технология Plug and Play упрощает установку.

Серия MGS-6320-8HP2X поддерживает технологию резервного кольца и обладает мощными возможностями быстрого самовосстановления для предотвращения сбоев и внешних вторжений. Он включает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) и протокол связующего дерева (802.1w RSTP) в сети заказчика для повышения надежности системы и времени безотказной работы в суровых условиях. В определенной простой кольцевой сети время восстановления может быть менее 10 мс, чтобы быстро вернуть сеть к нормальной работе.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты (Port 1–4)	4 порта 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
Медные порты (Port 5–8)	4 порта 10/100/1000/2500BASE-T RJ45 auto-MDI/MDI-X
SFP/mini-GBIC слоты (Port 9–10)	2 порта 1G/2.5G/10GBASE-X SFP
PoE Injector Port	4 порта 802.3at/af PoE (Port 1–4) 4 порта 802.3bt/at/af PoE (Port 5–8)
Консольный порт	1 x RJ45 (115200, 8, N, 1)
Кнопка сброса	> 5 сек: сброс к заводским настройкам
Оперативная память (RAM)	512 Мбайт
Flash память	64 Мбайт
Питание и защита

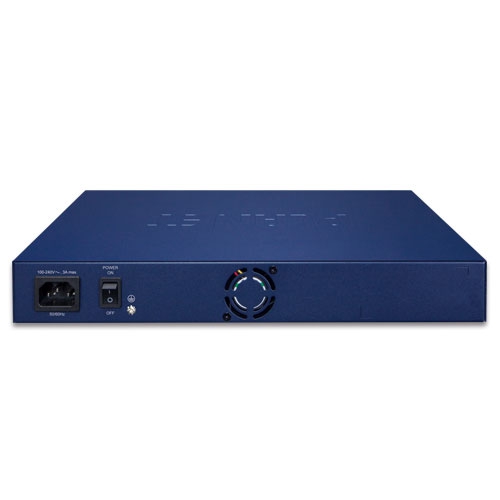

Требования к питанию	100~240V AC, 50/60Hz, макс. 3A
Потребление энергии	Макс. 15.48 Вт / 52.78 BTU (без подключения) Макс. 281.6 Вт / 960.25 BTU (с полной загрузкой PoE+)
ESD защита	6KV DC
Защита от перенапряжения	4KV DC
Индикаторы LED
Система	PWR (зелёный), SYS (зелёный), R.O (зелёный), Ring (зелёный)
Порты 10/100/1000BASE-T (1–4)	1000Mbps LNK/ACT (зелёный), 10/100Mbps LNK/ACT (янтарный), PoE-in-Use (янтарный)
Порты 10/100/1000/2500BASE-T (5–8)	1000/2500Mbps LNK/ACT (зелёный), 10/100Mbps LNK/ACT (янтарный), PoE-in-Use (зелёный и янтарный)
Порты SFP (9–10)	1G/2.5G LNK/ACT (зелёный), 10G LNK/ACT (янтарный)
Характеристики коммутации
Архитектура коммутатора	Store-and-Forward
Коммутационная матрица	68 Гбит/с, non-blocking
Пропускная способность	50.59 Mpps (64 байта пакет)
Таблица адресов	8K записей, автоматическое обучение и устаревание
Общий буфер данных	4.1 Мбит
Управление потоком	IEEE 802.3x pause frame (full duplex), back pressure (half duplex)
Jumbo Frame	10K байт
Power over Ethernet (PoE)
Стандарты PoE	IEEE 802.3at PoE+ (Port 1–4), обратно совместим с 802.3af; IEEE 802.3bt PoE++ (Port 5–8), обратно совместим с 802.3at
Тип питания PoE	802.3bt, UPOE/POH, End-span, Mid-span, Force
Максимальная мощность на порт	802.3bt Type-4 (Port 5–8): до 90 Вт UPOE (Port 5–8): до 95 Вт End-span: до 36 Вт Mid-span: до 36 Вт Force: до 60 Вт
Распиновка PoE	802.3bt, UPOE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-)
Общий PoE бюджет	Макс. 240 Вт при 25°C, макс. 200 Вт при 50°C
Поддержка PoE устройств	2 x 802.3bt Type-4 PD 4 x 802.3bt Type-3 PD 8 x 802.3at Type-2 PD
Функции управления PoE
Мониторинг состояния PoE	Статус каждого порта, контроль общего бюджета
Защита от перегрева	Да
Действия при обнаружении устройства (PD)	4 действия: нет, перезагрузка PD, перезагрузка PR и сигнал тревоги, сигнал тревоги
Перераспределение мощности PoE	Да, по расписанию (ежедневно или по предустановке)
Расписание PoE	4 профиля расписаний
Режим расширения PoE	Да, до 200 м
Layer 3 функции
IP интерфейсы	Максимум 32 VLAN интерфейса
Таблица маршрутизации	Максимум 32 статических маршрута, 1K записей
Протоколы маршрутизации	IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3, IPv4/IPv6 аппаратный статический маршрут
Layer 2 функции
Конфигурация портов	Включение/выключение, автоопределение скорости и дуплекса, управление потоком, контроль возможностей, статус, трассировка
Зеркалирование портов	TX/RX/Оба направления, Many-to-1, до 5 сессий
VLAN	IEEE 802.1Q, IEEE 802.1ad Q-in-Q, Private VLAN Edge (PVE), MAC-based VLAN, Protocol-based VLAN, Voice VLAN, MVR, GVRP, до 4K VLAN групп из 4094 VLAN ID
Агрегация каналов	IEEE 802.3ad LACP (статический trunk), до 4 групп по 10 портов
IGMP Snooping	IPv4 IGMP v1/v2/v3, querier, до 255 групп
MLD Snooping	IPv6 MLD v1/v2, querier, до 255 групп
Контроль полосы пропускания	Управление пропускной способностью на порту, вход 10Kbps–13Gbps, выход 10Kbps–13Gbps
Кольцевые протоколы	Поддержка ERPS, ITU-T G.8032, время восстановления, поддержка основных и подкольцев
QoS	Классификация трафика, строгий приоритет, WRR, 8 уровней приоритета, по порту, 802.1p, VLAN, DSCP/TOS
Безопасность
Списки контроля доступа (ACL)	IP/MAC ACL по MAC, IP, Ethertype, протоколу, VLAN ID, DSCP, 802.1p, до 512 записей
Безопасность	Защита портов, IP source guard (до 512 записей), Dynamic ARP inspection (до 1K), управление командами по уровням, статический MAC (до 64 записей)
AAA	Клиенты RADIUS, TACACS+
Контроль доступа в сеть	IEEE 802.1x портовый контроль, MAC-авторизация, локальная/RADIUS аутентификация
Управление
Интерфейсы управления	Консоль, Telnet, Web, SNMP v1/v2c
Защищённые интерфейсы	SSHv2, TLSv1.2, SNMPv3
Управление системой	Обновление прошивки по HTTP, загрузка/выгрузка конфигурации HTTP, удалённый Syslog, системные логи, LLDP, NTP, утилиты PLANET Smart Discovery и CloudViewer
Управление событиями	Удалённый Syslog, системные логи, SMTP
ONVIF	Обнаружение устройств, мониторинг, карта этажей
Поддержка MIB
RFC1213 MIB-II, RFC2863 IF-MIB, RFC1643 Ethernet MIB, RFC2665 Ether-Like MIB, RFC2737 Entity MIB, RFC2819 RMON MIB (группы 1, 2, 3, 9), RFC2618 RADIUS Client MIB, RFC3411 SNMP Frameworks MIB, RFC3621 Power Ethernet MIB, IEEE802.1X PAE, LLDP, MAU-MIB
Стандарты и сертификация
Регуляторные	FCC Part 15 Class A, CE
Стандарты Ethernet и сети	IEEE802.3 10BASE-T, 802.3u 100BASE-TX, 802.3z 1000BASE-SX/LX, 802.3ab 1000BASE-T, 802.3bz 2.5GBASE-X, 802.3ae 10Gb/s Ethernet, 802.3x flow control, 802.3ad LACP, 802.1D/STP, 802.1w/RSTP, 802.1s/MSTP, 802.1p CoS, 802.1Q VLAN, 802.1x, 802.1ab LLDP, 802.3af/at/bt PoE стандарты, RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP, RFC 1112 IGMP v1, RFC 2236 IGMP v2, RFC 3376 IGMP v3, RFC 2710 MLD v1, RFC 3810 MLD v2, RFC 2328 OSPF v2, RFC 2453 RIP v2
Условия эксплуатации
Рабочая температура	0 ~ 50 °C
Рабочая влажность	5 ~ 95% без конденсации
Температура хранения	-10 ~ 70 °C
Влажность хранения	5 ~ 95% без конденсации
Габариты и вес
Размеры (Ш x Г x В)	330 x 200 x 44.5 мм, высота 1U
Вес	2127 г
