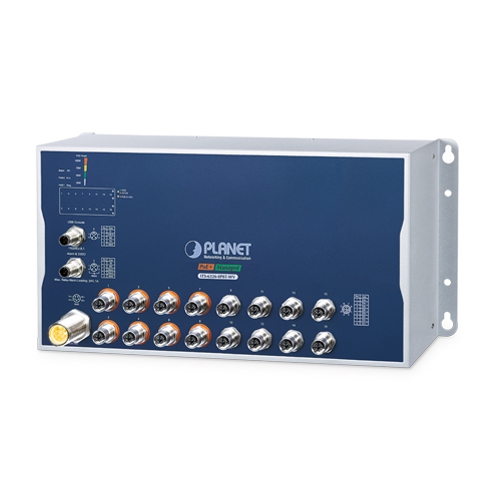

PLANET ITS-6326-8P8T-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 8 портов 10/100/1000T 802.3at PoE M12 +8 портов 10/100/1000T M12, питание 24...110 В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.

Серия промышленных управляемых коммутаторов PLANET ITS-6326 с поддержкой PoE разработана специально для железнодорожных сетей. Соответствуя стандартам EN50155 , EN45545-2 и IEC 61373 , он предлагает надежные функции, оптимизированные для работы в сложных условиях. Эта серия поддерживает управление двумя стеками протоколов IPv6 и IPv4, включает встроенную динамическую маршрутизацию OSPFv2 уровня 3 и оснащена высокопроизводительным гигабитным коммутационным модулем уровня 2/уровня 4.

Эта серия обладает широкими функциональными возможностями, что делает её идеальным решением как для железнодорожной отрасли, так и для тяжёлой промышленности. Оснащённые разъёмами M12 X-code для каждого порта, они обеспечивают надёжную и стабильную работу. Благодаря способности бесперебойной работы в экстремальных температурах от -40 до 70 °C, они отличаются исключительной адаптивностью, надёжностью и бесшумной работой, что делает их пригодными для самых суровых промышленных условий.

Технические характеристики

МЕДНЫЕ ПОРТЫ, M12, 8-КОНТАКТНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ С КОДИРОВКОЙ X
16 x 10/100/1000BASE-T (порты 1–16)
ПОРТ ИНЖЕКТОРА POE

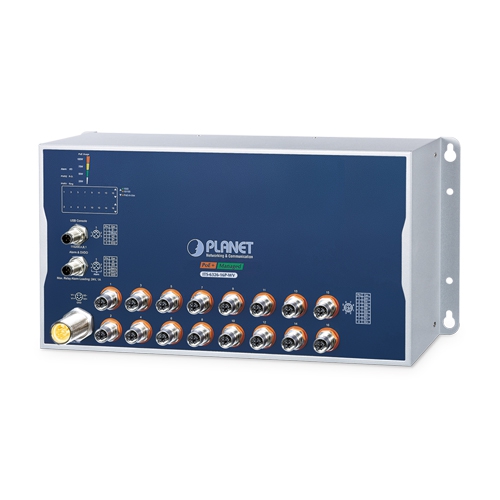

ITS-6326-16P-WV / ITS-6326-16P-LV	16 портов с функцией инжектора 802.3at PoE+ (порты 1–16)
ITS-6326-8P8T-WV / ITS-6326-8P8T-LV	8 портов с функцией инжектора 802.3at PoE+ (порты 1–8)
КОНСОЛЬ
USB-данные к последовательному порту RS232 (115200, 8, N, 1), 1 x M12 A-кодированный 5-контактный штекерный разъем
КНОПКА СБРОСА
< 5 сек.: Перезагрузка системы > 5 сек.: Заводские настройки по умолчанию
ПОРТЫ СИГНАЛИЗАЦИИ И ЦИФРОВОГО ВХОДА/ВЫХОДА
1 x M12 A-кодированный 5-контактный разъем-вилка для цифрового входа/выхода и интерфейса сигнализации Контакт 1 — цифровой вход, Контакт 2 — цифровой выход Контакт 3/4 — сигнализация Контакт 5 — заземление
ТРЕВОГА
Один релейный выход для сигнализации об отказе порта и отключении питания. Допустимый ток реле: 1 А при 24 В постоянного тока.
ЦИФРОВОЙ ВХОД (DI)
Один цифровой вход (DI) Уровень 0: -24 В ~ 2,1 В (±0,1 В) Уровень 1: 2,1 В ~ 24 В (±0,1 В) Входная нагрузка до 24 В постоянного тока, макс. 10 мА
ЦИФРОВОЙ ВЫХОД (DO)
Один цифровой выход (DO) Открытый коллектор на 24 В постоянного тока, макс. 100 мА
РАЗЪЁМ ПИТАНИЯ
1 x M23 A-кодированный 5-контактный разъем-вилка
КОЛИЧЕСТВО ВХОДОВ ПИТАНИЯ
2
ВХОДНАЯ МОЩНОСТЬ
Серия WV	24–110 В постоянного тока
Серия LV	24–54 В постоянного тока
РАБОЧЕЕ НАПРЯЖЕНИЕ
Серия WV	16,8–137,5 В постоянного тока
Серия LV	16,8–54 В постоянного тока
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (без нагрузки PoE)
Максимум	23,3 Вт / 79,5 БТЕ (система включена) 29,34 Вт / 100,11 БТЕ (полная нагрузка)
СВЕТОДИОДЫ (LED)
Система: PWR1 (зелёный), PWR2 (зелёный), Сигнализация (красный), Звонок (зелёный), RO (зелёный), I/O (красный) Порт 10/100/1000T M12: Вверх: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный) Порт 10/100/1000T M12 PoE+: Вверх: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный) Вниз: PoE используется (янтарный) Использование PoE: 25 Вт, 50 Вт, 75 Вт, 100 Вт (янтарный)

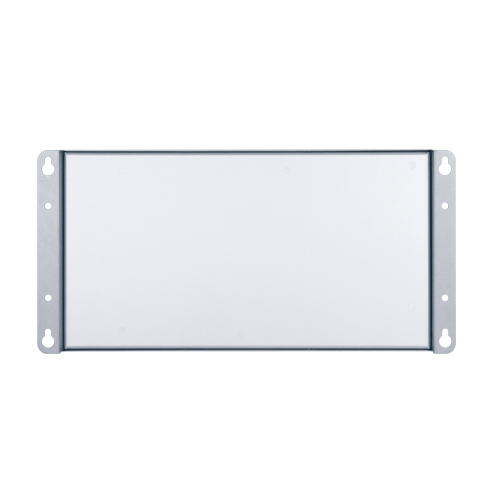

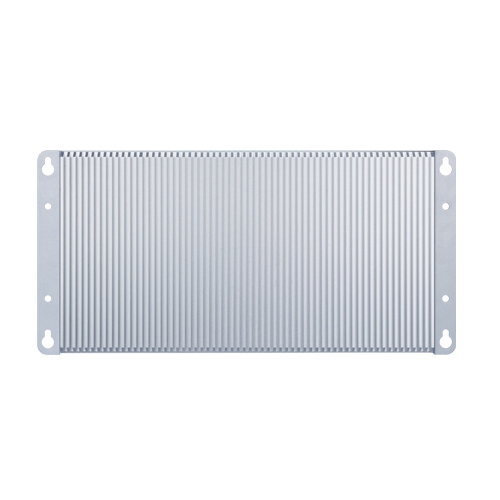

КОРПУС
Алюминиевый корпус IP40
УСТАНОВКА
Настенная конструкция
ITS-6326-16P-LV / ITS-6326-8P8T-LV	3300 г
ПИТАНИЕ ЧЕРЕЗ ETHERNET (POE)
Стандарт PoE	IEEE 802.3at Power over Ethernet Plus PSE
Тип источника питания PoE	Конечный пролет
Выходная мощность PoE	54 В постоянного тока на порт, макс. 36 Вт (стандарт IEEE 802.3at)
Назначение контактов питания	1/2(+), 3/6(-)
Бюджет мощности	80 Вт (входная мощность ≤ 36 В постоянного тока) 100 Вт (входная мощность > 36 В постоянного тока)
ФУНКЦИИ УПРАВЛЕНИЯ POE
Расширенный режим PoE: Стандарт / Устаревший / Силовой Проверка работоспособности PD, Запланированное повторное включение питания, Расписание PoE (4 профиля), Мониторинг использования PoE, Расширение PoE (до 250 м) Обнаружение активного устройства PoE в реальном времени: Да Переработка энергии PoE: Да, ежедневно или по расписанию
ХАРАКТЕРИСТИКИ КОММУТАЦИИ
Архитектура коммутатора	Хранение и пересылка
Коммутационная фабрика	32 Гбит/с, без блокировки
Пропускная способность (64 байта)	23,8 млн пакетов/с
Таблица адресов	16 000 записей, автоизучение и устаревание
Общий буфер данных	32 Мбит
Управление потоком	IEEE 802.3x пауза для полного дуплекса, обратное давление для полудуплекса
Большой кадр	10 Кбайт
ФУНКЦИИ УРОВНЯ 3
IP-интерфейсы	Макс. 128 интерфейсов VLAN
Таблица маршрутизации	Макс. 128 записей маршрутизации, макс. 4000 аппаратных записей
Протоколы маршрутизации	Статическая IPv4/IPv6, IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3
ФУНКЦИИ УРОВНЯ 2
Конфигурация порта	Отключение/включение, авто-согласование, управление потоком, энергосбережение
Статус порта	Скорость, дуплекс, состояние соединения, управление потоком, авто-согласование, транк
Зеркалирование портов	TX/RX/Оба, Many-to-1, RMirror (до 5 сессий)
VLAN	IEEE 802.1Q до 255 групп, Q-in-Q, PVE, MAC, протоколы, голосовая VLAN, MVR, GVRP, до 4000 групп VLAN
Агрегация ссылок	IEEE 802.3ad LACP/статический, макс. 20 портов/10 групп
Протокол связующего дерева	STP, RSTP, MSTP, BPDU Guard
IGMP-снупинг	IPv4 IGMP v1/v2/v3, до 255 групп, фильтрация портов, регистрация VLAN
MLD-слежка	IPv6 MLD v1/v2, до 255 групп, режим запроса
Управление пропускной способностью	Входящий/исходящий: 500 Кбит/с–1000 Мбит/с
Кольцо	ERPS, ITU-T G.8032v1/v2, время восстановления < 50 мс
Синхронизация	IEEE 1588v2 PTP, одноранговые и сквозные прозрачные часы
Качество обслуживания (QoS)	Классификация, строгий приоритет, WRR, 8 уровней, 802.1p, 802.1Q, DSCP/TOS
ФУНКЦИИ БЕЗОПАСНОСТИ
ACL	До 512 записей на основе IP/MAC, Ethertype, протокола, VLAN ID, DSCP, 802.1p
Безопасность портов	Защита от подмены IP, до 512 записей, динамическая проверка ARP до 1000 записей, статический MAC до 64 записей
AAA	Клиенты RADIUS, TACACS+
Контроль доступа к сети	IEEE 802.1x, аутентификация MAC, локальная/RADIUS
ФУНКЦИИ УПРАВЛЕНИЯ
Интерфейсы управления	Консоль, Telnet, Веб, SNMP v1/v2c
Безопасные интерфейсы	SSHv2, TLS v1.2, SNMP v3
Управление системой	Обновление HTTP/TFTP, LLDP, NTP, PLANET Smart Discovery, NMS, NMSViewerPro, CloudViewerPro
Управление событиями	Удалённый системный журнал, SMTP
ONVIF	Обнаружение и мониторинг устройств ONVIF
SNMP MIB	RFC 1213, 2863, 1493, 1643, 2665, 2819, 2737, 2618, 2933, 3411, 4836, 4292, 4293, IEEE 802.1X PAE, LLDP
СООТВЕТСТВИЕ СТАНДАРТАМ
FCC часть 15 класс A; CE: EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4; IEC60068-2-32, IEC60068-2-27, IEC60068-2-6; IEC 61373, EN 50155; EN 50155, EN50121-4, IEC 60571; EN 45545-2; IEEE 802.3 (10BASE-T, 100BASE-TX/FX, Gigabit SX/LX, 1000T, 10GBASE-X/T, 2.5/5GBASE-T), IEEE 802.1D, 802.1w, 802.1s, 802.1p, 802.1Q, 802.1ad, 802.1X, 802.1ab, 802.3ah, 802.1ag, 802.3az; IEEE 1588 PTPv2; RFC 768 UDP, 783 TFTP, 791 IP, 792 ICMP, 2068 HTTP, 1112 IGMP v1, 2236 IGMP v2, 3376 IGMP v3, 2710 MLD v1, 3810 MLD v2; ITU G.8032 ERPS Ring, ITU-T G.8032 ERPS Ring, ITU-T Y.1731
СРЕДА ЭКСПЛУАТАЦИИ
Операционная температура	-40 ~ 70 °C
Относительная влажность	5 ~ 95% без конденсации
Температура хранения	-40 ~ 85 °C
Влажность хранения	5 ~ 95% без конденсации
РАЗМЕРЫ (Ш x Г x В)
400 х 74 х 195 мм
МАССА
ITS-6326-16P-WV / ITS-6326-8P8T-WV	4500 г
