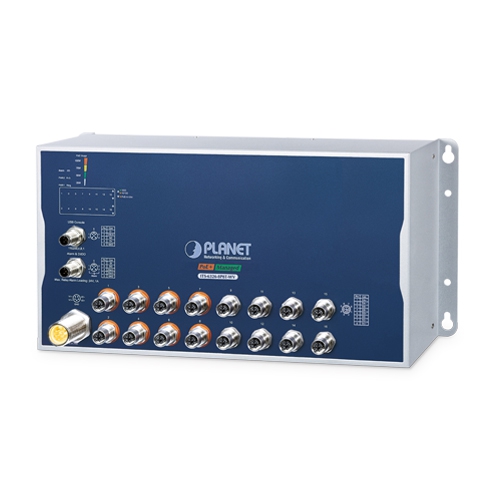

PLANET ITS-6326-8P8T-LV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 8 портов 10/100/1000T 802.3at PoE M12 +8 портов 10/100/1000T M12, питание 24...54 В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Copper Ports, M12, 8-pin X-coded Female Connector	16 x 10/100/1000BASE-T (Порты 1–16)
PoE Injector Port	ITS-6326-16P-WV/ITS-6326-16P-LV: 16 портов с 802.3at PoE+ (Порты 1–16) ITS-6326-8P8T-WV/ITS-6326-8P8T-LV: 8 портов с 802.3at PoE+ (Порты 1–8)
Console	USB Data to RS232 serial port (115200, 8, N, 1), 1 x M12 A-coded 5-pin male connector
Кнопка сброса	< 5 сек.: перезапуск системы > 5 сек.: сброс к заводским настройкам
Порты Alarm & DI & DO	1 x M12 A-coded 5-pin male connector (DI/DO, тревожный интерфейс) Pin 1 – DI, Pin 2 – DO, Pin 3/4 – Alarm, Pin 5 – GND
Тревожный выход	1 релейный выход для сбоя порта и питания, 1A @ 24V DC
Цифровой вход (DI)	1 вход; Уровень 0: -24V~2.1V (±0.1V); Уровень 1: 2.1V~24V (±0.1V); нагрузка до 24V DC, макс. 10мА
Цифровой выход (DO)	1 выход; открытый коллектор до 24V DC, макс. 100мА
Разъём питания	1 x M23 A-coded 5-pin male connector
Количество входов питания	2
Вход питания	WV: 24–110 VDC LV: 24–54 VDC
Рабочее напряжение	WV: 16.8–137.5 VDC LV: 16.8–54 VDC
Потребляемая мощность (без PoE)	Макс. 23.3 Вт / 79.5 BTU (система), макс. 29.34 Вт / 100.11 BTU (полная нагрузка)
Индикаторы (LED)	Система: PWR1 (зел.), PWR2 (зел.), Alarm (красн.), Ring (зел.), R.O. (зел.), I/O (красн.) M12 10/100/1000T: 1000 LNK/ACT (зел.), 10/100 LNK/ACT (оранж.) M12 PoE+: 1000 LNK/ACT (зел.), 10/100 LNK/ACT (оранж.), PoE-in-Use (оранж.) PoE Usage: 25W, 50W, 75W, 100W (оранж.)
Корпус	Алюминиевый, IP40
Монтаж	Настенное крепление
POWER OVER ETHERNET
Стандарт PoE	IEEE 802.3at PoE+ PSE
Тип подачи питания	End-span
Выходная мощность	54V DC, макс. 36 Вт на порт
Распиновка питания	1/2 (+), 3/6 (-)
Бюджет PoE	80 Вт (вход ≤36V DC), 100 Вт (вход >36V DC)
Функции управления PoE	Режим: Standard/Legacy/Force PD Alive Check, плановое перезапуск питания, график PoE, мониторинг использования, режим расширения (до 250 м)
КОММУТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Архитектура	Store-and-forward
Коммутационная матрица	32Gbps (non-blocking)
Производительность	23.8Mpps @64 bytes
MAC-таблица	16K записей
Буфер	32M бит
Jumbo Frame	10K байт
ГАБАРИТЫ И ВЕС
Размеры (ШхГхВ)	400 x 74 x 195 мм
Вес	ITS-6326-16P-WV/8P8T-WV: 4500 г ITS-6326-16P-LV/8P8T-LV: 3300 г
