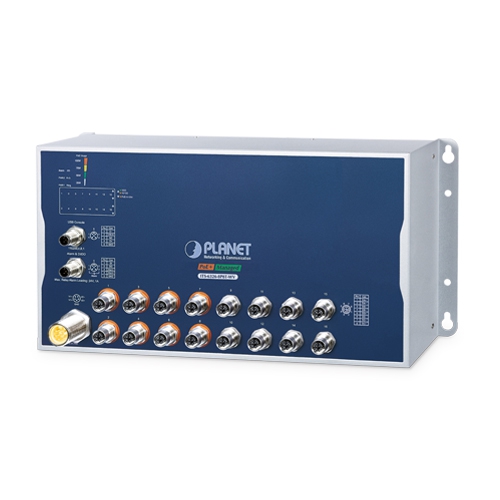

PLANET ITS-6326-8P10T2XS-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 8 портов 10/100/1000T 802.3at PoE M12 + 8 портов 10/100/1000T + 2 порта 10GBASE-T + 2 порта Port 10G Q-ODC, питание 24...110 В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.

Серия промышленных управляемых коммутаторов PLANET ITS-6326 с поддержкой PoE, разъёмом M12 10G и поддержкой Q-ODC (Quad Optical Direct Connect) специально разработана для железнодорожных сетей. Соответствуя стандартам EN50155 , EN45545-2 и IEC 61373 , она предлагает надёжные функции, специально разработанные для работы в сложных условиях. Эта серия поддерживает управление двумя стеками протоколов IPv6 и IPv4, включает встроенную динамическую маршрутизацию OSPFv2 уровня 3 и оснащена высокопроизводительным гигабитным коммутационным модулем уровня 2/уровня 4.

Эта серия обладает широкими функциональными возможностями, что делает её идеальным решением как для железнодорожной отрасли, так и для тяжёлой промышленности. Оснащённая разъёмами M12 X-code и Q-ODC для каждого порта, она обеспечивает надёжную и стабильную работу. Благодаря способности бесперебойной работы в экстремальных температурах от -40 до 70 °C, она отличается исключительной адаптивностью, надёжностью и бесшумной работой, что делает её пригодной для самых суровых промышленных условий.

Технические характеристики

МЕДНЫЕ ПОРТЫ, M12, 8-КОНТАКТНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ С КОДИРОВКОЙ X
ITS-6326-16P2TB2XS-WV	16 x 10/100/1000BASE-T (порты 1–16)
ITS-6326-16P2T2XS-WV / ITS-6326-8P10T2XS-WV	16 x 10/100/1000BASE-T (порты 1–16) 2 x 10GBASE-T (порты 17–18), поддержка скорости передачи данных 10G/5G/2.5G/1G/100 Мбит/с
МЕДНЫЕ ПОРТЫ, M12, 8-КОНТАКТНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ X-КОДА С БАЙПАСНЫМ РЕЛЕ
ITS-6326-16P2TB2XS-WV	2 x 10GBASE-T (порты 17–18), поддержка скорости передачи данных 10G/5G/2.5G/1G/100 Мбит/с
ПОРТ ИНЖЕКТОРА POE
ITS-6326-16P2TB2XS-WV / ITS-6326-16P2T2XS-WV	16 портов с функцией инжектора 802.3at PoE+ (порты 1–16)
ITS-6326-8P10T2XS-WV	8 портов с функцией инжектора 802.3at PoE+ (порты 1–8)
ВОЛОКОННО-ОПТИЧЕСКИЕ ПОРТЫ Q-ODC
2 x 10GBASE-X с одномодовым оптоволокном (порты 19–20)
КОНСОЛЬ
USB-данные к последовательному порту RS232 (115200, 8, N, 1), 1 x M12 A-кодированный 5-контактный штекерный разъем
КНОПКА СБРОСА
< 5 сек.: Перезагрузка системы > 5 сек.: Заводские настройки по умолчанию
ПОРТЫ СИГНАЛИЗАЦИИ И ЦИФРОВОГО ВХОДА/ВЫХОДА
1 x M12 A-кодированный 5-контактный разъем-вилка для цифрового входа/выхода и интерфейса сигнализации Контакт 1 — цифровой вход (DI), Контакт 2 — цифровой выход (DO) Контакт 3/4 — сигнализация Контакт 5 — заземление
ТРЕВОГА
Один релейный выход для сигнализации об отказе порта и отключении питания. Максимальный ток реле: 1 А при 24 В постоянного тока.
ЦИФРОВОЙ ВХОД (DI)
Один цифровой вход (DI) Уровень 0: -24 В ~ 2,1 В (±0,1 В) Уровень 1: 2,1 В ~ 24 В (±0,1 В) Входная нагрузка до 24 В постоянного тока, макс. 10 мА
ЦИФРОВОЙ ВЫХОД (DO)
Один цифровой выход (DO) Открытый коллектор на 24 В постоянного тока, макс. 100 мА
РАЗЪЁМ ПИТАНИЯ
1 x M23 A-кодированный 5-контактный разъем-вилка
КОЛИЧЕСТВО ВХОДОВ ПИТАНИЯ
2
ВХОДНАЯ МОЩНОСТЬ
24–110 В постоянного тока
РАБОЧЕЕ НАПРЯЖЕНИЕ
16,8–137,5 В постоянного тока
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (без нагрузки PoE)
Максимум	36,04 Вт / 122,97 БТЕ (система включена) 43,57 Вт / 147,47 БТЕ (полная нагрузка)
СВЕТОДИОДЫ (LED)
Система: PWR1 (зелёный), PWR2 (зелёный), Сигнализация (красный), Звонок (зелёный), RO (зелёный), Ввод/вывод (красный) 10/100/1000T порты M12: Вверх: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный) 10/100/1000T порты M12 PoE+: Вверх: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный) Вниз: PoE используется (янтарный) 100/1G/2.5G/5G/10GBASE-T порты M12: Вверх: 1000 LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный) Вниз: 2.5G/5G LNK/ACT (янтарный) Оптоволоконный порт 10GBASE-X Q-ODC: Вверх: LNK/ACT (янтарный)

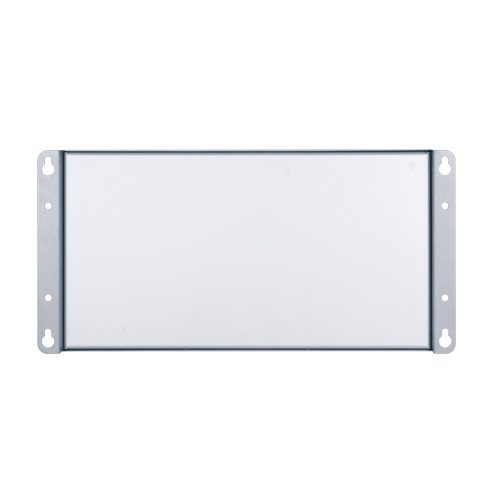

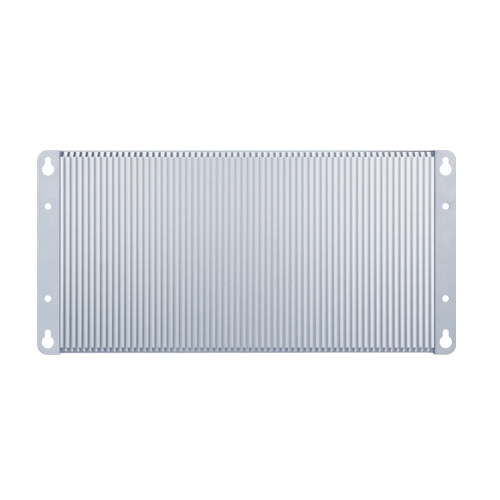

КОРПУС
Алюминиевый корпус IP40
УСТАНОВКА
Настенная конструкция
ПИТАНИЕ ЧЕРЕЗ ETHERNET (POE)
Стандарт PoE	IEEE 802.3at Power over Ethernet Plus PSE
Тип источника питания PoE	Конечный пролет
Выходная мощность PoE	54 В постоянного тока на порт, макс. 36 Вт (стандарт IEEE 802.3at)
Назначение контактов питания	1/2(+), 3/6(-)
Бюджет мощности	80 Вт (входная мощность ≤ 36 В постоянного тока) 100 Вт (входная мощность > 36 В постоянного тока)
ФУНКЦИИ УПРАВЛЕНИЯ POE
Расширенный режим PoE: Стандарт / Устаревший / Силовой Проверка работоспособности PD, запланированное повторное включение питания, расписание PoE (4 профиля), мониторинг использования PoE, расширение PoE (до 250 м) Обнаружение активного устройства PoE в режиме реального времени: Да Переработка энергии PoE: Да, ежедневно или по графику
ХАРАКТЕРИСТИКИ КОММУТАЦИИ
Архитектура коммутатора	Хранение и пересылка
Коммутационная фабрика	112 Гбит/с, без блокировки
Пропускная способность (64 байта)	83,3 млн пакетов/с
Таблица адресов	16 000 записей, автоматическое изучение и устаревание
Общий буфер данных	32 Мбит
Управление потоком	IEEE 802.3x пауза для полного дуплекса, обратное давление для полудуплекса
Большой кадр	10 Кбайт
ФУНКЦИИ УРОВНЯ 3
IP-интерфейсы	Макс. 128 VLAN интерфейсов
Таблица маршрутизации	Макс. 128 записей маршрутизации, макс. 4000 аппаратных записей
Протоколы маршрутизации	Аппаратная статическая маршрутизация IPv4/IPv6, IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3
ФУНКЦИИ УРОВНЯ 2
Конфигурация порта	Отключение/включение, авто-согласование 10/100/1000 Мбит/с, управление потоком, энергосбережение
Статус порта	Скорость, дуплекс, состояние соединения, управление потоком, авто-согласование, транк
Зеркалирование портов	TX/RX/Оба, Many-to-1, RMirror (до 5 сессий)
VLAN	IEEE 802.1Q до 255 групп VLAN, Q-in-Q, PVE, MAC-based, протоколы, голосовая VLAN, MVR, GVRP, до 4000 групп VLAN
Агрегация ссылок	IEEE 802.3ad LACP/статический, до 20 портов/10 групп
Протокол связующего дерева	STP, RSTP, MSTP, BPDU Guard
IGMP-снупинг	IPv4 IGMP v1/v2/v3, до 255 групп, режим запроса, фильтрация портов, регистрация VLAN
MLD-слежка	IPv6 MLD v1/v2, до 255 групп, режим запроса
Управление пропускной способностью	Входящий/исходящий: 500 Кбит/с~1000 Мбит/с
Кольцо	ERPS, ITU-T G.8032v1/v2, время восстановления < 50 мс
Синхронизация	IEEE 1588v2 PTP, одноранговые и сквозные прозрачные часы
Качество обслуживания (QoS)	Классификация, строгий приоритет, WRR, 8 уровней, 802.1p, 802.1Q, DSCP/TOS
ФУНКЦИИ БЕЗОПАСНОСТИ
Список контроля доступа (ACL)	До 512 записей на основе IP/MAC, Ethertype, протокола, VLAN ID, DSCP, приоритета 802.1p
Безопасность портов	Защита от подмены IP, до 512 записей, динамическая проверка ARP (до 1000 записей), статический MAC (до 64 записей), контроль полномочий
AAA	Клиенты RADIUS, TACACS+
Контроль доступа к сети	Управление на основе IEEE 802.1x, аутентификация MAC, локальная/RADIUS-аутентификация
ФУНКЦИИ УПРАВЛЕНИЯ
Интерфейсы управления	Консоль, Telnet, Веб, SNMP v1/v2c
Безопасные интерфейсы	SSHv2, TLS v1.2, SNMP v3
Управление системой	Обновление по HTTP/TFTP, LLDP, NTP, PLANET Smart Discovery, NMS, NMSViewerPro, CloudViewerPro
Управление событиями	Удалённый системный журнал, SMTP
ONVIF	Обнаружение и мониторинг устройств ONVIF
SNMP MIB	RFC 1213, 2863, 1493, 1643, 2665, 2819, 2737, 2618, 2933, 3411, 4836, 4292, 4293 и др. IEEE 802.1X PAE, LLDP
СООТВЕТСТВИЕ СТАНДАРТАМ
FCC часть 15 класс A; CE: EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4; IEC60068-2-32, IEC60068-2-27, IEC60068-2-6; IEC 61373, EN 50155; EN 50155, EN50121-4, IEC 60571; EN 45545-2; IEEE 802.3 (10BASE-T, 100BASE-TX/FX, Gigabit SX/LX, 1000T, 10GBASE-X/T, 2.5/5GBASE-T), IEEE 802.1D, 802.1w, 802.1s, 802.1p, 802.1Q, 802.1ad, 802.1X, 802.1ab, 802.3ah, 802.1ag, 802.3az; IEEE 1588 PTPv2; RFC 768 UDP, 783 TFTP, 791 IP, 792 ICMP, 2068 HTTP, 1112 IGMP v1, 2236 IGMP v2, 3376 IGMP v3, 2710 MLD v1, 3810 MLD v2; ITU G.8032 ERPS Ring, ITU-T G.8032 ERPS Ring, ITU-T Y.1731
СРЕДА ЭКСПЛУАТАЦИИ
Операционная температура	-40 ~ 70 °C
Относительная влажность	5 ~ 95% без конденсации
Температура хранения	-40 ~ 85 °C
Влажность хранения	5 ~ 95% без конденсации
РАЗМЕРЫ (Ш x Г x В)
400 х 74 х 195 мм
МАССА
4700 г
