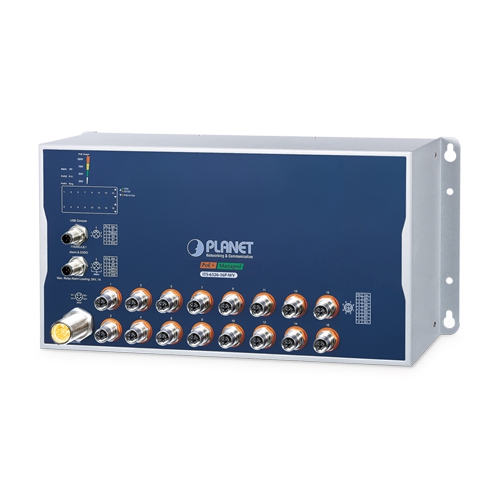

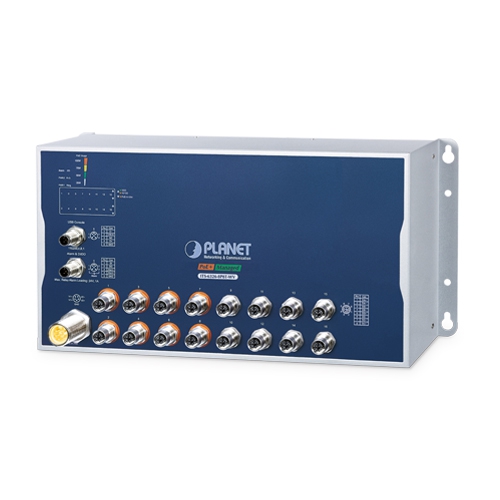

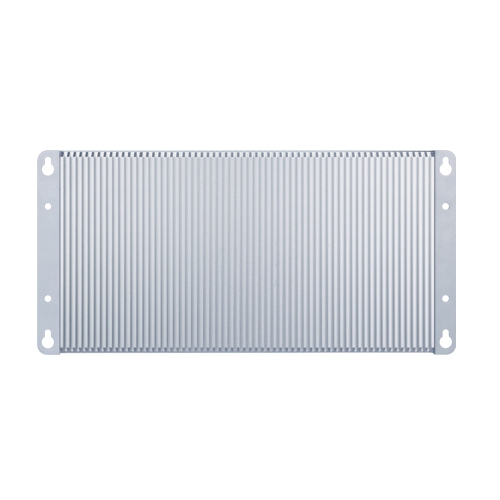

PLANET ITS-6326-18T2XS-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 16 портов 10/100/1000T M12 + 2 x 10GBASE-T M12, питание 24...110 В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.

Серия промышленных управляемых коммутаторов PLANET ITS-6326 с разъёмом 10G M12 и Q-ODC (Quad Optical Direct Connect) специально разработана для железнодорожных сетей. Соответствуя стандартам EN50155 , EN45545-2 и IEC 61373 , она предлагает надёжные функции, оптимизированные для работы в сложных условиях. Эта серия поддерживает управление двумя стеками протоколов IPv6 и IPv4, включает встроенную динамическую маршрутизацию OSPFv2 уровня 3 и оснащена высокопроизводительным гигабитным коммутационным модулем уровня 2/уровня 4.

Эта серия обладает широкими функциональными возможностями, что делает её идеальным решением как для железнодорожной отрасли, так и для тяжёлой промышленности. Оснащённая разъёмами M12 X-code и Q-ODC для каждого порта, она обеспечивает надёжную и стабильную работу. Благодаря способности бесперебойной работы в экстремальных температурах от -40 до 70 °C, она отличается исключительной адаптивностью, надёжностью и бесшумной работой, что делает её пригодной для самых суровых промышленных условий.

Эта серия также представлена тремя различными моделями, подробно описанными в таблице ниже. Это разнообразие позволяет пользователям выбрать модель, которая наилучшим образом соответствует их конкретным потребностям.

Технические характеристики

МЕДНЫЕ ПОРТЫ, M12, 8-КОНТАКТНЫЙ ГНЕЗДОВОЙ РАЗЪЕМ С КОДИРОВКОЙ X
ITS-6326-18T2XS-WV	16 x 10/100/1000BASE-T (порты 1–16) 2 x 10GBASE-T (порты 17–18) Поддержка скорости передачи данных 10G/5G/2.5G/1G/100 Мбит/с
ITS-6326-16T-WV / ITS-6326-16T-LV	16 x 10/100/1000BASE-T (порты 1–16)
ВОЛОКОННО-ОПТИЧЕСКИЕ ПОРТЫ Q-ODC
ITS-6326-18T2XS-WV	2 x 10GBASE-X с одномодовым оптоволокном (порты 19–20)
КОНСОЛЬ
USB-данные к последовательному порту RS232 (115200, 8, N, 1), 1 x M12 A-кодированный 5-контактный штекерный разъем
КНОПКА СБРОСА
< 5 сек.: Перезагрузка системы > 5 сек.: Заводские настройки по умолчанию
ПОРТЫ СИГНАЛИЗАЦИИ И ЦИФРОВОГО ВХОДА/ВЫХОДА
1 x M12 A-кодированный 5-контактный разъем-вилка для цифрового входа/выхода и интерфейса сигнализации Контакт 1 для цифрового входа (DI), контакт 2 для цифрового выхода (DO) Контакт 3/4 для сигнализации Контакт 5 для заземления
ТРЕВОГА
Один релейный выход для сигнализации об отказе порта и отключении питания. Допустимый ток реле сигнализации: 1 А при 24 В постоянного тока.
ЦИФРОВОЙ ВХОД (DI)
Один цифровой вход (DI) Уровень 0: -24 В~2,1 В (±0,1 В) Уровень 1: 2,1 В~24 В (±0,1 В) Входная нагрузка до 24 В постоянного тока, 10 мА макс.
ЦИФРОВОЙ ВЫХОД (DO)
Один цифровой выход (DO) Открытый коллектор на 24 В постоянного тока, 100 мА макс.
РАЗЪЁМ ПИТАНИЯ
1 x M23 A-кодированный 5-контактный разъем-вилка
КОЛИЧЕСТВО ВХОДОВ ПИТАНИЯ
2
ВХОДНАЯ МОЩНОСТЬ
Широкий диапазон (серия WV)	24–110 В постоянного тока
Низкий диапазон (серия LV)	24–54 В постоянного тока
РАБОЧЕЕ НАПРЯЖЕНИЕ
Широкий диапазон (серия WV)	16,8–137,5 В постоянного тока
Низкий диапазон (серия LV)	16,8–54 В постоянного тока
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ
ITS-6326-18T2XS-WV	Макс. 36,04 Вт / 122,97 БТЕ (система включена) Макс. 43,57 Вт / 147,47 БТЕ (полная нагрузка)
ITS-6326-16T-WV / ITS-6326-16T-LV	Макс. 23,3 Вт / 79,5 БТЕ (система включена) Макс. 29,34 Вт / 100,11 БТЕ (полная нагрузка)
СВЕТОДИОДЫ (LED)
Система: PWR1 (зеленый), PWR2 (зеленый), Сигнализация (красный), Звонок (зеленый), RO (зеленый), I/O (красный) 10/100/1000T порты M12: Вверх: 1000 LNK/ACT (зеленый), 10/100 LNK/ACT (янтарный) 100/1G/2.5G/5G/10GBASE-T порты M12: Вверх: 1000 LNK/ACT (зеленый), 100/10G LNK/ACT (янтарный) Вниз: 2.5G/5G LNK/ACT (янтарный) 10GBASE-X Q-ODC Волоконно-оптический порт: Вверх: LNK/ACT (янтарный)
КОРПУС
Алюминиевый корпус IP40
УСТАНОВКА
Настенная конструкция
ХАРАКТЕРИСТИКИ КОММУТАЦИИ
Архитектура коммутатора	Хранение и пересылка
Коммутационная фабрика	112 Гбит/с неблокируемый ITS-6326-18T2XS-WV: 32 Гбит/с неблокируемый ITS-6326-16T-WV/ ITS-6326-16T-LV
Пропускная способность коммутатора при 64 байтах	83,3 млн пакетов/с (ITS-6326-18T2XS-WV) 23,8 млн пакетов/с (ITS-6326-16T-WV/ ITS-6326-16T-LV)
Таблица адресов	16 тыс. записей, автоматическое изучение и устаревание
Общий буфер данных	32M бит
Управление потоком	IEEE 802.3x пауза для полного дуплекса, обратное давление для полудуплекса
ФУНКЦИИ УРОВНЯ 3
IP-интерфейсы	Макс. 128 VLAN интерфейсов
Таблица маршрутизации	Макс. 128 записей маршрутизации, макс. 4 тыс. аппаратных записей
Протоколы маршрутизации	IPv4/IPv6 аппаратная статическая маршрутизация, IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3
ФУНКЦИИ УРОВНЯ 2
Конфигурация порта	Отключение/включение, авто-согласование 10/100/1000 Мбит/с, управление потоком, энергосбережение
Статус порта	Отображение скорости, дуплекс, состояние линка, управление потоком, авто-согласование, транк
Зеркалирование портов	TX/RX/Оба, Many-to-1, RMirror (до 5 сессий)
VLAN	IEEE 802.1Q до 255 групп VLAN, Q-in-Q, PVE, MAC-based, протоколы, голосовая VLAN, MVR, GVRP, до 4K групп из 4094 ID
Агрегация ссылок	IEEE 802.3ad LACP/статический, до 20 портов/10 групп
Протокол связующего дерева	STP, RSTP, MSTP, BPDU Guard
IGMP-снупинг	IPv4 IGMP v1/v2/v3, до 255 групп, режим запроса, фильтрация портов, регистрация VLAN
MLD-слежка	IPv6 MLD v1/v2, до 255 групп, режим запроса
Управление пропускной способностью	Входящий/исходящий: 500 Кбит/с~1000 Мбит/с
Кольцо	Поддержка ERPS, ITU-T G.8032v1/v2, время восстановления < 50 мс
Синхронизация	IEEE 1588v2 PTP (точный протокол времени), одноранговые и сквозные прозрачные часы
Качество обслуживания (QoS)	Классификация трафика, строгий приоритет, WRR, 8 уровней, 802.1p, 802.1Q, DSCP/TOS
ФУНКЦИИ БЕЗОПАСНОСТИ
Список контроля доступа (ACL)	IP/MAC ACL, MAC, IP, Ethertype, протокол, VLAN ID, DSCP, приоритет 802.1p, до 512 записей
Безопасность	Защита портов, IP source guard (512 записей), динамическая проверка ARP (1000 записей), контроль полномочий, статический MAC (64 записи)
AAA	RADIUS клиент, TACACS+ клиент
Контроль доступа к сети	IEEE 802.1x, аутентификация MAC, локальная и RADIUS аутентификация
ФУНКЦИИ УПРАВЛЕНИЯ
Базовые интерфейсы управления	Консоль, Telnet, веб-браузер, SNMP v1/v2c
Безопасные интерфейсы управления	SSHv2, TLS v1.2, SNMP v3
Управление системой	Обновление прошивки HTTP/TFTP, LLDP, NTP, PLANET Smart Discovery, PLANET NMS, NMSViewerPro, CloudViewerPro
Управление событиями	Удаленный системный журнал, SMTP
ONVIF
Обнаружение и мониторинг устройств ONVIF, план этажа
SNMP MIB
RFC 1213 MIB-II, RFC 2863 IF-MIB, RFC 1493 Bridge MIB, RFC 1643 Ethernet MIB, RFC 2863 Interface MIB, RFC 2665 Ether-Like MIB, RFC 2819 RMON MIB (группы 1, 2, 3 и 9), RFC 2737 Entity MIB, RFC 2618 RADIUS Client MIB, RFC 2933 IGMP-STD-MIB, RFC 3411 SNMP-Frameworks-MIB, RFC 4836 MAU-MIB, IEEE 802.1X PAE, LLDP, RFC 4292 IP Forward MIB, RFC 4293 IP MIB
СООТВЕТСТВИЕ СТАНДАРТАМ
FCC часть 15 класс A; CE: EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4; IEC60068-2-32, IEC60068-2-27, IEC60068-2-6; IEC 61373, EN 50155; EN 50155, EN50121-4, IEC 60571; EN 45545-2; IEEE 802.3 (10BASE-T, 100BASE-TX/FX, Gigabit SX/LX, 1000T, 10GBASE-X/T, 2.5/5GBASE-T), IEEE 802.1D, 802.1w, 802.1s, 802.1p, 802.1Q, 802.1ad, 802.1X, 802.1ab, 802.3ah, 802.1ag, 802.3az; IEEE 1588 PTPv2; RFC 768 UDP, 783 TFTP, 791 IP, 792 ICMP, 2068 HTTP, 1112 IGMP v1, 2236 IGMP v2, 3376 IGMP v3, 2710 MLD v1, 3810 MLD v2; ITU G.8032 ERPS Ring, ITU-T G.8032 ERPS Ring, ITU-T Y.1731
СРЕДА ЭКСПЛУАТАЦИИ
Операционная температура	-40 ~ 70 °C
Относительная влажность	5 ~ 95% без конденсации
Температура хранения	-40 ~ 85 °C
Влажность хранения	5 ~ 95% без конденсации
РАЗМЕРЫ (Ш x Г x В)
400 х 74 х 195 мм
МАССА
ITS-6326-18T2XS-WV	4650 г
ITS-6326-16T-WV	4450 г
ITS-6326-16T-LV	3250 г
