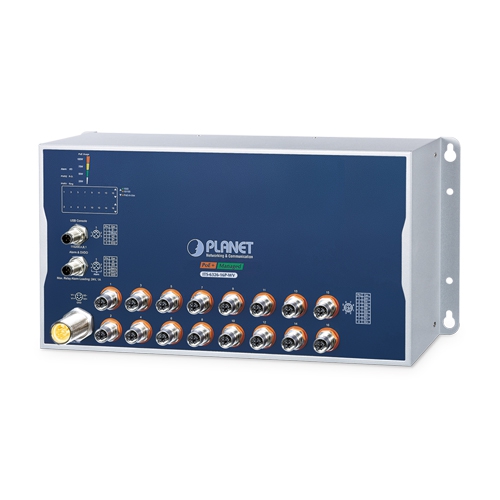

PLANET ITS-6326-16T-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 16 портов 10/100/1000T M12, питание 24...110 В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.

Промышленный управляемый коммутатор серии PLANET ITS-6326 с разъемом 10G M12 и Q-ODC (Quad Optical Direct Connect) специально разработан для железнодорожного транспорта. Соответствующий стандартам EN50155, EN45545-2 и IEC 61373, он поддерживает надежные функции, адаптированные для работы в сложных условиях. Эта серия поддерживает управление двойным стеком для IPv6 и IPv4, встроенную динамическую маршрутизацию уровня 3 OSPFv2 и работает на высокопроизводительном гигабитном коммутационном движке L2/L4.

Эта серия обеспечивает обширную функциональность, что делает ее идеальной как для железнодорожных, так и для тяжелых промышленных приложений. Оснащенный разъемами M12 X-code и Q-ODC для каждого порта, он обеспечивает надежную и стабильную работу. Благодаря возможности бесперебойной работы при экстремальных температурах от -40 до 70 °C, он обеспечивает исключительную адаптивность, долговечность и бесшумную работу, что делает его пригодным для самых суровых промышленных условий.

Кроме того, эта серия доступна в трех различных моделях, как подробно описано в таблице ниже. Это разнообразие предоставляет пользователям гибкость в выборе модели, которая наилучшим образом соответствует их конкретным потребностям.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Copper Ports, M12, 8-контактный разъём с кодировкой X	ITS-6326-18T2XS-WV: 16 x 10/100/1000BASE-T (порты 1–16), 2 x 10GBASE-T (порты 17–18), поддержка 10G/5G/2.5G/1G/100 Мбит/с
Copper Ports	ITS-6326-16T-WV / ITS-6326-16T-LV: 16 x 10/100/1000BASE-T (порты 1–16)
Q-ODC Fiber Ports	ITS-6326-18T2XS-WV: 2 x 10GBASE-X single-mode fiber (порты 19–20)
Console	USB Data to RS232 serial port (115200, 8, N, 1), 1 x M12 A-coded 5-pin male connector
Reset Button	> 5 сек.: заводские настройки
Alarm & DI & DO Ports	1 x M12 A-coded 5-pin male connector для DI/DO и интерфейса сигнализации Pin 1 — DI, Pin 2 — DO, Pin 3/4 — Alarm, Pin 5 — GND
Alarm	Реле выхода для отключения порта и сбоя питания, нагрузка 1A @ 24V DC
Digital Input (DI)	Уровень 0: -24V~2.1V (±0.1V) Уровень 1: 2.1V~24V (±0.1V) Макс. нагрузка 10mA при 24V DC
Digital Output (DO)	Открытый коллектор до 24V DC, макс. 100mA
Power Connector	1 x M23 A-coded 5-pin male connector
Number of Power Input	2
Power Input	Wide Voltage (WV): 24–110 VDC Low Voltage (LV): 24–54 VDC
Operating Voltage	Wide Voltage (WV): 16.8–137.5 VDC Low Voltage (LV): 16.8–54 VDC
Power Consumption	ITS-6326-18T2XS-WV: макс. 36.04 Вт (система включена), макс. 43.57 Вт (полная нагрузка) ITS-6326-16T-WV/ ITS-6326-16T-LV: макс. 23.3 Вт (система включена), макс. 29.34 Вт (полная нагрузка)
LED	Система: PWR1 (зелёный), PWR2 (зелёный), Alarm (красный), Ring (зелёный), R.O. (зелёный), I/O (красный) 10/100/1000T M12 порты: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный) 100/1G/2.5G/5G/10GBASE-T M12 порты: 1000 LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный), 2.5G/5G LNK/ACT (янтарный) 10GBASE-X Q-ODC Fiber порт: LNK/ACT (янтарный)
Enclosure	Алюминиевый корпус, IP40
Installation	Настенное крепление
ГАБАРИТЫ И ВЕС
SWITCHING SPECIFICATIONS
Switch Architecture	Store-and-forward
Switch Fabric	ITS-6326-18T2XS-WV: 112 Gbps, неблокируемый ITS-6326-16T-WV / ITS-6326-16T-LV: 32 Gbps, неблокируемый
Switch Throughput @64Bytes	ITS-6326-18T2XS-WV: 83.3 Mpps ITS-6326-16T-WV / ITS-6326-16T-LV: 23.8 Mpps
Address Table	16K записей, автоматическое обучение и старение адресов
Shared Data Buffer	32 Мбит
Flow Control	IEEE 802.3x pause frame (full duplex), back pressure (half duplex)
Jumbo Frame	10K байт
LAYER 3 FUNCTIONS
IP Interfaces	Макс. 128 VLAN интерфейсов
Routing Table	Макс. 128 записей маршрутизации, макс. 4K аппаратных записей
Routing Protocols	IPv4 и IPv6 аппаратная статическая маршрутизация IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3
LAYER 2 FUNCTIONS
Port Configuration	Вкл./выкл. порта, автонастройка скорости/дуплекса, flow control, энергосбережение
Port Status	Отображение скорости, дуплекса, статуса соединения, flow control, автонастройки, агрегирования
Port Mirroring	TX/RX/Оба, Many-to-1, RMirror (Cisco RSPAN), до 5 сессий
VLAN	802.1Q до 255 групп, 802.1ad Q-in-Q, PVE, MAC-, Protocol-, Voice VLAN, MVR, GVRP, до 4K групп
Link Aggregation	802.3ad LACP / Static Trunk, макс. 20 портов / 10 групп
Spanning Tree Protocol	802.1D STP, 802.1w RSTP, 802.1s MSTP, BPDU Guard
IGMP Snooping	IPv4 IGMP v1/v2/v3 до 255 групп, querier, фильтрация портов, Multicast VLAN Registration
MLD Snooping	IPv6 MLD v1/v2 до 255 групп, querier
Bandwidth Control	Контроль пропускной способности портов: ingress/egress 500Kb–1000Mbps
Ring	Поддержка ERPS, ITU-T G.8032v1/v2, время восстановления < 50 мс
Synchronization	IEEE 1588v2 PTP, peer-to-peer и end-to-end transparent clock
QoS	8 уровней приоритетов, strict priority и WRR, классификация по порту, 802.1p, VLAN, DSCP/TOS
SECURITY FUNCTIONS
Access Control List	IP- и MAC-ACL, до 512 записей по MAC, IP, Ethertype, протоколу, VLAN ID, DSCP, 802.1p
Security	Port security, IP source guard (512 записей), Dynamic ARP inspection (1K записей), CLI контроль, Static MAC (64 записи)
AAA	RADIUS client, TACACS+ client
Network Access Control	802.1x портовый контроль доступа, MAC-аутентификация, Local/RADIUS аутентификация
MANAGEMENT FUNCTIONS
Basic Interfaces	Console, Telnet, Web, SNMP v1, v2c
Secure Interfaces	SSHv2, TLS v1.2, SNMP v3
System Management	Обновление прошивки HTTP/TFTP, LLDP, NTP, PLANET Smart Discovery Utility, NMSViewerPro, CloudViewerPro
Event Management	Remote Syslog, System log, SMTP
ONVIF	Обнаружение и мониторинг устройств, floor map
SNMP MIBs	RFC 1213 MIB-II, 2863 IF-MIB, 1493 Bridge MIB, 1643 Ethernet MIB, 2665 Ether-Like MIB, 2819 RMON, 2737 Entity MIB, 2618 RADIUS MIB, 2933 IGMP-STD-MIB, 3411 SNMP Frameworks MIB, 4836 MAU-MIB, 802.1X PAE, LLDP, 4292 IP Forward MIB, 4293 IP MIB
STANDARDS CONFORMANCE
Regulatory Compliance EMI & EMS	FCC Part 15 Class A CE: EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4
Stability Testing	IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация), IEC 61373, EN 50155 (удар/вибрация)
Railway (Planning)	EN 50155, EN50121-4, IEC 60571
Railway Fire Protection (Planning)	EN 45545-2
Standards Compliance	IEEE 802.3 10BASE-T, 802.3u 100BASE-TX/FX, 802.3z Gigabit SX/LX, 802.3ab Gigabit 1000T, 802.3ae 10GBASE-X, 802.3an 10GBASE-T, 802.3bz 2.5/5GBASE-T, 802.3x flow control, 802.3ad LACP, 802.1D STP, 802.1w RSTP, 802.1s MSTP, 802.1p CoS, 802.1Q VLAN tagging, 802.1ad Q-in-Q, 802.1X Port Authentication, 802.1ab LLDP, 802.3ah OAM, 802.1ag CFM, 802.3az EEE, IEEE 1588 PTPv2, RFC 768 UDP, 783 TFTP, 791 IP, 792 ICMP, 2068 HTTP, 1112 IGMP v1, 2236 IGMP v2, 3376 IGMP v3, 2710 MLD v1, 3810 MLD v2, ITU G.8032 ERPS Ring, ITU-T G.8032 ERPS Ring, ITU-T Y.1731 Performance Monitoring
ENVIRONMENT
Operating Temperature	-40 ~ 70 °C
Operating Humidity	5 ~ 95% (без конденсата)
Storage Temperature	-40 ~ 85 °C
Storage Humidity	5 ~ 95% (без конденсата)
Размеры (Ш x Г x В)	400 x 74 x 195 мм
Вес	ITS-6326-18T2XS-WV: 4650 г ITS-6326-16T-WV: 4450 г ITS-6326-16T-LV: 3250 г
