Описание PLANET ITS-6326-16T-LV

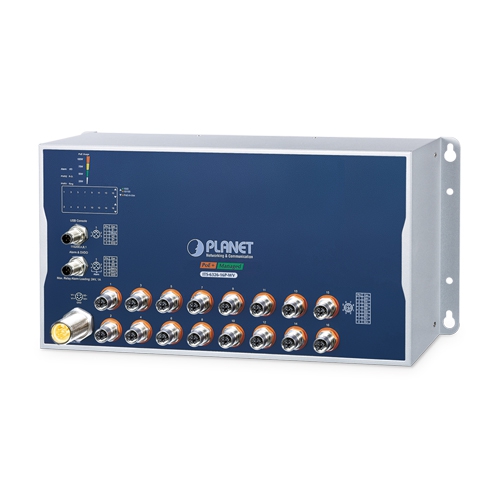

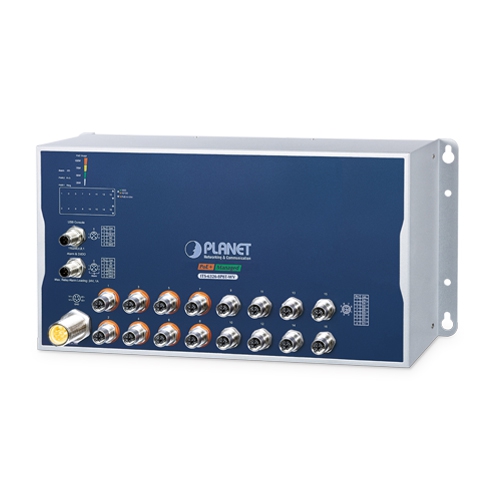

PLANET ITS-6326-16T-LV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 16 портов 10/100/1000T M12, питание 24...54В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.
Промышленный управляемый коммутатор серии PLANET ITS-6326 с разъемом 10G M12 и Q-ODC (Quad Optical Direct Connect) специально разработан для железнодорожного транспорта. Соответствующий стандартам EN50155, EN45545-2 и IEC 61373, он поддерживает надежные функции, адаптированные для работы в сложных условиях. Эта серия поддерживает управление двойным стеком для IPv6 и IPv4, встроенную динамическую маршрутизацию уровня 3 OSPFv2 и работает на высокопроизводительном гигабитном коммутационном движке L2/L4.
Эта серия обеспечивает обширную функциональность, что делает ее идеальной как для железнодорожных, так и для тяжелых промышленных приложений. Оснащенный разъемами M12 X-code и Q-ODC для каждого порта, он обеспечивает надежную и стабильную работу. Благодаря возможности бесперебойной работы при экстремальных температурах от -40 до 70 °C, он обеспечивает исключительную адаптивность, долговечность и бесшумную работу, что делает его пригодным для самых суровых промышленных условий.
Кроме того, эта серия доступна в трех различных моделях, как подробно описано в таблице ниже. Это разнообразие предоставляет пользователям гибкость в выборе модели, которая наилучшим образом соответствует их конкретным потребностям.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Copper Ports, M12, 8-pin X-coded Female Connector
|
ITS-6326-18T2XS-WV: 16 x 10/100/1000BASE-T (Порты 1–16)
2 x 10GBASE-T (Порты 17–18), поддержка 10G/5G/2.5G/1G/100Mbps
ITS-6326-16T-WV/ITS-6326-16T-LV: 16 x 10/100/1000BASE-T (Порты 1–16)
|
|
Q-ODC Fiber Ports
|
ITS-6326-18T2XS-WV: 2 x 10GBASE-X, одномодовое волокно (Порты 19–20)
|
|
Console
|
USB Data to RS232 serial port (115200, 8, N, 1), 1 x M12 A-coded 5-pin male connector
|
|
Кнопка сброса
|
> 5 сек: сброс к заводским настройкам
|
|
Порты Alarm & DI & DO
|
1 x M12 A-coded 5-pin male connector (DI/DO, тревожный интерфейс)
Pin 1 – DI, Pin 2 – DO, Pin 3/4 – Alarm, Pin 5 – GND
|
|
Тревожный выход
|
1 релейный выход для сбоя порта и питания, 1A @ 24V DC
|
|
Цифровой вход (DI)
|
1 вход; Уровень 0: -24V~2.1V (±0.1V); Уровень 1: 2.1V~24V (±0.1V); нагрузка до 24V DC, макс. 10мА
|
|
Цифровой выход (DO)
|
1 выход; открытый коллектор до 24V DC, макс. 100мА
|
|
Разъём питания
|
1 x M23 A-coded 5-pin male connector
|
|
Количество входов питания
|
2
|
|
Вход питания
|
WV: 24–110 VDC
LV: 24–54 VDC
|
|
Рабочее напряжение
|
WV: 16.8–137.5 VDC
LV: 16.8–54 VDC
|
|
Потребляемая мощность
|
ITS-6326-18T2XS-WV: макс. 36.04 Вт / 122.97 BTU (система), макс. 43.57 Вт / 147.47 BTU (полная нагрузка)
ITS-6326-16T-WV/LV: макс. 23.3 Вт / 79.5 BTU (система), макс. 29.34 Вт / 100.11 BTU (полная нагрузка)
|
|
Индикаторы (LED)
|
Система: PWR1 (зел.), PWR2 (зел.), Alarm (красн.), Ring (зел.), R.O. (зел.), I/O (красн.)
M12 10/100/1000T: 1000 LNK/ACT (зел.), 10/100 LNK/ACT (оранж.)
M12 100/1G/2.5G/5G/10GBASE-T: 1000 LNK/ACT (зел.), 100/10G LNK/ACT (оранж.), 2.5G/5G LNK/ACT (оранж.)
Q-ODC Fiber: LNK/ACT (оранж.)
|
|

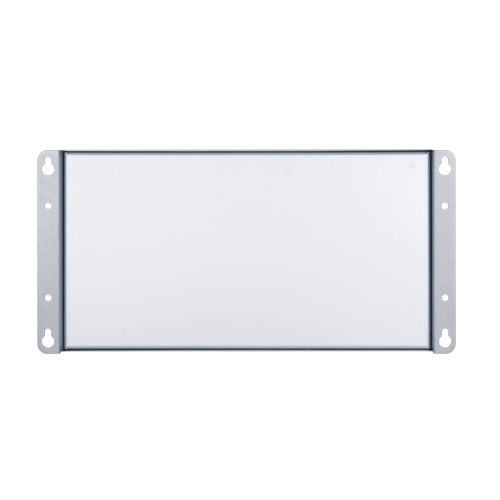

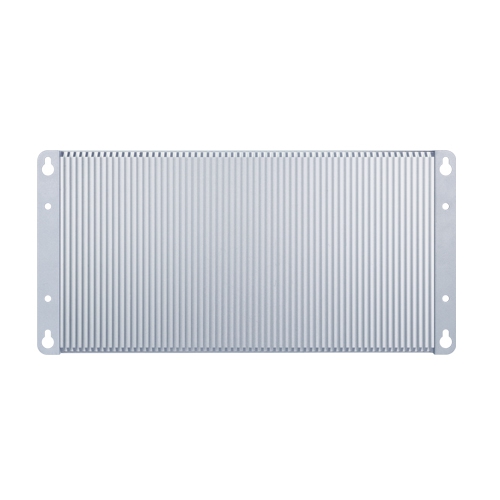

Корпус
|
Алюминиевый, IP40
|
|
Монтаж
|
Настенное крепление
|
|
КОММУТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
Архитектура коммутатора
|
Store-and-forward
|
|
Коммутационная матрица
|
ITS-6326-18T2XS-WV: 112Gbps, ITS-6326-16T-WV/LV: 32Gbps
|
|
Производительность
|
ITS-6326-18T2XS-WV: 83.3Mpps, ITS-6326-16T-WV/LV: 23.8Mpps
|
|
MAC-таблица
|
16K записей
|
|
Буфер
|
32M бит
|
|
Управление потоком
|
IEEE 802.3x, back pressure
|
|
Размер Jumbo Frame
|
Поддерживается
|
|
ГАБАРИТЫ И ВЕС
|
|
Размеры (ШхГхВ)
|
400 x 74 x 195 мм
|
|
Вес
|
ITS-6326-18T2XS-WV: 4650 г
ITS-6326-16T-WV: 4450 г
ITS-6326-16T-LV: 3250 г
|
Комплект поставки
|
PLANET ITS-6326-16T-LV
|
1 шт.
|
|
Документация
|
1 шт.
|
