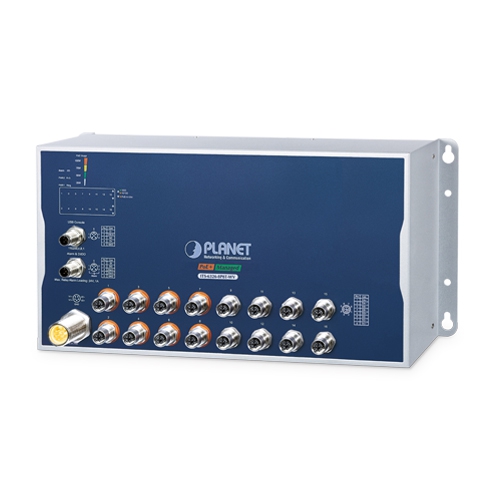

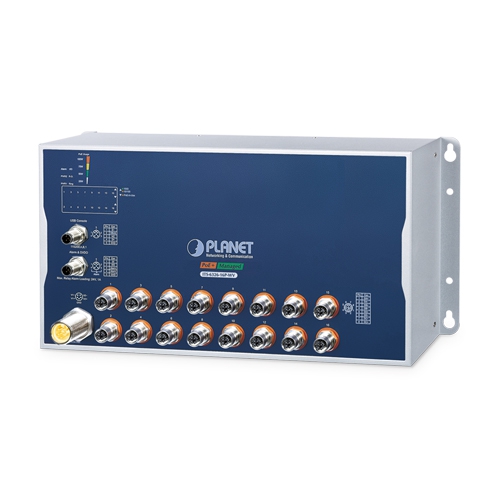

PLANET ITS-6326-16P2TB-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 16 портов 10/100/1000T 802.3at PoE M12 +2 порта 10GBASE-T, питание 24...110 В DC с резервированием, Power Failure Bypass Pair, защита IP40, расширенный диапазон температур -40...+70 °C.

Серия промышленных управляемых коммутаторов PLANET ITS-6326 с поддержкой PoE и разъёмом M12 10G специально разработана для железнодорожных сетей. Соответствуя стандартам EN50155 , EN45545-2 и IEC 61373 , он предлагает надёжные функции, идеально подходящие для работы в сложных условиях. Эта серия поддерживает управление двумя стеками протоколов IPv6 и IPv4, включает встроенную динамическую маршрутизацию OSPFv2 уровня 3 и оснащена высокопроизводительным гигабитным коммутационным модулем уровня 2/уровня 4.

Эта серия обладает широкими функциональными возможностями, что делает её идеальным решением как для железнодорожной отрасли, так и для тяжёлой промышленности. Оснащённые разъёмами M12 X-code для каждого порта, они обеспечивают надёжную и стабильную работу. Благодаря способности бесперебойной работы в экстремальных температурах от -40 до 70 °C, они отличаются исключительной адаптивностью, надёжностью и бесшумной работой, что делает их пригодными для самых суровых промышленных условий.

Кроме того, эта серия представлена двумя различными моделями, подробно описанными в таблице ниже. Это разнообразие позволяет пользователям выбрать модель, которая наилучшим образом соответствует их конкретным потребностям.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Copper Ports, M12, 8-контактный разъём с кодировкой X	ITS-6326-16P2TB-WV: 16 x 10/100/1000BASE-T (порты 1–16) ITS-6326-16P2T-WV: 16 x 10/100/1000BASE-T (порты 1–16), 2 x 10GBASE-T (порты 17–18), поддержка 10G/5G/2.5G/1G/100Мбит/с
Copper Ports, M12, 8-контактный разъём с кодировкой X с реле обхода	ITS-6326-16P2TB-WV: 2 x 10GBASE-T (порты 17–18), поддержка 10G/5G/2.5G/1G/100Мбит/с
PoE Injector Port	16 портов с функцией инжектора 802.3at PoE+ (порты 1–16)
Console	USB Data в RS232 (115200, 8, N, 1), 1 x M12 A-coded 5-контактный штекер
Кнопка сброса	< 5 сек — перезагрузка, > 5 сек — заводские настройки
Порты Alarm & DI & DO	1 x M12 A-coded 5-контактный штекер (DI, DO, сигнализация) Pin1: DI, Pin2: DO, Pin3/4: Alarm, Pin5: GND
Сигнализация	Реле для отключения порта и сбоя питания, нагрузка 1A @ 24V DC
Digital Input (DI)	Уровень 0: -24V~2.1V; уровень 1: 2.1V~24V; нагрузка 10мА макс.
Digital Output (DO)	Открытый коллектор до 24V DC, 100мА макс.
Разъём питания	1 x M23 A-coded 5-контактный штекер
Количество входов питания	2
Вход питания	24–110 V DC
Рабочее напряжение	16.8–137.5 V DC
Потребление (без нагрузки PoE)	Макс. 32.04 Вт / 109.33 BTU (система включена) Макс. 39.57 Вт / 135.02 BTU (полная нагрузка)
LED-индикация	Система: PWR1, PWR2 (зелёный), Alarm (красный), Ring, R.O., I/O 10/100/1000T M12 PoE+: LNK/ACT (зел./оранж.), PoE-in-Use (оранж.) 100/1G/2.5G/5G/10GBASE-T M12: LNK/ACT (зел./оранж.), 2.5G/5G (оранж.) Использование: 25W, 50W, 75W, 100W

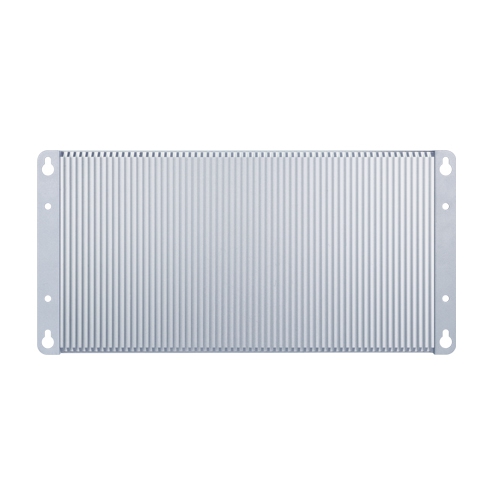

Корпус	Алюминиевый, IP40

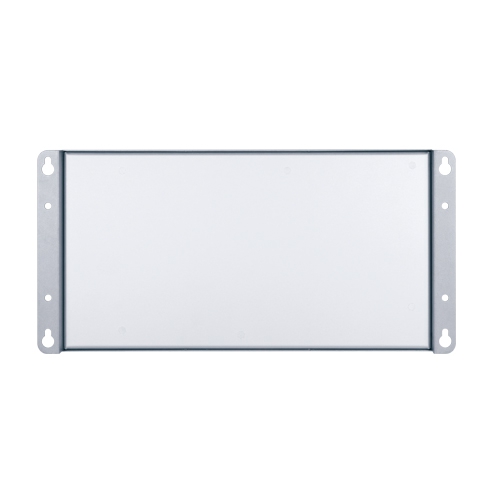

Установка	Настенное крепление
POWER OVER ETHERNET
Стандарт	IEEE 802.3at PoE+ PSE
Тип питания	End-span
Выход PoE	54V DC, макс. 36Вт/порт
Распиновка	1/2(+), 3/6(-)
Бюджет PoE	80Вт при входе ≤ 36V DC, 100Вт при входе > 36V DC
Функции управления PoE	Режимы Standard/Legacy/Force, PD Alive Check, расписание, перераздача питания, Extend Mode до 250м
ГАБАРИТЫ И ВЕС
Размеры (ШxГxВ)	400 x 74 x 195 мм
Вес	4600 г
