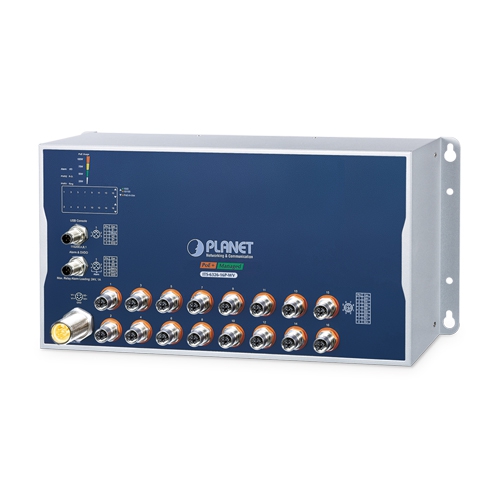

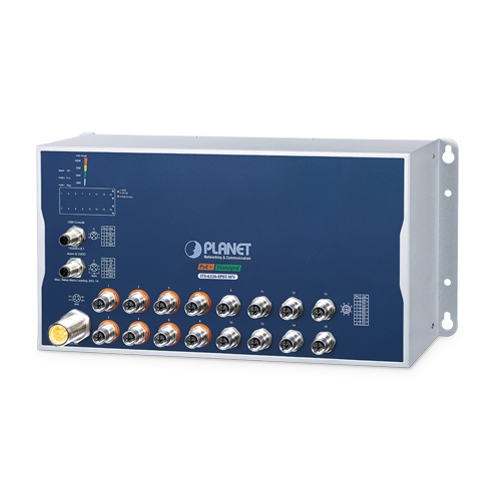

PLANET ITS-6326-16P2TB2XS-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 16 портов 10/100/1000T 802.3at PoE M12 + 2 порта 10GBASE-T + 2 порта Port 10G Q-ODC, питание 24...110 В DC с резервированием, Power Failure Bypass Pair, защита IP40, расширенный диапазон температур -40...+70 °C.

Серия промышленных управляемых коммутаторов PLANET ITS-6326 с поддержкой PoE и разъёмом M12 10G специально разработана для железнодорожных сетей. Соответствуя стандартам EN50155 , EN45545-2 и IEC 61373 , он предлагает надёжные функции, идеально подходящие для работы в сложных условиях. Эта серия поддерживает управление двумя стеками протоколов IPv6 и IPv4, включает встроенную динамическую маршрутизацию OSPFv2 уровня 3 и оснащена высокопроизводительным гигабитным коммутационным модулем уровня 2/уровня 4.

Эта серия обладает широкими функциональными возможностями, что делает её идеальным решением как для железнодорожной отрасли, так и для тяжёлой промышленности. Оснащённые разъёмами M12 X-code для каждого порта, они обеспечивают надёжную и стабильную работу. Благодаря способности бесперебойной работы в экстремальных температурах от -40 до 70 °C, они отличаются исключительной адаптивностью, надёжностью и бесшумной работой, что делает их пригодными для самых суровых промышленных условий.

Кроме того, эта серия представлена двумя различными моделями, подробно описанными в таблице ниже. Это разнообразие позволяет пользователям выбрать модель, которая наилучшим образом соответствует их конкретным потребностям.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Copper Ports, M12, 8-контактный разъём с кодировкой X	ITS-6326-16P2TB-WV: 16 x 10/100/1000BASE-T (порты 1–16) ITS-6326-16P2T-WV: 16 x 10/100/1000BASE-T (порты 1–16), 2 x 10GBASE-T (порты 17–18), поддержка 10G/5G/2.5G/1G/100Мбит/с
Copper Ports, M12, 8-контактный разъём с кодировкой X с реле обхода	ITS-6326-16P2TB-WV: 2 x 10GBASE-T (порты 17–18), поддержка 10G/5G/2.5G/1G/100Мбит/с
PoE Injector Port	16 портов с функцией инжектора 802.3at PoE+ (порты 1–16)
Console	USB Data to RS232 serial port (115200, 8, N, 1), 1 x M12 A-coded 5-pin male connector
Reset Button	< 5 сек.: перезагрузка системы > 5 сек.: заводские настройки
Alarm & DI & DO Ports	1 x M12 A-coded 5-pin male connector для DI/DO и интерфейса сигнализации Pin 1 — DI, Pin 2 — DO, Pin 3/4 — Alarm, Pin 5 — GND
Alarm	Реле выхода для отключения порта и сбоя питания, нагрузка 1A @ 24V DC
Digital Input (DI)	Уровень 0: -24V~2.1V (±0.1V) Уровень 1: 2.1V~24V (±0.1V) Максимальная нагрузка 10mA при 24V DC
Digital Output (DO)	Открытый коллектор до 24V DC, макс. 100mA
Power Connector	1 x M23 A-coded 5-pin male connector
Number of Power Input	2
Power Input	24–110 VDC
Operating Voltage	16.8–137.5 VDC
Power Consumption/ Dissipation (без нагрузки PoE)	Макс. 32.04 Вт / 109.33 BTU (система включена) Макс. 39.57 Вт / 135.02 BTU (полная нагрузка)
LED	Система: PWR1 (зелёный), PWR2 (зелёный), Alarm (красный), Ring (зелёный), R.O. (зелёный), I/O (красный) 10/100/1000T M12 PoE+ порт: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный), PoE-in-Use (янтарный) 100/1G/2.5G/5G/10GBASE-T M12 порт: 1000 LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный), 2.5G/5G LNK/ACT (янтарный) Использование PoE: 25W, 50W, 75W, 100W (янтарный)

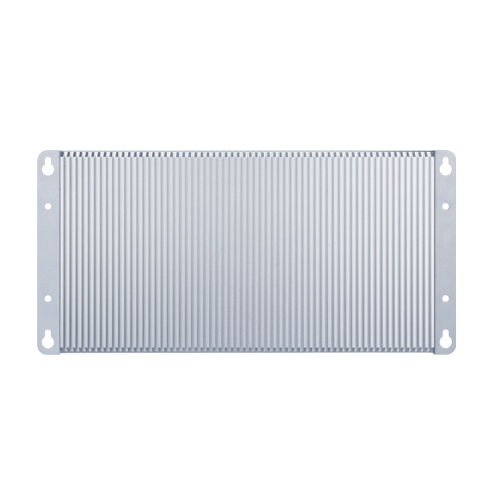

Enclosure	Алюминиевый корпус, IP40

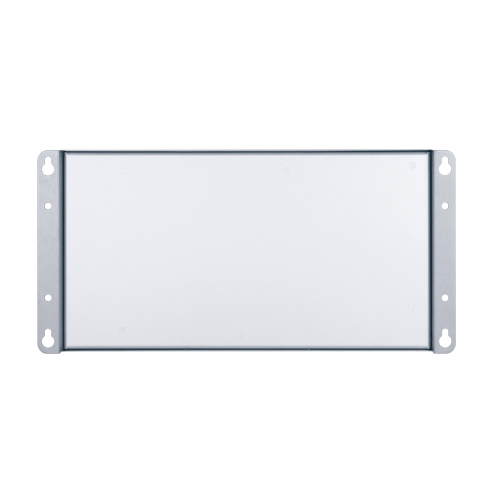

Installation	Настенное крепление
POWER OVER ETHERNET
PoE Standard	IEEE 802.3at Power over Ethernet Plus PSE
PoE Power Supply Type	End-span
PoE Power Output	IEEE 802.3at Standard - 54V DC, макс. 36 Вт на порт
Power Pin Assignment	1/2(+), 3/6(-)
Power Budget	80 Вт при входном напряжении ≤ 36V DC 100 Вт при входном напряжении > 36V DC
PoE Management Functions	Enhanced PoE Mode: Standard/Legacy/Force PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring PoE Extension Active PoE Device Live Detection: Да PoE Power Recycling: Да, ежедневно или по расписанию PoE Schedule: 4 профиля расписания PoE Extend Mode: Да, до 250 метров
SWITCHING SPECIFICATIONS
Switch Architecture	Store-and-forward
Switch Fabric	72 Gbps, неблокируемый
Switch Throughput @64Bytes	53.5 Mpps
Address Table	16K записей, автоматическое обучение и старение адресов
Shared Data Buffer	32 Мбит
Flow Control	IEEE 802.3x пауза для полного дуплекса Back pressure для половинного дуплекса
Jumbo Frame	10K байт
LAYER 3 FUNCTIONS
IP Interfaces	Макс. 128 VLAN интерфейсов
Routing Table	Макс. 128 записей маршрутизации Макс. 4K аппаратных записей маршрутов
Routing Protocols	IPv4 hardware static routing IPv6 hardware static routing IPv4 RIPv2 IPv4 OSPFv2 dynamic routing IPv6 OSPFv3 dynamic routing
LAYER 2 FUNCTIONS
Port Configuration	Включение/отключение порта Автонастройка 10/100/1000 Mbps полнодуплекс/половинный дуплекс Включение/отключение flow control Управление энергосбережением
Port Status	Отображение скорости, режима дуплекса, статуса соединения, flow control, автонастройки, агрегирования
Port Mirroring	TX / RX / Both, Many-to-1, RMirror (Cisco RSPAN), до 5 сессий
VLAN	IEEE 802.1Q, до 255 VLAN групп IEEE 802.1ad Q-in-Q Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR GVRP До 4K VLAN групп из 4094 VLAN ID
Link Aggregation	IEEE 802.3ad LACP / Static Trunk Макс. 20 портов / 10 групп
Spanning Tree Protocol	IEEE 802.1D STP IEEE 802.1w RSTP IEEE 802.1s MSTP BPDU Guard
IGMP Snooping	IPv4 IGMP v1/v2/v3 до 255 multicast групп Querier support, port filtering, Multicast VLAN Registration
MLD Snooping	IPv6 MLD v1/v2 до 255 multicast групп, querier support
Bandwidth Control	Пер-порт контроль пропускной способности Ingress/Egress: 500 Kb–1000 Mbps
Ring	Поддержка ERPS, ITU-T G.8032 v1/v2 Время восстановления < 50 мс
Synchronization	IEEE 1588v2 PTP, peer-to-peer и end-to-end transparent clock
QoS	8 уровней приоритетов, strict priority и WRR Классификация по порту, 802.1p, VLAN, DSCP/TOS
SECURITY FUNCTIONS
Access Control List (ACL)	IP и MAC ACL, до 512 записей MAC, IP, Ethertype, Protocol, VLAN ID, DSCP, 802.1p
Security	Port security IP source guard до 512 записей Dynamic ARP inspection до 1K записей Command line authority control Static MAC адреса до 64
AAA	RADIUS client TACACS+ client
Network Access Control	IEEE 802.1x портовый контроль доступа MAC-based authentication Local/RADIUS authentication
MANAGEMENT FUNCTIONS
Basic Interfaces	Console / Telnet / Web browser / SNMP v1, v2c
Secure Interfaces	SSHv2, TLS v1.2, SNMP v3
System Management	Обновление прошивки HTTP/TFTP LLDP NTP PLANET Smart Discovery Utility PLANET NMS System, NMSViewerPro, CloudViewerPro App
Event Management	Remote Syslog, System log, SMTP
ONVIF	Обнаружение устройств, мониторинг, floor map
SNMP MIBs	RFC 1213 MIB-II, RFC 2863 IF-MIB, RFC 1493 Bridge MIB, RFC 1643 Ethernet MIB, RFC 2665 Ether-Like MIB, RFC 2819 RMON MIB (1,2,3,9), RFC 2737 Entity MIB, RFC 2618 RADIUS Client MIB, RFC 2933 IGMP-STD-MIB, RFC 3411 SNMP-Frameworks-MIB, RFC 4836 MAU-MIB, IEEE 802.1X PAE, LLDP, RFC 4292 IP Forward MIB, RFC 4293 IP MIB
STANDARDS CONFORMANCE
Regulatory Compliance EMI & EMS	FCC Part 15 Class A CE: EN 55032, EN 55035, EN 61000-6-2, EN 61000-6-4
Stability Testing	IEC60068-2-32 (падение) IEC60068-2-27 (удар) IEC60068-2-6 (вибрация) IEC 61373, EN 50155 (Shock/Vibration)
Railway (Planning)	EN 50155, EN50121-4, IEC 60571
Railway Fire Protection (Planning)	EN 45545-2
Standards Compliance	IEEE 802.3 10BASE-T, 802.3u 100BASE-TX, 802.3ab Gigabit, 802.3an 10GBASE-T, 802.3bz 2.5/5GBASE-T, 802.3x flow control, 802.3ad LACP, 802.1D STP, 802.1w RSTP, 802.1s MSTP, 802.1p CoS, 802.1Q VLAN tagging, 802.1ad Q-in-Q, 802.1X Port Authentication, 802.1ab LLDP, 802.3at PoE+, 802.3ah OAM, 802.1ag CFM, 802.3az EEE, IEEE 1588 PTPv2, RFC 768 UDP, 783 TFTP, 791 IP, 792 ICMP, 2068 HTTP, 1112 IGMP v1, 2236 IGMP v2, 3376 IGMP v3, 2710 MLD v1, 3810 MLD v2, ITU G.8032 ERPS Ring, ITU-T Y.1731 Performance Monitoring
ENVIRONMENT
Operating Temperature	-40 ~ 70 °C
Operating Humidity	5 ~ 95% (без конденсата)
Storage Temperature	-40 ~ 85 °C
Storage Humidity	5 ~ 95% (без конденсата)
ГАБАРИТЫ И ВЕС
Размеры (Ш x Г x В)	400 x 74 x 195 мм
Вес	4600 г
