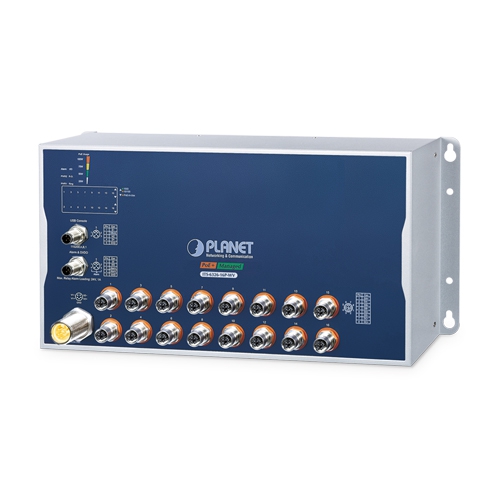

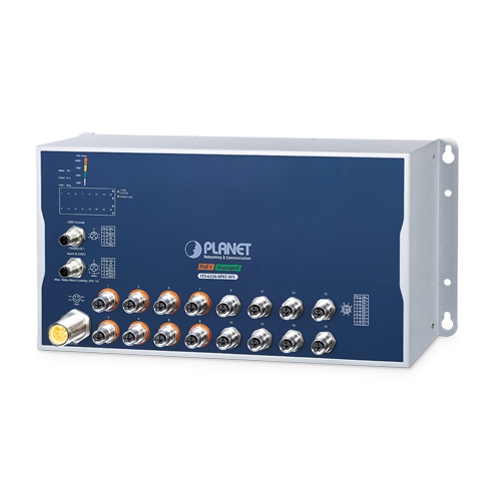

PLANET ITS-6326-16P2T-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 16 портов 10/100/1000T 802.3at PoE M12 +2 порта 10GBASE-T, питание 24...110 В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты, M12, 8-контактный гнездовой разъем с кодировкой X	ITS-6326-16P2TB-WV: 16 x 10/100/1000BASE-T (порты 1–16) ITS-6326-16P2T-WV: 16 x 10/100/1000BASE-T (порты 1–16), 2 x 10GBASE-T (порты 17–18), поддержка 10G/5G/2.5G/1G/100 Мбит/с
Медные порты, M12, 8-контактный гнездовой разъем X-кода с байпасным реле	ITS-6326-16P2TB-WV: 2 x 10GBASE-T (порты 17–18), поддержка 10G/5G/2.5G/1G/100 Мбит/с
Порт инжектора PoE	16 портов с 802.3at PoE+ (порты 1–16)
Консоль	USB-данные к последовательному порту RS232 (115200, 8, N, 1) 1 x M12 A-кодированный 5-контактный штекер
Кнопка сброса	< 5 сек.: Перезагрузка > 5 сек.: Заводские настройки
Порты сигнализации и цифрового ввода/вывода	1 x M12 A-кодированный 5-контактный штекер для DI/DO и сигнализации Контакт 1 — DI, Контакт 2 — DO, Контакты 3/4 — сигнализация, Контакт 5 — земля
Тревога	1 релейный выход для сигнализации об отказе порта/питания, 1 А при 24 В DC
Цифровой вход (DI)	Уровень 0: -24 В~2,1 В (±0,1 В) Уровень 1: 2,1 В~24 В (±0,1 В) Нагрузка до 24 В DC, 10 мА макс.
Цифровой выход (DO)	Открытый коллектор на 24 В DC, 100 мА макс.
Разъем питания	1 x M23 A-кодированный 5-контактный штекер
Количество входов питания	2
Входная мощность	24–110 В DC, рабочее напряжение 16,8–137,5 В DC
Потребляемая/рассеиваемая мощность	Макс. 32,04 Вт / 109,33 БТЕ (без PoE) Макс. 39,57 Вт / 135,02 БТЕ (с PoE)
ВЕЛ	Система: PWR1, PWR2 (зелёный), сигнализация (красный), звонок (зелёный), RO (зелёный), ввод/вывод (красный) PoE+ порт: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный), PoE используется (янтарный) 10G порт: 1000 LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный), 2.5G/5G LNK/ACT (янтарный) Использование: 25 Вт, 50 Вт, 75 Вт, 100 Вт (янтарный)

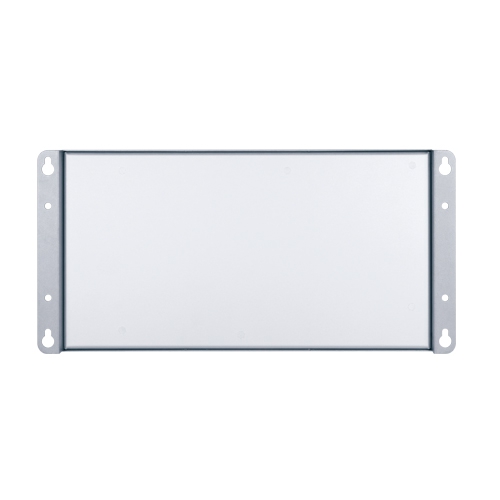

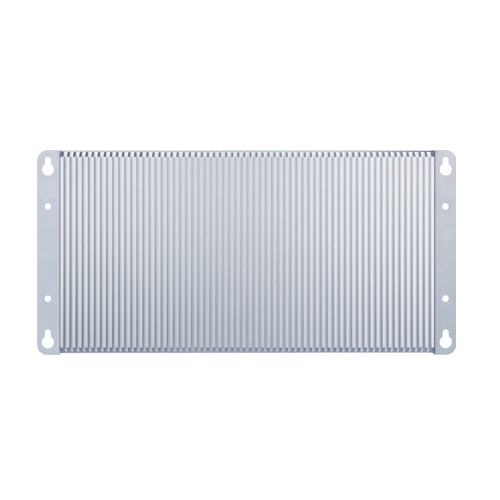

Корпус	Алюминиевый, IP40
Установка	Настенная
POE
Стандарт PoE	IEEE 802.3at PSE
Тип источника питания PoE	Конечный пролет
Выходная мощность PoE	54 В DC, макс. 36 Вт на порт
Назначение контактов питания	1/2(+), 3/6(-)
Бюджет мощности	80 Вт (вход ≤36 В DC), 100 Вт (вход >36 В DC)
Функции управления PoE	Проверка PD, запланированный рестарт, расписание PoE, мониторинг, расширение до 250 м, переработка энергии, 4 профиля расписания
КОММУТАЦИЯ
Архитектура	Хранение и пересылка
Коммутационная фабрика	72 Гбит/с без блокировки
Пропускная способность	53,5 млн пакетов/с при 64 байтах
Таблица адресов	16 тыс. записей
Буфер данных	32 Мбит
Большой кадр	10 Кбайт
РАЗМЕРЫ И ВЕС
Размеры (ШxГxВ)	400 x 74 x 195 мм
Масса	4,6 кг
