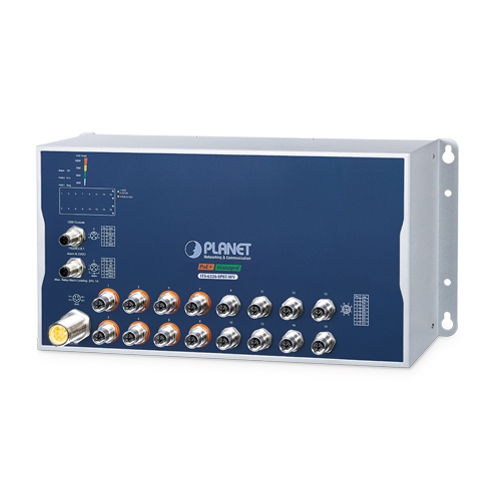

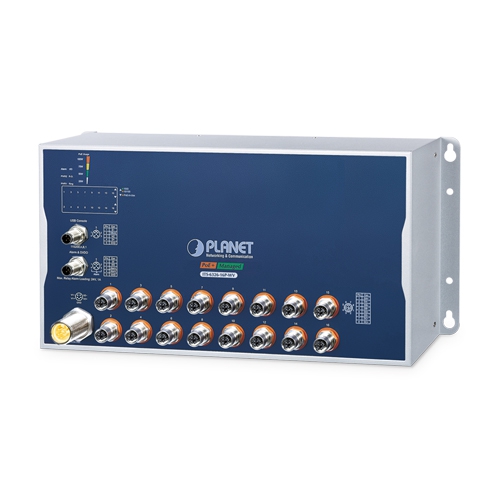

PLANET ITS-6326-16P2T2XS-WV Управляемый промышленный коммутатор для железнодорожного транспорта Layer 3, 16 портов 10/100/1000T 802.3at PoE M12 + 2 порта 10GBASE-T + 2 порта Port 10G Q-ODC, питание 24...110 В DC с резервированием, защита IP40, расширенный диапазон температур -40...+70 °C.

Серия промышленных управляемых коммутаторов PLANET ITS-6326 с поддержкой PoE и разъёмом M12 10G специально разработана для железнодорожных сетей. Соответствуя стандартам EN50155 , EN45545-2 и IEC 61373 , он предлагает надёжные функции, идеально подходящие для работы в сложных условиях. Эта серия поддерживает управление двумя стеками протоколов IPv6 и IPv4, включает встроенную динамическую маршрутизацию OSPFv2 уровня 3 и оснащена высокопроизводительным гигабитным коммутационным модулем уровня 2/уровня 4.

Эта серия обладает широкими функциональными возможностями, что делает её идеальным решением как для железнодорожной отрасли, так и для тяжёлой промышленности. Оснащённые разъёмами M12 X-code для каждого порта, они обеспечивают надёжную и стабильную работу. Благодаря способности бесперебойной работы в экстремальных температурах от -40 до 70 °C, они отличаются исключительной адаптивностью, надёжностью и бесшумной работой, что делает их пригодными для самых суровых промышленных условий.

Кроме того, эта серия представлена двумя различными моделями, подробно описанными в таблице ниже. Это разнообразие позволяет пользователям выбрать модель, которая наилучшим образом соответствует их конкретным потребностям.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты, M12, 8-контактный гнездовой разъем с кодировкой X	ITS-6326-16P2TB-WV: 16 x 10/100/1000BASE-T (порты 1–16) ITS-6326-16P2T-WV: 16 x 10/100/1000BASE-T (порты 1–16), 2 x 10GBASE-T (порты 17–18), поддержка скорости передачи данных 10G/5G/2.5G/1G/100 Мбит/с
Медные порты, M12, 8-контактный гнездовой разъем X-кода с байпасным реле	ITS-6326-16P2TB-WV: 2 x 10GBASE-T (порты 17–18), поддержка скорости передачи данных 10G/5G/2.5G/1G/100 Мбит/с
Порт инжектора PoE	16 портов с функцией инжектора 802.3at PoE+ (порты 1–16)
Консоль	USB-данные к последовательному порту RS232 (115200, 8, N, 1), 1 x M12 A-кодированный 5-контактный штекерный разъем
Кнопка сброса	< 5 сек.: Перезагрузка системы > 5 сек.: Заводские настройки по умолчанию
Порты сигнализации и цифрового ввода/вывода	1 x M12 A-кодированный 5-контактный разъем-вилка: контакт 1 — цифровой вход, контакт 2 — цифровой выход, контакты 3/4 — сигнализация, контакт 5 — заземление
Тревога	Один релейный выход для сигнализации об отказе порта/питания, допустимый ток реле: 1 А при 24 В DC
Цифровой вход (DI)	1 вход, уровень 0: -24 В ~ 2,1 В (±0,1 В), уровень 1: 2,1 В ~ 24 В (±0,1 В), входная нагрузка до 24 В DC, макс. 10 мА
Цифровой выход (DO)	1 выход, открытый коллектор 24 В DC, макс. 100 мА
Разъём питания	1 x M23 A-кодированный 5-контактный разъём-вилка, 2 входа питания, диапазон 24–110 В DC, рабочее напряжение 16,8–137,5 В DC
Потребляемая/рассеиваемая мощность (без PoE)	Макс. 32,04 Вт / 109,33 БТЕ (система включена) Макс. 39,57 Вт / 135,02 БТЕ (полная нагрузка)
Визуальная индикация (LED)	Система: PWR1 (зелёный), PWR2 (зелёный), Сигнализация (красный), Звонок (зелёный), RO (зелёный), Ввод/вывод (красный) 10/100/1000T M12 PoE+ порт: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный), PoE (янтарный) 100/1G/2.5G/5G/10GBASE-T M12 порт: 1000 LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный), 2.5G/5G LNK/ACT (янтарный), Использование: 25/50/75/100 Вт (янтарный)

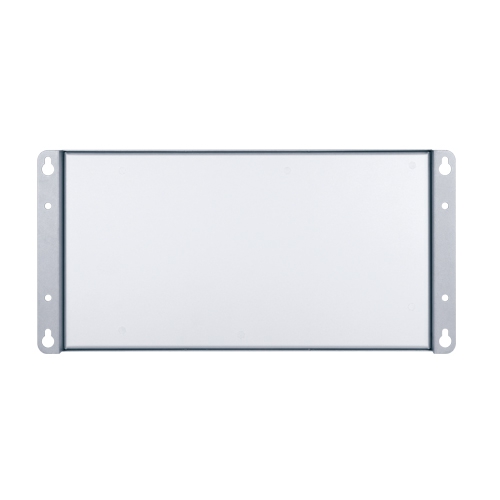

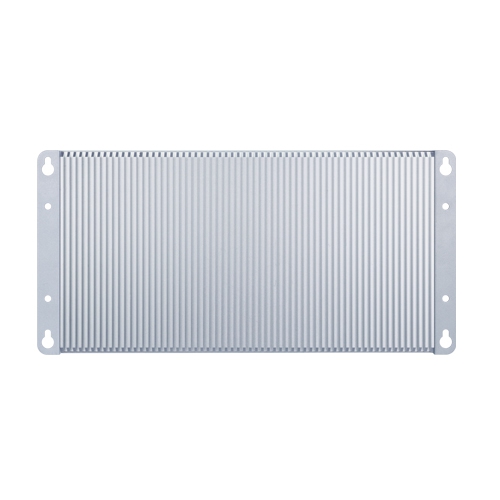

Корпус	Алюминиевый, IP40, настенное крепление
PoE
Стандарт PoE	IEEE 802.3at PSE
Тип источника питания	Конечный пролет
Выходная мощность	54 В DC на порт, макс. 36 Вт
Бюджет мощности	80 Вт при входе ≤36 В DC, 100 Вт при входе >36 В DC
Функции PoE	Проверка PD, перезапуск по расписанию, мониторинг, расширение до 250 м, 4 профиля расписания, переработка энергии, поддержка старого режима
КОММУТАЦИЯ
Архитектура	Хранение и пересылка, коммутационная фабрика 72 Гбит/с (без блокировки), пропускная способность 53,5 млн пак/с
Буфер	32 Мбит
Таблица адресов	16K записей
Размер кадра	До 10 Кбайт
СТАНДАРТЫ И СЕРТИФИКАТЫ
Соответствие	FCC Part 15 Class A, CE EN 55032/55035, EN 61000-6-2/6-4, IEC 60068, EN 50155, EN 45545-2, IEEE 802.3/802.1 и др.
ЭКСПЛУАТАЦИЯ
Температура работы	-40…+70°C
Влажность	5–95% (без конденсации)
Температура хранения	-40…+85°C
ГАБАРИТЫ И ВЕС
Размеры (Ш×Г×В)	400 × 74 × 195 мм
Масса	4,6 кг
