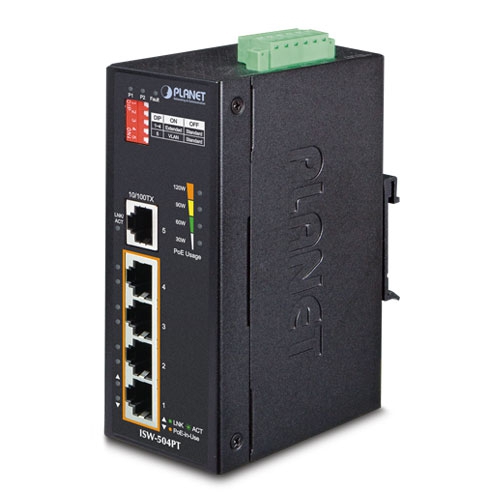

PLANET ISW-504PT Коммутатор - промышленный коммутатор с 4-я PoE портами разработанный специально для работы в сложных климатических условиях, гарантируя создания надежной системы видеонаблюдения. Прибор разработан с резервированной системой питания и способен работать надежно, стабильно и тихо в любой закаленной среде, не влияя на его производительность. Он поставляется с общим бюджетом мощности до 120 Вт для различных приложений PoE и рабочей температуры в диапазоне от - 40 до 75 градусов C в прочном металлическом корпусе IP40.

Благодаря конструкции Plug and Play, PLANET ISW-504PT — промышленный неуправляемый коммутатор Fast Ethernet PoE+ на DIN-рейку с 4 портами IEEE 802.3at PoE+10/100BASE-TX и 1 дополнительным интерфейсом Fast Ethernet RJ45 для подключения по восходящей линии связи, позволяющий автоматически обнаруживать и настраивать внутренние и внешние периферийные устройства. Собранный в прочном металлическом корпусе IP40, с резервированной системой питания и бюджетом PoE до 120 Вт, ISW-504PT эффективно работает в суровых условиях с диапазоном рабочих температур от -40 до 75 градусов по Цельсию.

В ответ на растущий спрос на инфраструктуру IIoT (промышленный Интернет вещей) ISW-504PT разработан для простого развертывания промышленных сетей с возможностью Plug and Play. Кроме того, он обеспечивает стабильную и надежную быструю передачу данных и питания. ISW-504PT также поддерживает сквозную передачу трафика PROFINET с QoS, что делает его идеальным выбором для интеграции с промышленными системами автоматизации и улучшения связи между устройствами в заводских условиях.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты	5 x 10/100BASE-TX RJ45 auto-MDI/MDI-X (Порты 1–5)
PoE Injector порты	4 порта с функцией 802.3af/at PoE+ (Порты 1–4)

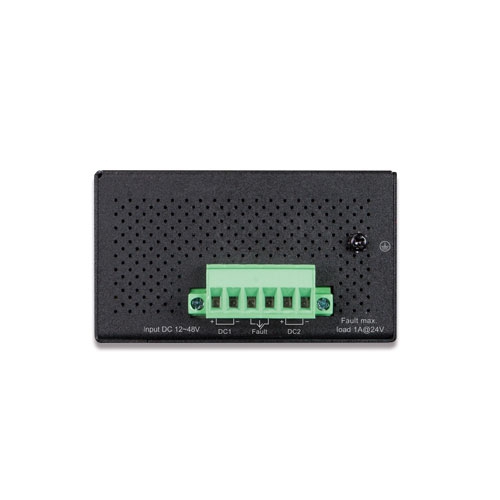

Разъёмы	Съёмный 6-контактный терминальный блок: Power 1/2, сигнал тревоги
DIP Switch (Порты 1–4)	Стандартный режим: PoE 30W до 100 м на 10/100 Мбит/с; VLAN: порты изолированы, только Порт 5 доступен ко всем; Extend: PoE 25W до 250 м на 10 Мбит/с
Электропитание	12~54V DC, 7A макс.
Потребление	Система: макс. 6.48 W/22 BTU @54V DC; Полная нагрузка PoE: макс. 133 W/453 BTU @54V DC
Тревога	Релейный выход при отказе питания, нагрузка 1A @ 24V AC
Корпус	IP40 металлический
Установка	DIN-рейка или настенный монтаж
ESD защита	5KV

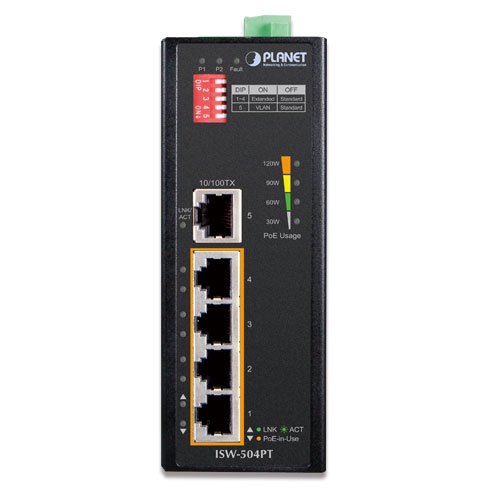

LED ИНДИКАТОРЫ
Система и питание	Power 1/2 (зелёный), Power Fault Alarm (красный)
PoE + медные порты (1–4)	LNK/ACT (зелёный), PoE-in-Use (янтарный)
Медный порт (5)	LNK/ACT (зелёный)
PoE Usage (Вт)	4 LED (янтарный): 30W, 60W, 90W, 120W
ЛОГИКА ПЕРЕКЛЮЧЕНИЯ
Архитектура коммутатора	Store-and-Forward
Производительность	1Gbps, 0.74Mpps @64 байт
MAC таблица	1K записей
Jumbo Frame	1536 байт
Flow Control	Back pressure half duplex, IEEE 802.3x full duplex
POE
Стандарт	IEEE 802.3at PoE+ PSE
Тип питания	End-span
Распиновка	1/2(+), 3/6(-)
Выходная мощность	Per port 54V DC, макс. 36W
PoE бюджет	Макс. 120W @54V, 90W @24V, 60W @12V
Макс. количество PD	Class 2:4, Class 3:4, Class 4:4
СООТВЕТСТВИЕ СТАНДАРТАМ
Регулируемое соответствие	FCC Part 15 Class A, CE
Тест на устойчивость	IEC 60068-2-32 (падение), IEC 60068-2-27 (удар), IEC 60068-2-6 (вибрация)
Стандарты	IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, PROFINET QoS
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура работы	-40 ~ 75 °C
Температура хранения	-40 ~ 85 °C
Влажность	5 ~ 90% (без конденсата)
Габариты (Ш x Г x В)	50 x 87 x 135 мм
Вес	613 г
