ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Медные порты
|
8 x 10/100/1000BASE-T RJ45, auto-MDI/MDI-X
|
|
SFP порты
|
2 x 1000BASE-SX/LX/BX (Port-9 и Port-10), совместимы с 100BASE-FX и 2500BASE-X
|
|
SFP+ порты
|
2 x 10GbBASE-SR/LR (Port-11 и Port-12), совместимы с 1000BASE-SX/LX/BX и 2500BASE-X
|
|
PoE Injector Ports
|
8 портов с 802.3bt PoE++ (Port-1 до Port-8)
|
|
Консоль
|
1 x RJ45 → RS232 (115200, 8, N, 1)
|
|
Кнопка сброса
|
>5 сек: Сброс к заводским настройкам
|
|

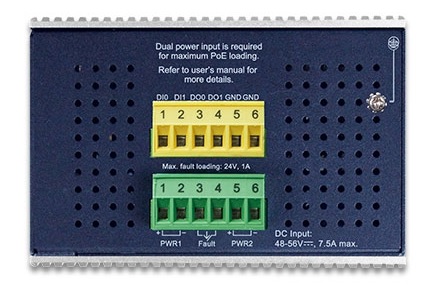

Клеммная колодка
|
Питание: Pin 1/2 – Power 1, Pin 3/4 – Fault Alarm, Pin 5/6 – Power 2
DI/DO: Pin 1/2 – DI 1&2, Pin 3/4 – DO 1&2, Pin 5/6 – GND
|
|
Сигнализация
|
Релейный выход при отказе питания, ток 1A @ 24VDC
|
|
DI/DO
|
2 DI: уровень 0 -24~2.1V, уровень 1 2.1~24V, макс. ток 10mA
2 DO: открытый коллектор до 24VDC, макс. 100mA
|
|
Установка
|
DIN-рейка или настенный монтаж
|
|
Корпус
|
Алюминиевый, IP30
|
|
ПИТАНИЕ
|
|
Требования
|
Dual DC 48~54V, 8.5A макс. (>52V рекомендовано для PoE++)
|
|
Потребление
|
Dual 54V DC: Idle 27.6W, Full PoE++ 415.2W
|
|
ESD/Surge
|
ESD: Air 8KV, Contact 6KV; Surge: 4KV
|
|
LED-ИНДИКАТОРЫ
|
|
Система
|
Power 1/2 (зелёный), Fault Alarm (красный), Ring/Ring Owner (зелёный), DI/DO (красный)
|
|
PoE порт
|
PoE++ in-use (зелёный), PoE+/af in-use (янтарный)
|
|
RJ45
|
1000 Mbps LNK/ACT (зелёный), 10/100 Mbps LNK/ACT (янтарный)
|
|
SFP
|
1000/2500 LNK/ACT (зелёный), 100 LNK/ACT (янтарный)
|
|
SFP+
|
1000/2500 LNK/ACT (зелёный), 10G LNK/ACT (янтарный)
|
|
PoE Usage
|
90W / 180W / 270W / 360W (янтарный)
|
|
ПЕРЕКЛЮЧЕНИЕ
|
|
Архитектура коммутатора
|
Store-and-Forward
|
|
Switch Fabric
|
60Gbps, non-blocking
|
|
Пропускная способность
|
44.64Mpps @ 64 bytes
|
|
Таблица MAC
|
16K записей, автообучение и устаревание
|
|
Shared Data Buffer
|
32Mbits
|
|
Flow Control
|
IEEE 802.3x (full duplex), Back pressure (half duplex)
|
|
Jumbo Frame
|
10K bytes
|
|
PoE
|
|
Стандарт
|
IEEE 802.3bt Type-4, совместим с 802.3at
|
|
Выходная мощность
|
Per порт 48-54VDC, Type-4 / Legacy / Force: макс. 95W, End-span / Mid-span: макс. 36W
|
|
Power Budget
|
Single: 240W, Dual: 360W
|
|
PoE PD
|
12.5W:8, 25W:8, 51W:6, 71W:4
|
|
Управление PoE
|
Мониторинг портов, контроль бюджета, порог использования и температуры, Enhanced Mode, PD live detection, переработка по расписанию, PoE Extend до 200м
|
|
ФУНКЦИИ УРОВНЯ 2/3
|
|
IP интерфейсы
|
Макс. 128 VLAN интерфейсов
|
|
Routing Table
|
128 статических записей, до 4K HW
|
|
Протоколы маршрутизации
|
IPv4 RIPv1/v2, OSPFv2, статический IPv4/IPv6, IPv6 OSPFv3
|
|
Port Configuration
|
Enable/disable, auto-negotiation 10/100/1000Mbps, flow control, port link, статус портов
|
|
Port Mirroring
|
TX/RX/Both, Many-to-1, RMirror, до 5 сессий
|
|
VLAN
|
802.1Q, 802.1ad, PVE, MAC/Protocol-based, Voice VLAN, MVR, GVRP; до 4K групп из 4096 ID
|
|
Spanning Tree
|
STP, RSTP, MSTP, BPDU Guard
|
|
Link Aggregation
|
Static/LACP, до 6 групп по 4 порта
|
|
IGMP/MLD Snooping
|
IPv4 IGMP v1/v2/v3, IPv6 MLD v1/v2, до 255 групп
|
|
Ring
|
ERPS, ITU-T G.8032, Major & Sub-ring
|
|
Synchronization
|
IEEE 1588v2 PTP, peer-to-peer & end-to-end transparent clock
|
|
QoS
|
8 уровней, классификация: порт, 802.1p, VLAN, DSCP/TOS
|
|
Bandwidth Control
|
Ingress/Egress: 500Kb~1000Mbps
|
|
БЕЗОПАСНОСТЬ
|
|
ACL
|
IP/MAC-based, MAC/IP/Ethertype/Protocol/VLAN/DSCP/802.1p, до 512 записей
|
|
Security
|
Port security, IP source guard до 512, Dynamic ARP inspection до 1K, статический MAC до 64, контроль командной строки
|
|
AAA
|
RADIUS, TACACS+
|
|
Network Access Control
|
802.1x, MAC-based, Local/RADIUS
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы управления
|
Console, Telnet, Web, SNMP v1/v2c; SSHv1/v2, TLS1.2, SNMPv3
|
|
Системное управление
|
Firmware через HTTP, загрузка/выгрузка конфигурации, Syslog, LLDP, NTP, Smart Discovery, CloudViewer
|
|
События
|
Remote syslog, System log, SMTP
|
|
ONVIF
|
Устройство discovery и мониторинг, Floor map
|
|
SNMP MIBs
|
RFC 1213, 1493, 1643, 2863, 2665, 2819, 2737, 2618, 2863, 2933, 3411, 4292, 4293, 4836, IEEE 802.1X PAE, LLDP, MAU-MIB
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
Регуляторные
|
FCC Part 15 Class A, CE
|
|
Стабильность
|
IEC60068-2-32/27/6 (падение, удар, вибрация)
|
|
Стандарты
|
IEEE 802.3 10/100/1000/10GbE, 802.3x/ad, 802.1D/w/s/p/Q/ad/X/LLDP, 802.3af/at/bt, 802.3ah, 802.1ag, 802.3az, IEEE 1588 PTPv2, RFC 768/783/791/792/2068/1058/2453/1112/2236/3376/2710/3810/2328/2740, ITU-T G.8032/Y.1731
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсации)
|
|
ГАБАРИТЫ И ВЕС
|
|
Размеры
|
86 x 107 x 152 мм
|
|
Вес
|
1,355 г
|
