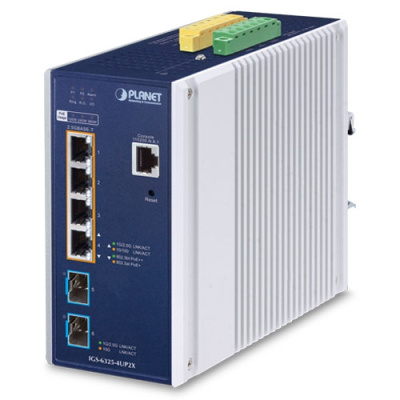

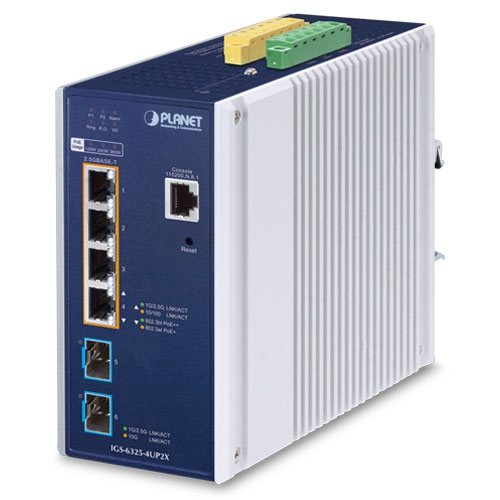

PLANET IGS-6325-4UP2X Управляемый коммутатор - это промышленный мультигигабитный управляемый коммутатор оснащен четырьмя портами 2,5GBASE-T 802.3bt PoE++, каждый из которых может обеспечивать мощность до 95 Вт, и двумя портами 10GBASE-X SFP+. Этот коммутатор выполнен в прочном металлическом корпусе со степенью защиты IP30 и может выдерживать диапазон температур от -40 до 75 градусов C, что делает работу в тяжелых промышленных условиях более стабильной. Он поддерживает множество режимов работы PoE, включая 90-ваттный режим 802.3bt type-4 PoE++ и 4-парный принудительный режим для устранения несовместимости нестандартных устройств в полевых условиях. Коммутатор оснащен технологией IEEE 802.bt PoE++, что позволяет ему подавать до 95 Вт мощности на каждое оконечное PoE-устройство, используя все четыре пары стандартных кабелей Cat5e/6 Ethernet для высокой мощность и скорость передачи данных. По сравнению с обычным 802.3at PoE+, он предлагает втрое большую мощность, что делает его идеальным решением для устройств с высоким энергопотреблением, в том числе: PoE-камеры с функцией поворота, сетевые устройства, тонкие клиенты, панельные компьютеры, оборудование POS и информационные киоски, информационные дисплеи, PoE-освещение.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты	4 x 2.5GBASE-T RJ45, поддержка 2.5G/1G/100/10Mbps
SFP+ порты	2 x 10GBASE-SR/LR SFP+, совместимость с 1000BASE-SX/LX/BX и 2500BASE-X
PoE Injector Ports	4 порта с 802.3bt PoE++ (Port-1 до Port-4)
Консоль	1 x RJ45 → RS232 (115200, 8, N, 1)
Кнопка сброса	>5 сек: Сброс к заводским настройкам

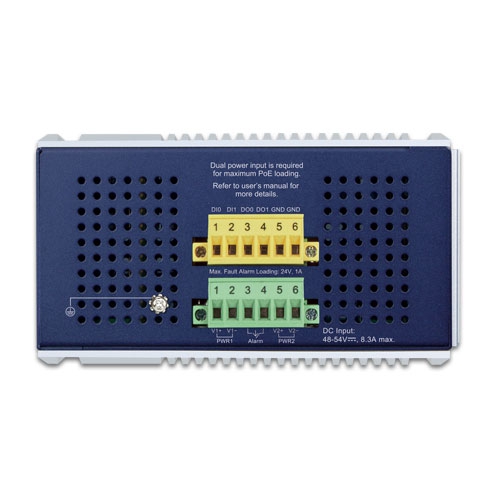

Клеммная колодка	Для питания: Pin 1/2 – Power 1, Pin 3/4 – Alarm, Pin 5/6 – Power 2 DI/DO: Pin 1/2 – DI 1&2, Pin 3/4 – DO 1&2, Pin 5/6 – GND
Сигнализация	Релейный выход для отказа питания, ток 1A @ 24VDC
DI/DO	2 DI: уровень 0 -24~2.1V, уровень 1 2.1~24V, макс. ток 10mA 2 DO: открытый коллектор до 24VDC, макс. 100mA
Корпус	Алюминиевый, IP30
Установка	DIN-рейка или настенный монтаж
Память	SDRAM 512 МБ, Flash 64 МБ
ПИТАНИЕ
Требования	DC 48-54V, макс. 8.3A
Потребление	48VDC: Idle 8.9W, Full 379W 54VDC: Idle 9.2W, Full 381W
ESD/Surge	ESD: Contact 4KVDC, Air 8KVDC; Surge: 2KVDC

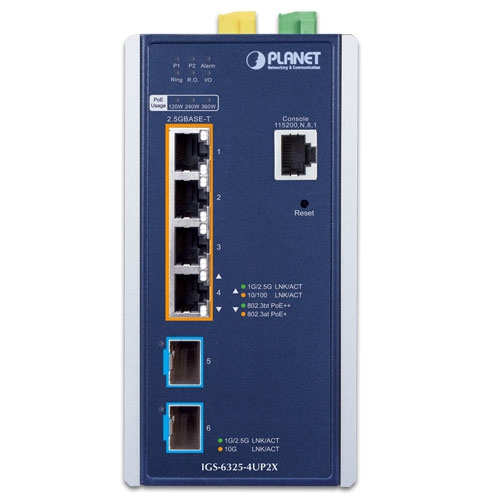

LED-ИНДИКАТОРЫ
Система	Power 1/2 (зелёный), Alarm (красный), Ring/Ring Owner (зелёный), DI/DO (красный)
PoE Usage	120W/240W/360W (янтарный)
RJ45	1G/2.5G LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный); PoE 802.3bt (зелёный), 802.3at (янтарный)
SFP+	1G/2.5G LNK/ACT (зелёный), 10G LNK/ACT (янтарный)
ПЕРЕКЛЮЧЕНИЕ
Архитектура коммутатора	Store-and-Forward
Switch Fabric	60Gbps, non-blocking
Пропускная способность	44.462 Mpps @ 64Bytes
Таблица MAC	8K записей, автообучение и устаревание
Shared Data Buffer	32Mbits
Jumbo Frame	10K bytes
Flow Control	IEEE 802.3x pause frame (full duplex), back pressure (half duplex)
PoE
Стандарт	IEEE 802.3bt Type-4
Power Output	Per порт: 48-54VDC, Type-4: макс. 95W, End-span/Mid-span: макс. 36W, Force: макс. 95W
Power Budget	Single: 240W, Dual: 360W
Макс. PD	802.3bt Type-4: 4, Type-3: 4, 802.3at Type-2: 4
ФУНКЦИИ УРОВНЯ 2
Port Configuration	Enable/disable, auto-negotiation 10/100/1000/2500Mbps, flow control, port link, статус портов
Port Mirroring	TX/RX/Both, Many-to-1, RMirror, до 5 сессий
VLAN	802.1Q, 802.1ad, PVE, MAC-based, Protocol-based, Voice VLAN, IP Subnet-based, MVR, GVRP; до 4K групп из 4095 ID
Link Aggregation	Static/LACP, до 3 групп по 6 портов
Spanning Tree	STP, RSTP, MSTP (7 MSTP instances), BPDU Guard, BPDU фильтр/прозрачный, Root Guard
IGMP Snooping	IPv4 IGMP v1/v2/v3, до 255 групп, IGMP querier support
MLD Snooping	IPv6 MLD v1/v2, до 255 групп, MLD querier support
Bandwidth Control	Ingress/Egress: 10Kbps~13.128Gbps
Ring	Поддержка ERPS, ITU-T G.8032, Major & Sub-ring
Synchronization	IEEE 1588v2 PTP, Peer-to-peer & End-to-end transparent clock
QoS	8 уровней, классификация: порт, 802.1p, VLAN tag, DSCP/ToS
БЕЗОПАСНОСТЬ
ACL	IP/MAC-based, MAC, IP, Ethertype, Protocol, VLAN, DSCP, 802.1p; до 512 записей
Security	Port security, IP source guard до 512 записей, Dynamic ARP inspection до 1K, Command line access по уровню, Static MAC до 64 записей
AAA	RADIUS client, TACACS+ client
Network Access Control	802.1x, MAC-based, Local/RADIUS authentication
УПРАВЛЕНИЕ
Базовые интерфейсы	Console, Telnet, Web, SNMP v1/v2c
Защищённые интерфейсы	SSH, TLS, SSL, SNMPv3
Системное управление	Firmware upgrade через HTTP, загрузка/выгрузка конфигурации, Syslog, LLDP, NTP, PLANET Smart Discovery, CloudViewer app
SNMP MIBs	RFC 1213, 1493, 1643, 2863, 2665, 2819, 2737, 2618, 2863, 2933, 3411, 4292, 4293, 4836, IEEE 802.1X PAE, LLDP
СООТВЕТСТВИЕ СТАНДАРТАМ
Регуляторные	FCC Part 15 Class A; CE: EN55032, EN55035
Стабильность	IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация)
Стандарты	IEEE 802.3z/ab/ae/bz/x/ad, 802.1D/w/s/p/Q/ad, 802.1X, 802.1ab, 802.3ah, 802.1ag, RFC 768/783/791/792/2068/1112/2236/3376/2710/3810/2328/5340/2453, ITU-T G.8032
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура	-40 ~ 75 °C
Температура хранения	-40 ~ 85 °C
Влажность	5 ~ 95% (без конденсации)
ГАБАРИТЫ И ВЕС
Размеры	76 x 135 x 152 мм
Вес	1,319 г
