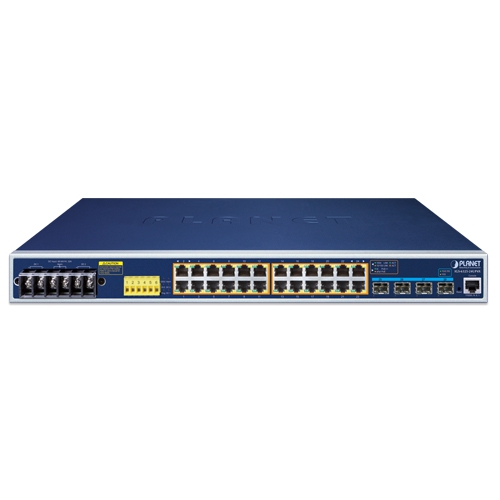

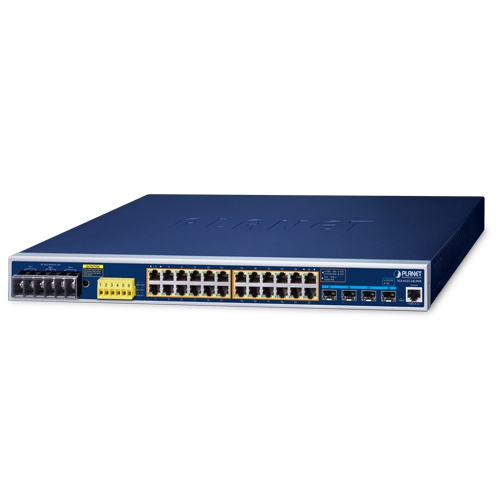

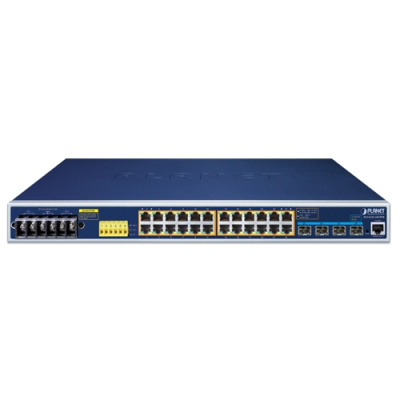

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Медные порты
|
24 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X
|
|
SFP/mini-GBIC слоты
|
4 x 100/1000BASE-X SFP (Port-21 до Port-24), совместимость с 100BASE-FX
|
|
SFP+ слоты
|
4 x 10GbBASE-SR/LR SFP+ (Port-25 до Port-28), совместимость с 1000BASE-SX/LX/BX
|
|
PoE Injector Port
|
24 порта с функцией 802.3af/at PoE (Port-1 до Port-24)
|
|
Консоль
|
1 x RJ45 → RS232 (115200, 8, N, 1)
|
|
Архитектура коммутатора
|
Store-and-Forward
|
|
Switch Fabric
|
128 Gbps, non-blocking
|
|
Пропускная способность
|
95.2 Mpps @ 64 bytes
|
|
Таблица MAC
|
16K записей, автоматическое обучение и устаревание адресов
|
|
Shared Data Buffer
|
32M bits
|
|
Flow Control
|
IEEE 802.3x pause frame (full duplex), back pressure (half duplex)
|
|
Jumbo Frame
|
10K bytes
|
|
Кнопка сброса
|
>5 сек: Сброс к заводским настройкам
|
|
ESD защита
|
5KV DC
|
|
Корпус
|
Металл, IP30
|
|
Установка
|
Монтаж в стойку (rack-mountable)
|
|
Клеммная колодка
|
Фиксированная 6-pin для питания: Pin 1/2 – Power 1, Pin 3/4 – сигнал ошибки, Pin 5/6 – Power 2
Съёмная 6-pin для DI/DO: Pin 1/2 – DI 1&2, Pin 3/4 – DO 1&2, Pin 5/6 – GND
|
|
Сигнализация
|
Релейный выход для отказа питания, ток 1A @ 24V DC
|
|
DI/DO
|
2 DI: уровень 0 -24V~2.1V, уровень 1 2.1V~24V, макс. ток 10mA
2 DO: открытый коллектор до 24V DC, макс. 100mA
|
|
LED-индикация
|
System: DC1/2 (зелёный), Fault Alarm (красный), Ring (зелёный), Ring Owner (зелёный), DIDO (красный)
Per RJ45 PoE+: PoE-in-Use (янтарный), LNK/ACT (зелёный)
SFP Combo: 1000Mbps LNK/ACT (зелёный), 100Mbps LNK/ACT (янтарный)
SFP+: 1Gbps LNK/ACT (зелёный), 10Gbps LNK/ACT (янтарный)
|
|
ПИТАНИЕ
|
|
Требования
|
Двойное 48~56V DC (>53V DC для PoE+), 11A
|
|
Потребление
|
Power on: 33W, макс. 540W с PoE
|
|
PoE
|
|
Стандарт
|
IEEE 802.3af/at
|
|
Выходная мощность
|
af: 48V~51V DC, макс. 15.4W
at: 52V~56V DC, макс. 36W
|
|
Бюджет мощности
|
48V: Single 240W, Dual 300W
52~56V: Single 240W, Dual 440W
|
|
Макс. PD
|
Class 2 – 24, Class 3 – 24, Class 4 – 16
|
|
ФУНКЦИИ УРОВНЯ 2
|
|
Port Configuration
|
Enable/disable, auto-negotiation, flow control, power saving, статус портов
|
|
Port Mirroring
|
TX/RX/Both, Many-to-1, до 4 сессий
|
|
VLAN
|
802.1Q, 802.1ad, Private VLAN Edge, MAC-based, Protocol-based, Voice VLAN, MVR, GVRP; до 256 групп из 4096 ID
|
|
Link Aggregation
|
Static/LACP, до 14 групп по 16 портов
|
|
Spanning Tree
|
STP, RSTP, MSTP
|
|
QoS
|
8 уровней приоритетов, классификация трафика, порт, 802.1p, VLAN tag, DSCP/TOS
|
|
IGMP Snooping
|
IPv4 IGMP v1/v2/v3, до 255 multicast групп, IGMP querier support
|
|
MLD Snooping
|
IPv6 MLD v1/v2, до 255 multicast групп, MLD querier support
|
|
ACL
|
IP/MAC-based, до 256 записей
|
|
Bandwidth Control
|
Ingress 10Kbps~13Gbps, Egress 100Kbps~13Gbps
|
|
ФУНКЦИИ УРОВНЯ 3
|
|
IP Interfaces
|
Макс. 128 VLAN интерфейсов
|
|
Routing Table
|
Макс. 128 записей
|
|
Routing Protocols
|
IPv4/IPv6 static, IPv4 OSPFv2 dynamic routing
|
|
УПРАВЛЕНИЕ
|
|
Базовые интерфейсы
|
Console, Telnet, Web, SNMP v1/v2c
|
|
Защищённые интерфейсы
|
SSH, TLS, SSL, SNMP v3
|
|
SNMP MIBs
|
RFC 1213, 1493, 1643, 2863, 2665, 2819, 2737, 2618, 2933, 3411, 4292, IEEE 802.1X PAE, LLDP
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
Регуляторные
|
FCC Part 15 Class A, CE
|
|
Стандарты
|
IEEE 802.3/3u/3z/3ab/3ae/3x/3ad, 802.1D/w/s/p/Q/ad, 802.1X, 802.1ab, 802.3ah, 802.1ag, 802.3af/at, 1588 PTPv2, ITU G.8032 ERPS, ITU-T Y.1731, RFC 768/791/792/793/2068/1112/2236/3376/2710/3810
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсации)
|
|
ГАБАРИТЫ И ВЕС
|
|
Размеры
|
440 x 300 x 44 мм, 1U
|
|
Вес
|
3.8 кг
|
