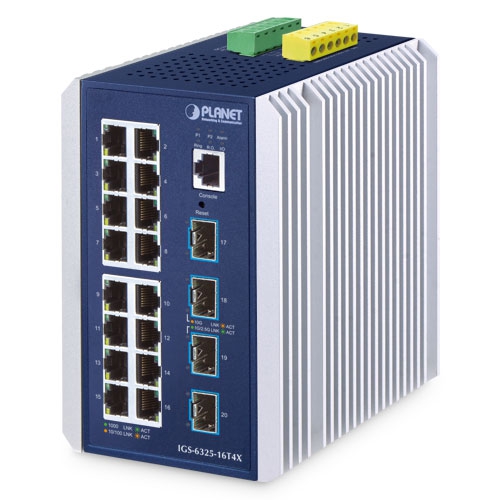

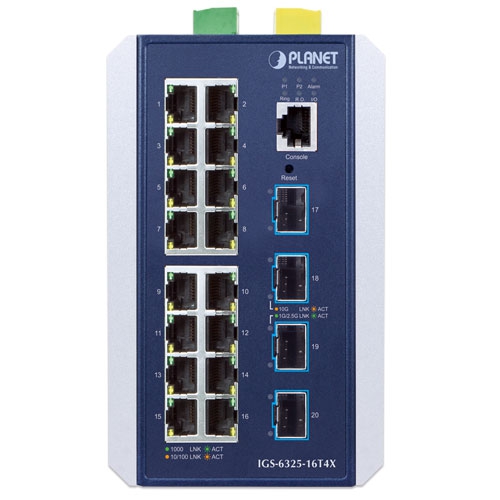

ИНТЕРФЕЙСЫ
|
|
Медные порты
|
16 x 10/100/1000BASE-T RJ45 с авто-MDI/MDI-X
|
|
SFP порты
|
-
|
|
SFP+ порты
|
4 x 10GBASE-SR/LR SFP+ (Port 17-20), совместимы с 1000BASE-SX/LX/BX и 2500BASE-X
|
|
Консоль
|
1 x RJ45-to-RS232 (115200, 8, N, 1)
|
|
SDRAM
|
512 Мбайт
|
|
Flash память
|
64 Мбайт
|
|
Кнопка сброса
|
Удержание > 5 сек: сброс до заводских настроек
|
|

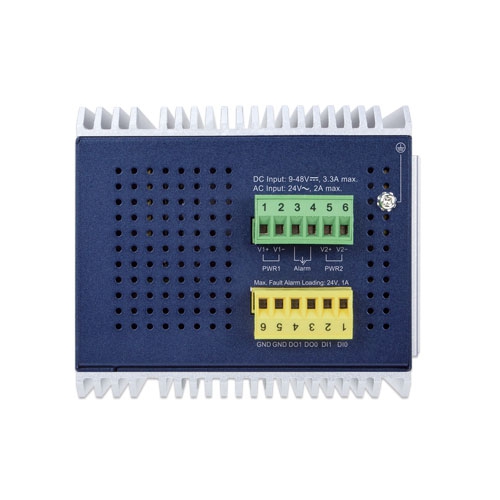

КОННЕКТОРЫ
|
|
Питание
|
Съемный 6-контактный клеммник (Pin 1/2 – Power 1, Pin 3/4 – сигнал аварии, Pin 5/6 – Power 2)
|
|
DI/DO интерфейс
|
Съемный 6-контактный клеммник (Pin 1/2 – DI1&2, Pin 3/4 – DO1&2, Pin 5/6 – GND)
|
|
СИГНАЛИЗАЦИЯ
|
|
Авария питания
|
Реле, нагрузка до 1A @ 24V DC
|
|
Цифровые входы (DI)
|
2 входа: уровень 0: -24~2.1В, уровень 1: 2.1~24В, макс. нагрузка 10мА @ 24В DC
|
|
Цифровые выходы (DO)
|
2 выхода: открытый коллектор, до 24В DC, 100мА
|
|
УСТАНОВКА И КОРПУС
|
|
Монтаж
|
DIN-рейка или настенный монтаж
|
|
Корпус
|
IP30, алюминиевый
|
|
ПИТАНИЕ
|
|
Требования
|
DC 9~48В, макс. 3.3А; AC 24В, макс. 2А
|
|
Потребление при DC
|
Макс. 14.4 Вт (работа), 24 Вт (полная нагрузка)
|
|
Потребление при AC
|
Макс. 13.5 Вт (работа), 23 Вт (полная нагрузка)
|
|
ЗАЩИТА
|
|
ESD защита
|
6KV DC
|
|
Защита от перенапряжений
|
4KV DC
|
|
ИНДИКАТОРЫ LED
|
|
Система
|
Power 1 (зелёный), Power 2 (зелёный), Fault Alarm (красный), Ring (зелёный), Ring Owner (зелёный), DIDO (красный)
|
|
RJ45 порты
|
1000Mbps LNK/ACT (зелёный), 10/100Mbps LNK/ACT (янтарный)
|
|
SFP+ порты
|
1G/2.5G LNK/ACT (зелёный), 10Gbps LNK/ACT (янтарный)
|
|
КОММУТАЦИЯ (LAYER 2)
|
|
Архитектура
|
Store-and-Forward
|
|
Пропускная способность
|
112 Гбит/с, non-blocking
|
|
Производительность
|
83.3 млн пакетов/с @ 64 байт
|
|
Таблица MAC
|
32K записей, автоматическое обучение и устаревание
|
|
Общий буфер
|
32 Мбит
|
|
Flow Control
|
IEEE 802.3x pause frame (full duplex), Back pressure (half duplex)
|
|
Jumbo Frame
|
До 10 Кбайт
|
|
КОММУТАЦИЯ (LAYER 3)
|
|
IP интерфейсы
|
Макс. 128 VLAN интерфейсов
|
|
Таблица маршрутизации
|
Макс. 128 статических, 4000 аппаратных записей
|
|
Протоколы маршрутизации
|
IPv4 RIPv1/v2, OSPFv2, статическая маршрутизация
IPv6 OSPFv3, статическая маршрутизация
|
|
ПОРТОВАЯ КОНФИГУРАЦИЯ
|
|
Функции портов
|
Включение/выключение, автоопределение 10/100/1000Mbps, управление дуплексом и потоком,
Отображение статуса, зеркалирование TX/RX/оба, Many-to-1 монитор, RMirror (Cisco RSPAN, до 5 сессий)
|
|
VLAN
|
|
Поддержка VLAN
|
IEEE 802.1Q, 802.1ad Q-in-Q, Private VLAN Edge, MAC/Protocol/Voice/IP subnet VLAN,
MVR, GVRP, до 4000 VLAN групп из 4096 ID
|
|
SPANNING TREE
|
|
Протоколы
|
IEEE 802.1D, 802.1w Rapid, 802.1s MSTP, BPDU Guard
|
|
AGGREGATION
|
|
Link Aggregation
|
IEEE 802.3ad LACP/статическая, 10 групп, до 16 портов в группе
|
|
IGMP/MLD SNOOPING
|
|
IGMP Snooping
|
IPv4 (v1/v2/v3), поддержка querier, до 255 групп
|
|
MLD Snooping
|
IPv6 (v1/v2), поддержка querier, до 255 групп
|
|
КОЛЬЦО (RING)
|
|
Поддержка
|
ERPS, ITU-T G.8032, основные и подсети кольца, время восстановления
|
|
СИНХРОНИЗАЦИЯ
|
|
IEEE 1588v2 PTP
|
Peer-to-peer и End-to-end transparent clock
|
|
КАЧЕСТВО ОБСЛУЖИВАНИЯ (QoS)
|
|
Приоритеты
|
8 уровней, strict priority и WRR
|
|
Классификация
|
По порту, 802.1p, VLAN тегу, DSCP/ToS
|
|
КОНТРОЛЬ ПОЛОСЫ ПРОПУСКАНИЯ
|
|
Ширина полосы
|
Контроль на порт, Ingress и Egress 100Kbps–1000Mbps
|
|
БЕЗОПАСНОСТЬ
|
|
ACL
|
IP/MAC ACL, до 256 записей, фильтрация по MAC, IP, Ethertype, протоколу, VLAN, DSCP, 802.1p
|
|
Безопасность
|
Port security;
IP source guard (512 записей);
Dynamic ARP inspection (1K записей);
Управление CLI по уровню пользователя;
Статические MAC-адреса (64 записи)
|
|
AAA
|
RADIUS клиент, TACACS+ клиент
|
|
Network Access Control
|
IEEE 802.1X, MAC-авторизация, локальная/RADIUS аутентификация
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы
|
Консоль, Telnet, Web, SNMP v1/v2c, SSHv1/v2, TLS v1.2, SNMPv3
|
|
Обновление ПО
|
HTTP через Ethernet
|
|
Логирование
|
Удалённый Syslog, системный журнал
|
|
Протоколы
|
LLDP, NTP, PLANET Smart Discovery Utility, PLANET CloudViewerPro app
|
|
Управление событиями
|
Удалённый syslog, SMTP
|
|
СТАНДАРТЫ
|
|
Регуляторные
|
FCC Part 15 Class A, CE
|
|
Испытания
|
IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация)
|
|
Ethernet стандарты
|
IEEE 802.3 10BASE-T, 802.3u 100BASE-TX/FX, 802.3z Gigabit SX/LX, 802.3ab Gigabit 1000T,
802.3ae 10Gb/s Ethernet, 802.3x flow control, 802.3ad LACP, 802.1D/w/s STP,
802.1p QoS, 802.1Q VLAN tagging, 802.1ad Q-in-Q, 802.1X Port Authentication,
802.1ab LLDP, 802.3ah OAM, 802.1ag CFM, 802.3az EEE, IEEE 1588 PTPv2
|
|
IP протоколы
|
RFC 768 UDP, RFC 1350 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP,
RFC 1058 RIP v1, RFC 2453 RIP v2, RFC 1112 IGMP v1, RFC 2236 IGMP v2, RFC 3376 IGMP v3,
RFC 2710 MLD v1, RFC 3810 MLD v2, RFC 2328 OSPF v2, RFC 2740 OSPF v3,
ITU-T G.8032 ERPS Ring, ITU-T Y.1731 Performance Monitoring
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Температура эксплуатации
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсата)
|
|
РАЗМЕРЫ И ВЕС
|
|
Габариты (Ш x Г x В)
|
96 x 107 x 152 мм
|
|
Вес
|
1,503 г
|
