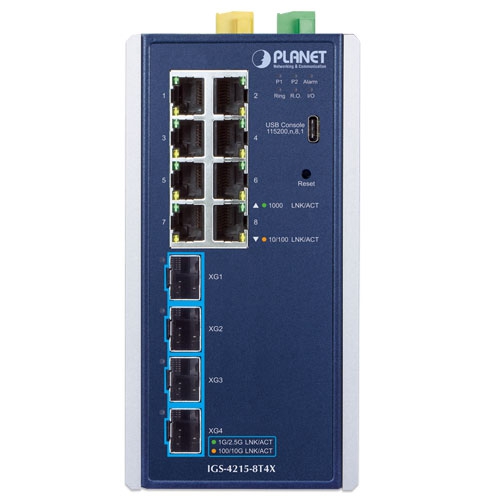

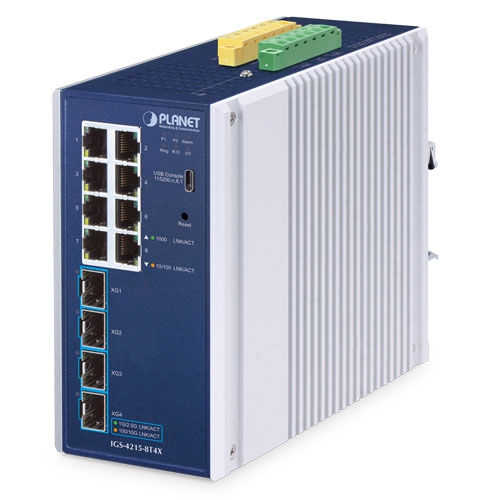

PLANET IGS-4215-8T4X Промышленный управляемый коммутатор- специально разработанный для нужд тяжелых промышленных сред, является новейшим управляемым гигабитным коммутатором L2/L4 на DIN-рейке от PLANET. Благодаря двойному управлению стеком IPv6/IPv4 и встроенному механизму гигабитной коммутации L2/L4 этот коммутатор предоставляет целый ряд универсальных функций для промышленных условий. Имея 8 портов 10/100/1000BASE-T и 4 оптоволоконных слота 10GBASE-X SFP+,он обеспечивает непоколебимую и стабильную работу. Безупречно работая при температуре от -40 до 75 °C, он демонстрирует замечательную адаптируемость. В дополнение к своей универсальности коммутатор оснащен консольным портом USB Type C для удобного управления и помещен в прочный алюминиевый корпус со степенью защиты IP30, обеспечивающий долговечность и надежность в сложных промышленных условиях.

IGS-4215-8T4X поддерживает протоколы SSHv2 и TLSv1.2, обеспечивая надежную защиту от сложных угроз. Он поддерживает ряд функций кибербезопасности, таких как DHCP Snooping, IP Source Guard, динамическая защита от проверки ARP, контроль доступа к сети на основе портов 802.1x, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMPv3 и т. д., дополняя его как универсальное решение. решение безопасности.

Технические характеристики

ИНТЕРФЕЙСЫ
Медные порты	8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (Порты 1–8)
SFP порты	4 x 10GBASE-SR/LR SFP+ (Порты XG1–XG4), обратно совместимы с 1G/2.5GBASE-SX/LX/BX SFP трансиверами
Консоль	1 x USB Type C to RS232 (115200, 8, N, 1)
Кнопка сброса	Удержание > 5 сек: сброс к заводским настройкам

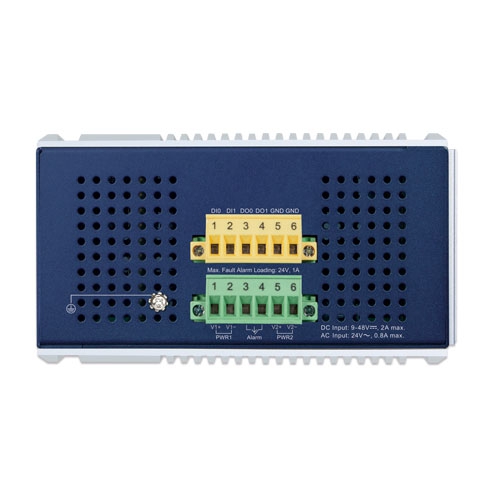

Разъёмы	Съемный 6-контактный клеммник: Pin 1/2 — питание 1; Pin 3/4 — сигнал аварии; Pin 5/6 — питание 2 Съемный 6-контактный клеммник DI/DO: Pin 1/2 — DI 1 & 2; Pin 3/4 — DO 1 & 2; Pin 5/6 — GND
Авария	Реле, нагрузка до 1A @ 24V AC
DI (цифровые входы)	2 входа: уровень 0: -24…2.1 В, уровень 1: 2.1…24 В, макс. нагрузка 10mA @ 24V DC
DO (цифровые выходы)	2 выхода: открытый коллектор до 24V DC, 100mA макс.
ПИТАНИЕ И ЭНЕРГОПОТРЕБЛЕНИЕ
Требования	9~48V DC, 2A макс. или 24V AC, 0.8A макс.
Потребление DC	Макс. 5.57 Вт (система в работе), 11.6 Вт (полная нагрузка)
Потребление AC	Макс. 4.7 Вт (система в работе), 10.6 Вт (полная нагрузка)
КОРПУС И ЗАЩИТА
Корпус	IP30 алюминиевый
Монтаж	DIN-рейка, настенное крепление
ESD Защита	Контакт 6KV DC, воздушный разряд 8KV DC
ИНДИКАТОРЫ LED
Система	Power 1 (зелёный), Power 2 (зелёный), Alarm (красный), Ring (зелёный), R.O. (зелёный), I/O (красный)
Медные порты	1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный)
SFP порты	1G/2.5G LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный)
КОММУТАЦИЯ
Архитектура	Store-and-Forward
Коммутационная матрица	96 Гбит/с, non-blocking
Пропускная способность	71.43 млн пакетов/с @64 байт
Таблица MAC	16K записей
Общий буфер	12 Мбит
Flow Control	IEEE 802.3x (full duplex), back pressure (half duplex)
Jumbo Frame	До 12 Кбайт
LAYER 2 ФУНКЦИИ
Портовое зеркалирование	TX/RX/оба направления, до 4 сессий, many-to-1 мониторинг
VLAN	802.1Q тегирование, 802.1ad Q-in-Q, Voice VLAN, Protocol VLAN, Private VLAN (защищённый порт), GVRP, Management VLAN, До 256 VLAN групп из 4094 ID
Агрегация ссылок	IEEE 802.3ad LACP и статический, 8 групп по 8 портов
Spanning Tree	IEEE 802.1D, 802.1w Rapid, 802.1s MSTP, BPDU Guard/Filtering/Forwarding
IGMP Snooping	IPv4 v2/v3, поддержка querier, до 256 групп
MLD Snooping	IPv6 v2/v3, поддержка querier, до 256 групп
QOS
Приоритеты	8 уровней с маппингом ID, strict priority и WRR
Классификация трафика	По порту, 802.1p, DSCP/IP прецеденту IPv4/IPv6
Ограничение полосы	Ingress/Egress лимит на порт
БЕЗОПАСНОСТЬ
ACL	IPv4/IPv6 IP- и MAC-ACL, до 256 записей
Port Security	IEEE 802.1X, встроенный RADIUS клиент, TACACS+ аутентификация
MAC безопасность	IP-MAC биндинг, MAC фильтр, до 256 статических MAC
Дополнительно	DHCP Snooping, Option82, STP BPDU защита, DoS защита, ARP инспекция, IP source guard
УПРАВЛЕНИЕ
Интерфейсы	USB to RS232 консоль, Web, Telnet, SNMP v1/v2c, SSHv2, TLSv1.2, SNMPv3
Обновление ПО	HTTP/TFTP через Ethernet
Протоколы и утилиты	LLDP, SNTP, PLANET Smart Discovery, PLANET NMS/CloudViewer/CloudViewerPro
Логирование	Удалённый и локальный Syslog, системный журнал
СТАНДАРТЫ
Регулирование	FCC Part 15 Class A, CE
Испытания	IEC 60068-2-32 (падение), IEC 60068-2-27 (удар), IEC 60068-2-6 (вибрация)
Ethernet	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/FX, IEEE 802.3z Gigabit SX/LX, IEEE 802.3ab Gigabit 1000BASE-T, IEEE 802.3ae 10Gb/s Ethernet, IEEE 802.3x Flow Control и Back Pressure, IEEE 802.3ad Port Trunk с LACP, IEEE 802.1D/w/s STP/RSTP/MSTP, IEEE 802.1p QoS, IEEE 802.1Q VLAN Tagging и 802.1ad Q-in-Q, IEEE 802.1x Port Authentication, IEEE 802.1ab LLDP, IEEE 802.3az Energy-Efficient Ethernet
IP протоколы	RFC 768 UDP, RFC 783 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP, RFC 1112 IGMP v1, RFC 2236 IGMP v2, RFC 3376 IGMP v3, RFC 2710 MLD v1, RFC 3810 MLD v2, ITU-T G.8032 ERPS Ring
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура	-40 ~ 75 °C
Температура хранения	-40 ~ 85 °C
Влажность	5 ~ 95% без конденсата
РАЗМЕРЫ И ВЕС
Габариты (Ш x Г x В)	76 x 135 x 152 мм
Вес	1232 г
