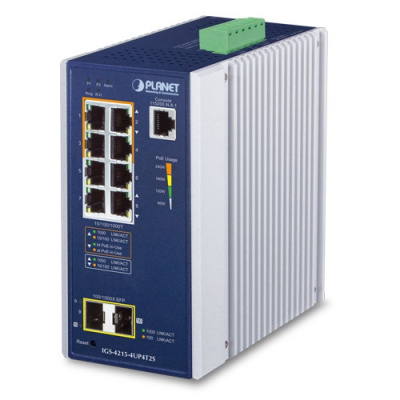

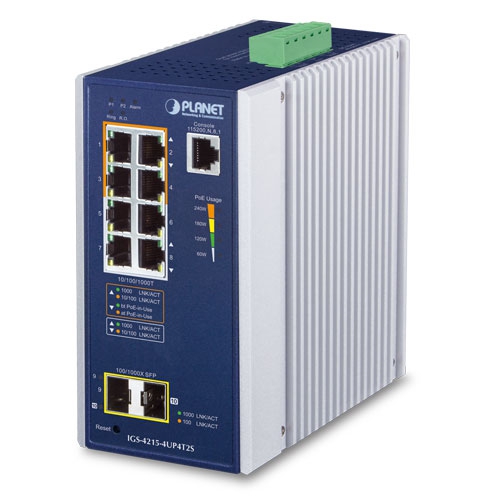

PLANET IGS-4215-4UP4T2S Управляемый коммутатор является новым членом семейства управляемых гигабитных коммутаторов PoE+ PLANET промышленного класса уровня L2/L4 с интеллектуальными функциями PoE PLANET для повышения доступности критически важных бизнес-приложений. Он обеспечивает управление трафиком IPv6/IPv4, его процессор поддерживает функции коммутации L2/L4 Gigabit. Он оснащен 4 портами 10/100/1000BASE-T с 95-ваттным 802.3bt PoE++, 4 дополнительными медных портами Gigabit и еще 2 дополнительными портами 100/1000BASE-T. Оптоволоконные разъемы X SFP могут служить для передачи данных и видео. Он способен надежно, стабильно и бесшумно работать в сложных условиях среде без снижения производительности. Он предоставляет подключаемым устройствам бюджетом мощности до 240 Вт PoE, работает при температурах от -40 до 75 градусов C и собран в прочном металлическом корпусе IP30.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты	8 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (Порты 1–8)
PoE Injector порты	4 порта с функцией 802.3af/802.3at/802.3bt PoE++ (Порты 1–4)
SFP порты	2 x 1000BASE-SX/LX/BX (Порты 9–10), совместимы с 100BASE-FX SFP
Консоль	1 x RS232-to-RJ45 (115200, 8, N, 1)
RAM	128 МБ
Flash-память	16 МБ
Кнопка сброса	> 5 сек: Сброс к заводским настройкам

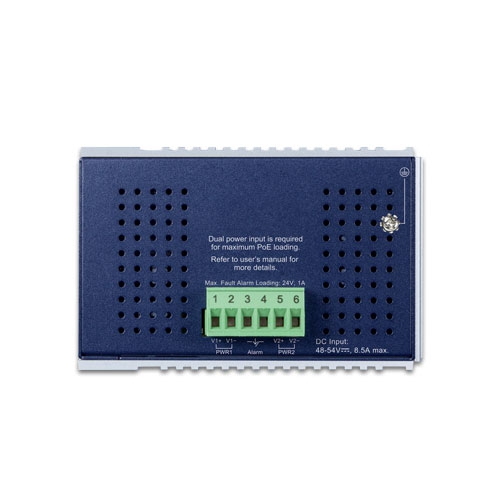

Разъём	Съёмный 6-контактный терминальный блок (Pin 1/2 – питание 1, Pin 3/4 – сигнал тревоги, Pin 5/6 – питание 2)
Тревога	Релейный выход при отказе питания, нагрузка 1A @ 24V AC
Электропитание	48~54V DC, 8.5A (рекомендуется >52V DC для PoE++)
Потребление/рассеивание	Система включена: макс. 8.2 W/27.96 BTU; Полная нагрузка PoE: макс. 264 W/900.24 BTU
Корпус	IP30 алюминиевый
Установка	DIN-рейка и настенный монтаж
ESD защита	Контакт 6KV DC, воздушный 8KV DC
Защита от перенапряжения	4KV DC

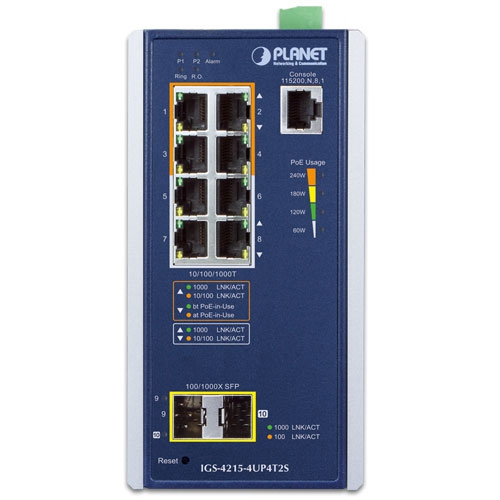

LED ИНДИКАТОРЫ
Система	Power 1/2 (зелёный), Fault Alarm (красный), Ring (зелёный), R.O. (зелёный)
PoE++ порты (1–4)	1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный), 802.3bt PoE++ in-use x1 (зелёный), 802.3at/af PoE-in-use x1 (янтарный)
Ethernet порты (5–8)	1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный)
SFP порты (9–10)	1000 LNK/ACT (зелёный), 100 LNK/ACT (янтарный)
PoE Usage	60W, 120W, 180W, 240W (янтарный)
ЛОГИКА ПЕРЕКЛЮЧЕНИЯ
Архитектура коммутатора	Store-and-Forward
Производительность	20Gbps, 14.8 Mpps @64 байт
MAC таблица	8K записей
Буфер данных	4.1 Мбит
Flow Control	IEEE 802.3x full-duplex, back pressure half-duplex
Jumbo Frame	10 Kбайт
POE
Стандарт	IEEE 802.3bt PoE++ Type-4
Тип питания	End-span, Mid-span, BT
Распиновка	802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-); 802.3at End-span: 1/2(-), 3/6(+); 802.3at Mid-span: 4/5(+), 7/8(-)
Выходная мощность	48-54V DC; Type-4: макс. 95W; End-span: макс. 36W; Mid-span: макс. 36W; Force: макс. 95W
PoE бюджет	Макс. 240W
Макс. количество PD	90W Type-4: 2, 60W Type-3: 4, 30W Type-2: 8
Функции PoE	Enhanced Mode (Standard/Legacy/Force), PD Alive Check, Scheduled Power Recycling, PoE Schedule, Usage Monitoring, PoE Extension, Active Device Detection
LAYER 2 ФУНКЦИИ
VLAN	802.1Q, 802.1ad, Voice, Protocol, Private, GVRP, Management VLAN (до 256 групп)
Link Aggregation	IEEE 802.3ad LACP и статический, 5 групп, 8 портов/группа
Spanning Tree	STP, RSTP, MSTP, BPDU Guard/Filtering/Forwarding
IGMP Snooping	IPv4 v2/v3, IGMP querier, до 256 multicast групп
MLD Snooping	IPv6 v2/v3, до 256 multicast групп
ACL	IPv4/IPv6 IP/MAC, до 256 записей
QoS	8 уровней приоритета, strict/WPR, классификация трафика, rate limit per port
Ring	ERPS, ITU-T G.8032
БЕЗОПАСНОСТЬ
Port Security	IEEE 802.1X, RADIUS/TACACS+ клиент, IP-MAC binding, DHCP Snooping, ARP Inspection, DoS prevention
УПРАВЛЕНИЕ
Интерфейсы	RS232-RJ45, Web, Telnet, SNMP v1/v2c; Secure: SSHv2, TLS1.2, SNMPv3
Функции	Обновление прошивки, upload/download конфигурации, LLDP, SNTP, PLANET Smart Discovery, NMS/CloudViewer, Remote/Local Syslog
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура работы	-40 ~ 75 °C
Температура хранения	-40 ~ 85 °C
Влажность	5 ~ 95% (без конденсата)
Габариты (Ш x Г x В)	76.8 x 107.3 x 152 мм
Вес	1,054 г
