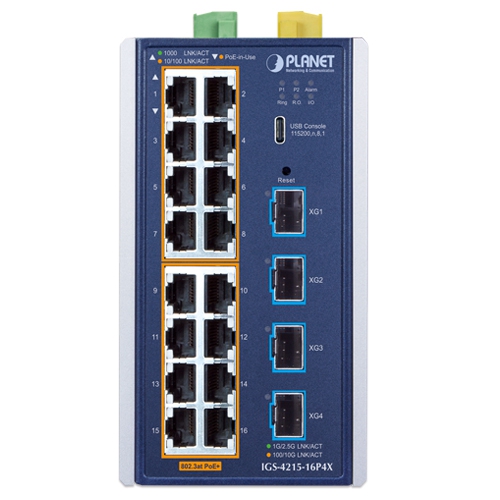

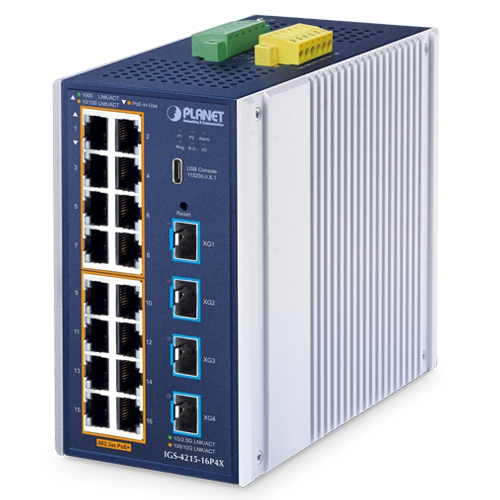

PLANET IGS-4215-16P4X Промышленный управляемый коммутатор это управляемый гигабитный коммутатор PLANET уровня 2+ с поддержкой PoE+ промышленного класса, устанавливаемый на DIN-рейку. Он оснащён статической маршрутизацией уровня 2+ для улучшения взаимодействия между VLAN и повышения эффективности сети. Он предлагает 16 портов 10/100/1000BASE-T с поддержкой PoE+ 802.3at (до 36 Вт на порт) и 4 оптоволоконных слота 10GBASE-X SFP+ для высокоскоростных восходящих соединений.

IGS-4215-16P4X — это промышленный коммутатор PLANET L2+ Managed Gigabit PoE+ с креплением на DIN-рейку, поддерживающий статическую маршрутизацию L2+ для улучшения связи между VLAN и повышения эффективности сети. Он имеет 16 портов 10/100/1000BASE-T с 802.3at PoE+ (до 36 Вт на порт) и 4 оптоволоконных слота 10GBASE-X SFP+ для высокоскоростных восходящих соединений.

С общим бюджетом мощности PoE в 360 Вт (достижимым при наличии двух входов питания), он поддерживает различные устройства PoE, включая IP-камеры и беспроводные точки доступа. Работая при экстремальных температурах от -40 до 75 °C, IGS-4215-16P4X отличается расширенным управлением PoE, поддержкой двойного стека IPv6/IPv4. Коммутатор собран в прочном алюминиевом корпусе IP30. Его консольный порт USB Type-C обеспечивает простое управление, что делает его надежным выбором для сложных промышленных условий.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты	16 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (Порты 1–16)
PoE Injector порты	16 портов с функцией 802.3at PoE+ (Порты 1–16)
SFP+ порты	4 x 10GBASE-SR/LR SFP+ (Порты XG1–XG4), совместимы с 100M/1G/2.5GBASE-SX/LX/BX SFP
Консоль	1 x USB Type C to RS232 (115200, 8, N, 1)
Кнопка сброса	> 5 сек: Сброс к заводским настройкам

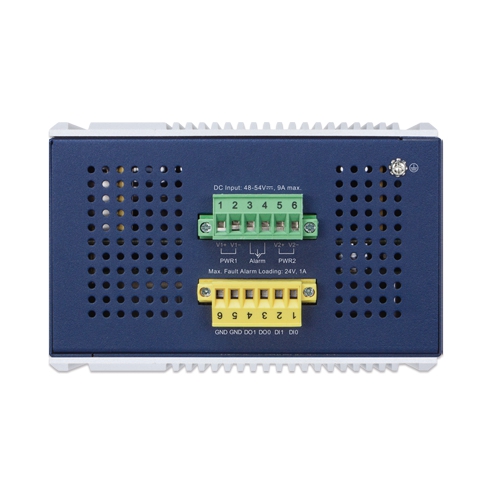

Разъёмы	Съёмный 6-контактный терминальный блок: Power 1/2, сигнал тревоги; дополнительный DI/DO: DI 1/2, DO 1/2, GND
Тревога	Релейный выход при отказе питания, нагрузка 1A @ 24V AC
DI/DO	2 цифровых входа: 0: -24~2.1V, 1: 2.1~24V, нагрузка до 10mA; 2 цифровых выхода: Open collector, 24V DC, 100mA макс.
Электропитание	48~54V DC, 9A макс.
Потребление/рассеивание	Система включена: макс. 9.1 W/31.06 BTU; Полная нагрузка PoE: макс. 402 W/1372.1 BTU
Корпус	IP30 алюминиевый
Установка	DIN-рейка и настенный монтаж
ESD защита	Контакт 6KV DC, воздушный 8KV DC
LED ИНДИКАТОРЫ
Система	Power 1/2 (зелёный), Alarm (красный), Ring (зелёный), R.O. (зелёный), I/O (красный)
PoE+ порты (1–16)	PoE in-use (янтарный), LNK/ACT 1000 (зелёный), LNK/ACT 10/100 (янтарный)
SFP+ порты (XG1–XG4)	1G/2.5G LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный)
ЛОГИКА ПЕРЕКЛЮЧЕНИЯ
Архитектура коммутатора	Store-and-Forward
Производительность	112Gbps, 83.33Mpps @64 байт
MAC таблица	32K записей
Буфер данных	12 Мбит
Flow Control	IEEE 802.3x full-duplex, back pressure half-duplex
Jumbo Frame	12 Kбайт
POE
Стандарт	IEEE 802.3at PoE+ PSE
Тип питания	End-span
Распиновка	1/2(-), 3/6(+)
Выходная мощность	IEEE 802.3af: 48–51V DC, макс. 15.4W; IEEE 802.3at: 51–54V DC, макс. 36W
PoE бюджет	Single input: макс. 240W; Dual input: макс. 360W
Макс. количество PD	Class 2:16, Class 3:16, Class 4:12
Функции PoE	PD Alive Check, Scheduled Power Recycling, PoE Schedule, Usage Monitoring, PoE Extension, Enhanced Mode, Active Device Detection, Power Recycling, 4 schedule profiles, Extend Mode до 250 м
LAYER 2 ФУНКЦИИ
VLAN	802.1Q, 802.1ad, Voice, Protocol, Private, GVRP, Management VLAN (до 256 групп)
Link Aggregation	IEEE 802.3ad LACP и статический, 8 групп, 8 портов/группа
Spanning Tree	STP, RSTP, MSTP, BPDU Guard/Filtering/Forwarding
IGMP Snooping	IPv4 v2/v3, IGMP Querier, до 256 multicast групп
MLD Snooping	IPv6 v2/v3, до 256 multicast групп
ACL	IPv4/IPv6 IP/MAC, до 256 записей
QoS	8 уровней приоритета, strict/WPR, классификация трафика, rate limit per port
Ring	ERPS, ITU-T G.8032
LAYER 3 ФУНКЦИИ
IP интерфейсы	Макс. 64 VLAN интерфейса
Маршрутизация	Макс. 32 записи в таблице маршрутов, IPv4/IPv6 hardware static routing
БЕЗОПАСНОСТЬ
Port Security	RADIUS/TACACS+ клиент, IP-MAC binding, MAC фильтр, статические MAC до 256 записей, DHCP Snooping, ARP Inspection, DoS prevention
УПРАВЛЕНИЕ
Интерфейсы	USB-RS232 Console, Web, Telnet, SNMP v1/v2c; Secure: SSHv2, TLS1.3, SNMPv3
Функции	Обновление прошивки, upload/download конфигурации, LLDP, SNTP, PLANET Smart Discovery, NMS/CloudViewer/CloudViewerPro, Remote/Local Syslog
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура работы	-40 ~ 75 °C
Температура хранения	-40 ~ 85 °C
Влажность	5 ~ 95% (без конденсата)
Габариты (Ш x Г x В)	86 x 135 x 152 мм
Вес	1,754 г
