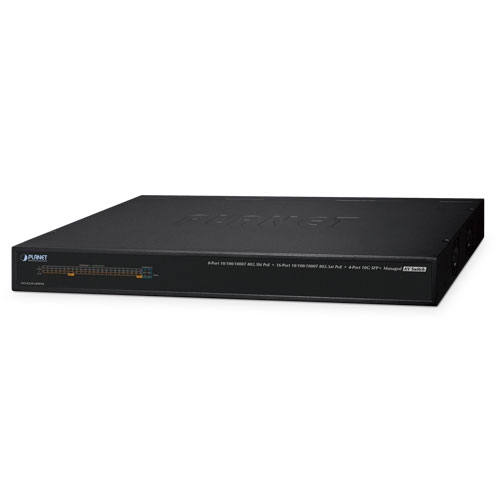

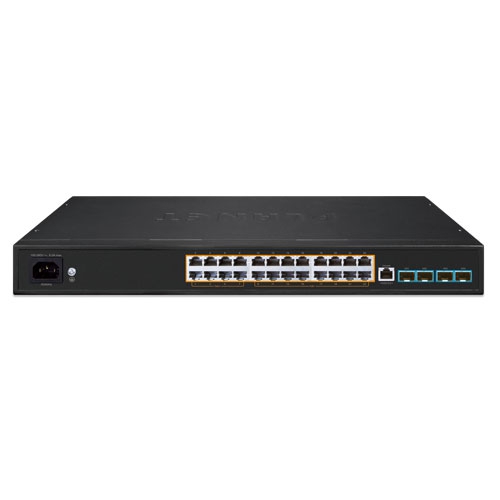

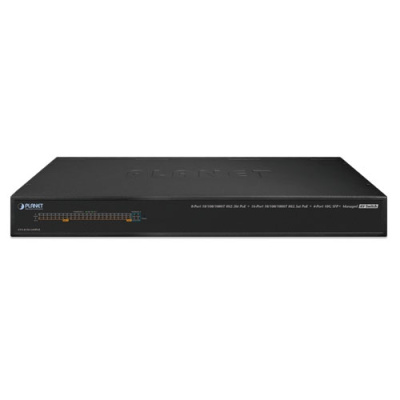

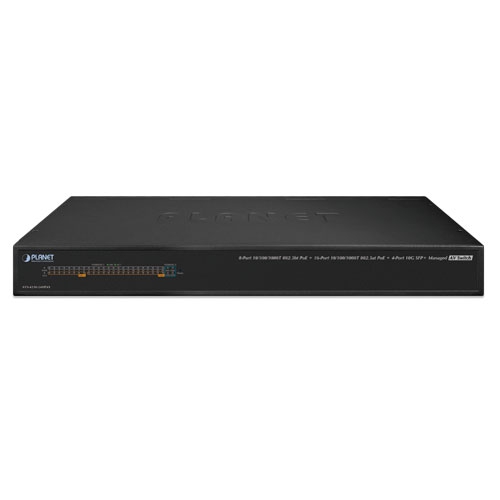

PLANET AVS-4210-24HP4X Управляемый Коммутатор - последняя инновация Planet, специально разработана для растущих потребностей профессиональной AV-индустрии. Это коммутатор Gigabit Ethernet уровня 2/4 PoE+/PoE++, оснащенный 24 портами 10/100/1000BASE-T RJ45 и 4 слотами 10G SFP+ для более высокой пропускной способности восходящего канала. Что касается питания через Ethernet (PoE), устройство обеспечивает надежный выход IEEE802.3bt PoE++ на портах 1–8, идеально подходящий для мощных AV-устройств, и одновременно обеспечивает поддержку IEEE802.3at PoE+ на портах 9–9. 24, что делает его универсальным для широкого спектра применений. Коммутатор может похвастаться общим бюджетом PoE 480 Вт, что делает его надежным источником питания, способным эффективно подавать питание на ряд устройств, таких как камеры, динамики и дисплеи в приложениях Pro AV.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты 10/100/1000BASE-T RJ45	24 авто-MDI/MDI-X
PoE-инжектор порты	8 портов 802.3bt PoE++ (порт 1–8) 16 портов 802.3at PoE+ (порт 9–24)
SFP порты 10GBASE-SR/LR SFP+	4 (порт XG1–XG4) Обратная совместимость с 100/1G/2.5GBASE-X
Консольный порт	1 x RJ45-to-RS232 (15200, 8, N, 1)
Кнопка сброса	> 5 сек: Сброс к заводским настройкам
Питание	AC 100~240 В, 50/60 Гц
Потребляемая мощность	Макс. 15.1 Вт / 51.5 BTU (система включена) Макс. 533 Вт / 1818.7 BTU (полная нагрузка)
Установка	Рэк-маунт
ESD Защита	Контактный разряд 6KV DC, Воздушный разряд 8KV DC
ИНДИКАТОРЫ LED
Система	Power LED (зелёный), SYS LED (зелёный)
Порты 10/100/1000 RJ45	LNK/ACT (зелёный)
Порты 10G SFP+	LNK/ACT (зелёный)
PoE	PoE-in-Use (оранжевый)
КОММУТАЦИЯ
Архитектура коммутатора	Store-and-Forward
Пропускная способность (Switch Fabric)	128 Гбит/с, без блокировки
Пропускная способность (Throughput) @64 байт	95.23 Mpps
Таблица MAC-адресов	16K записей
Общий буфер данных	12 Mбит
Jumbo Frame	12 Кбайт
Управление потоком	IEEE 802.3x пауза (полный дуплекс), обратное давление (полудуплекс)
POE (ПИТАНИЕ ПО ETHERNET)
Стандарты PoE	IEEE 802.3bt PoE++ (порты 1–8) IEEE 802.3af/at PoE+ (порты 9–24)
Тип питания PoE	End-span/802.3bt (порты 1–8) End-span (порты 9–24)
Назначение контактов питания	802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) 802.3at PoE: End-span 1/2(-), 3/6(+)
Максимальная мощность на порт	Порты 1–8 — до 95 Вт Порты 9–24 — до 32 Вт
Общий PoE бюджет	450 Вт (макс.) 200 Вт в безвентиляторном режиме
Макс. количество PD	95W (тип 4) — 5 шт 60W (тип 3) — 8 шт 30W (тип 2) — 16 шт
Функции управления PoE	Режим администратора PoE Безвентиляторный режим Режимы потребления/распределения Порог температуры Расширенный PoE: стандартный/устаревший/UPoE Детекция активных PoE устройств Переработка питания по расписанию Расписание PoE (4 профиля) Расширенный режим PoE до 250 м
ФУНКЦИИ УРОВНЯ 2
Мониторинг портов	TX/RX/Оба, Many-to-1, до 4 сессий
VLAN	802.1Q тегирование 802.1ad Q-in-Q туннелирование Протокольный VLAN Private VLAN (защищённые порты) GVRP Management VLAN До 256 VLAN групп из 4094 VLAN ID
Агрегация каналов	IEEE 802.3ad LACP и статический 8 групп по 8 портов
Spanning Tree Protocol	IEEE 802.1D, 802.1w RSTP, 802.1s MSTP BPDU Guard/Filtering/Forwarding
IGMP Snooping	IPv4 v2, v3; IGMP querier; до 256 multicast групп
MLD Snooping	IPv6 v2, v3; до 256 multicast групп
ACL	IPv4/IPv6 IP/MAC ACL, до 256 записей ACE
QoS	8 уровней приоритета (mapping IDs) По номерам портов, 802.1p, DSCP/IP precedence Классификация трафика, strict priority, WRR Ограничение скорости входящего/исходящего трафика
Кольцо	Поддержка ERPS, ITU-T G.8032, время восстановления
ФУНКЦИИ БЕЗОПАСНОСТИ
ACL	IPv4/IPv6 IP/MAC ACL, до 256 записей
Безопасность портов	Встроенный RADIUS клиент, RADIUS/TACACS+ аутентификация
MAC безопасность	IP-MAC привязка, фильтрация, статические MAC (до 256)
Расширенная безопасность	DHCP Snooping, DHCP Option82, BPDU guard/filter/forwarding, DoS защита, ARP инспекция, IP source guard
ФУНКЦИИ УПРАВЛЕНИЯ
Интерфейсы управления	Консоль, Web, Telnet, SNMP v1/v2c, SSHv2, TLSv1.2, SNMP v3
Системное управление	Обновление ПО HTTP/TFTP, конфигурация upload/download, LLDP, SNTP, PLANET Smart Discovery, NMS/CloudViewer
Управление событиями	Удалённый/локальный Syslog, системный лог
SNMP MIB	RFC 1213, 1215, 1493, 2674, 2737, 2819, 2863, 3635, 3621
СООТВЕТСТВИЕ СТАНДАРТАМ
Регуляторное соответствие	FCC Part 15 Class A, CE
Стандарты	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/100BASE-FX, IEEE 802.3z Gigabit SX/LX, IEEE 802.3ab Gigabit 1000BASE-T, IEEE 802.3ae 10Gbps Ethernet, IEEE 802.3x Flow Control и Back Pressure, IEEE 802.3ad LACP, IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, IEEE 802.1p Class of Service, IEEE 802.1Q VLAN Tagging, IEEE 802.1ab LLDP, IEEE 802.3af PoE, IEEE 802.3at PoE Plus, IEEE 802.3bt PoE++, IEEE 802.3az EEE
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура эксплуатации	0 ~ 50 °C
Температура хранения	-10 ~ 60 °C
Влажность	5 ~ 95% (без конденсации)
Габариты (Ш x Г x В)	440 x 207 x 44 мм
Вес	3443 г
