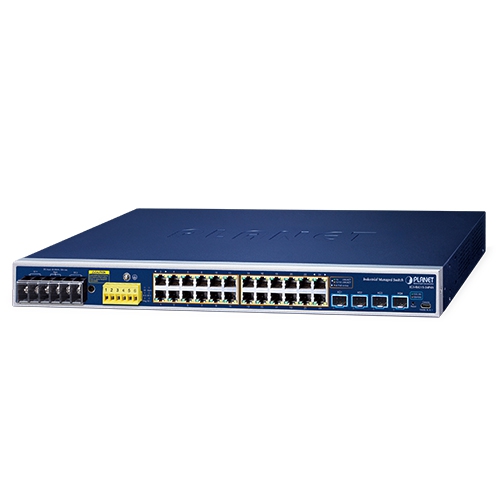

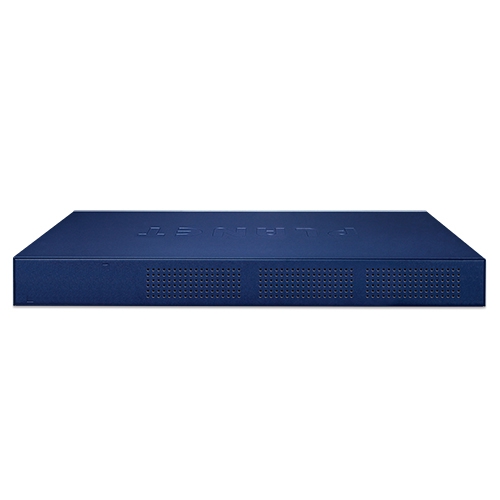

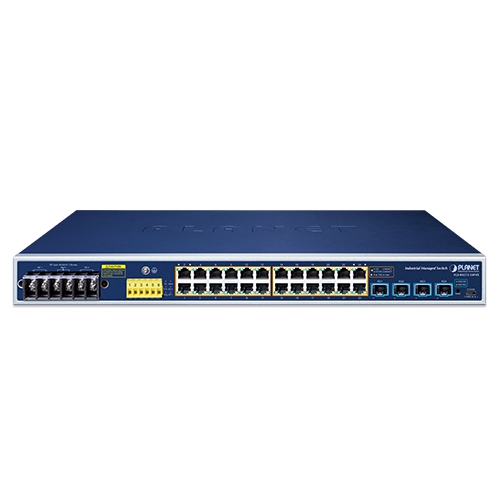

PLANE IGS-R4215-24P4X Управляемый управляемый коммутатор - это управляемый гигабитный коммутатор L2+ с функцией инжектора 802.3at PoE+ корпусе 1U без вентиляторов предназначен для сложных промышленных условий. Благодаря поддержке протоколов IPv6/IPv4, встроенной возможности статической маршрутизации уровня 3 и гигабитной коммутации L2/L4 этот коммутатор предоставляет ряд универсальных функций для промышленных систем. Благодаря 24 портам 10/100/1000BASE-T, каждый из которых обеспечивает мощность до 36 Вт, 4 оптоволоконным слотам 10GBASE-X SFP+ и консольному порту USB Type C, Он обеспечивает бесперебойную, стабильную производительность. Способный бесшумно работать в диапазоне температур от -40 до 75 градусов по Цельсию, он подходит для различных условий эксплуатации.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Медные порты	24 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (Порты 1–24)
PoE Injector Port	24 порта с функцией 802.3at PoE+ (Порты 1–24)
SFP+ Порты	4 x 10GBASE-SR/LR SFP+ (Порты XG1–XG4), совместимость с 100M/1G/2.5GBASE-SX/LX/BX
Консоль	1 x USB Type-C → RS232 (115200, 8, N, 1)
Кнопка сброса	> 5 сек: Сброс к заводским настройкам
Клеммная колодка	Фиксированная 6-контактная для питания: Pin 1/2 – Power 1, Pin 3/4 – сигнал ошибки, Pin 5/6 – Power 2 Съёмная 6-контактная для DI/DO: Pin 1/2 – DI 1&2, Pin 3/4 – DO 1&2, Pin 5/6 – GND
Сигнализация	Релейный выход для отказа порта и питания, ток реле 3A @ 24V DC
Цифровой вход (DI)	2 DI, уровень 0: -24V~2.1V, уровень 1: 2.1V~24V, нагрузка макс. 10mA
Цифровой выход (DO)	2 DO, открытый коллектор до 24V DC, макс. 100mA
Корпус	Металл, IP30
Установка	Монтаж в стойку (rack-mount)
Питание	Двойное 48–54V DC, макс. 12A, макс. потребление: 10.7–486 W
Защита	EFT 6KV DC, ESD 6KV DC
LED-индикация	Система: DC1/2 (зелёный), Alarm (красный), Ring (зелёный), R.O. (зелёный), I/O (красный) Per RJ45 PoE+: 1000 LNK/ACT (зелёный), 10/100 LNK/ACT (янтарный), 802.3at (янтарный) Per 10G SFP+: 1G/2.5G LNK/ACT (зелёный), 100/10G LNK/ACT (янтарный)
ПОЭ (PoE)
Стандарт	IEEE 802.3at PoE+; IEEE 802.3af
Выходная мощность	Per порт: 802.3af – макс. 15.4W, 802.3at – макс. 36W
Бюджет мощности	Одиночное питание: 240W, Двойное питание: 440W
Макс. PD	Class 2 – 24, Class 3 – 24, Class 4 – 16
Функции управления PoE	PD Alive Check, Power Recycling, PoE Schedule, PoE Extend, Enhanced PoE Mode
ФУНКЦИИ УРОВНЯ 2
VLAN	802.1Q, 802.1ad (Q-in-Q), Voice, Protocol, Private, GVRP, до 256 групп из 4094 ID
Link Aggregation	Static/ LACP, до 8 групп по 8 портов
Spanning Tree	STP, RSTP, MSTP, BPDU Guard/Filtering/Forwarding
IGMP Snooping	IPv4 v2/v3, Querier, до 256 multicast групп
MLD Snooping	IPv6 v2/v3, до 256 multicast групп
QoS	8 уровней приоритетов, классификация трафика, контроль скорости per порт
Кольцо	ERPS, ITU-T G.8032
ФУНКЦИИ УРОВНЯ 3
IP Interfaces	Макс. 64 VLAN интерфейса
Routing Table	Макс. 32 записи
Routing Protocols	IPv4/IPv6 hardware static routing
БЕЗОПАСНОСТЬ
ACL	IPv4/IPv6 IP/MAC-based, макс. 256 записей
Port Security	RADIUS/TACACS+, IP-MAC binding, статические MAC до 256
Enhanced Security	DHCP Snooping, BPDU guard, DoS prevention, ARP inspection, IP source guard
УПРАВЛЕНИЕ
Интерфейсы управления	Console, Telnet, Web, SNMP v1/v2c; SSHv2, TLS v1.2, SNMP v3
Система	Прошивка через HTTP/TFTP, LLDP, SNTP, PLANET NMS, Smart Discovery Utility
Event Management	Syslog локально/удалённо
Стандарты MIB	RFC 1213, 1215, 1493, 2674, 2737, 2819, 2863, 3635, 3621
СООТВЕТСТВИЕ СТАНДАРТАМ
Регуляторные	FCC Part 15 Class A, CE
Стандарты	IEEE 802.3/802.3u/802.3z/802.3ab/802.3bz/802.3ae/802.3x/802.3ad/802.1D/802.1w/802.1s/802.1p/802.1Q/802.1ab/802.3af/802.3at/802.3az, RFC 768/783/791/792/2068/1112/2236/3376/2710/3810, ITU-T G.8032
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура	-40 ~ 75 °C
Влажность	5 ~ 95% (без конденсации)
Температура хранения	-40 ~ 85 °C
Влажность хранения	5 ~ 95% (без конденсации)
ГАБАРИТЫ И ВЕС
Размеры	440 x 200 x 44.5 мм, 1U
Вес	3.25 кг
