Описание MikroTik CRS504-4XQ-OUT
MikroTik CRS504-4XQ-OUT Должна ли высококачественная 100-гигабитная связь ограничиваться только помещением? Определённо нет! Именно поэтому создан CRS504-4XQ-OUT: универсальный, экономичный, высокоскоростной, всепогодный коммутатор для обеспечения всех потребностей пользователя при построении уличных сетей.
В основе этого шедевра лежит мощный чип коммутации Marvell Prestera. CRS504-4XQ-OUT получил четыре 100-гигабитных порта QSFP28. Используйте их для подключения других 100-гигабитных устройств или возьмите многомодовый оптокабель с отдельной изоляцией волокон, чтобы подключить несколько 25-гигабитных устройств. Вот где скоростной чип коммутации действительно сияет: каждый порт подключён к четырём 25-гигабитным линиям связи. Это означает, что от одного уличного коммутатора пользователь получает до 16 высокоскоростных оптоволоконных интерфейсов! Возможно сочетать все виды соединений следующим образом: 100 Гбит/с на одном порту, 40 Гбит/с на другом, 4 по 25 Гбит/с на третьем и, может быть, даже несколько кабелей для 10-гигабитных или гигабитных сетей на четвёртом. И вся эта многофункциональность идёт в прочном, защищённом от непогоды корпусе (IP66). Такая степень защиты доказывает достаточную прочность корпуса, чтобы противостоять мощным струям воды с любого направления!

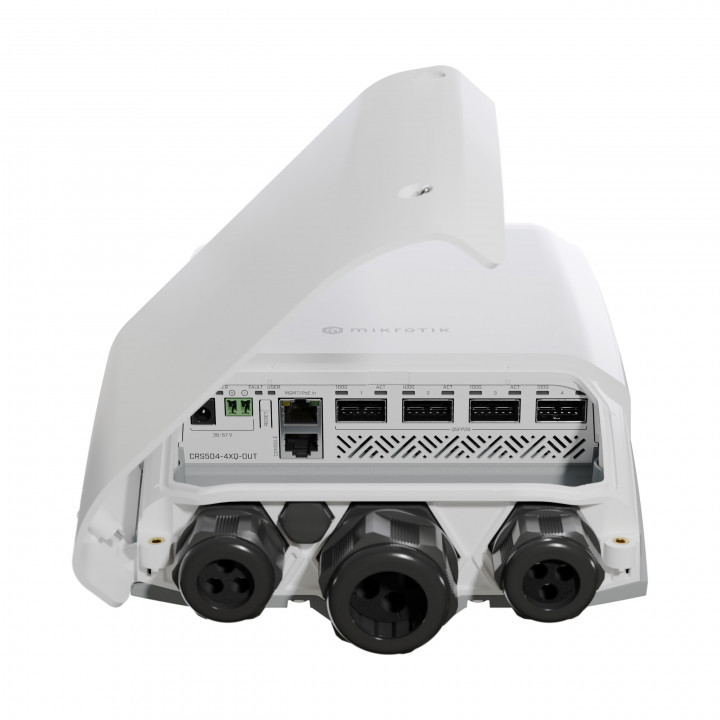

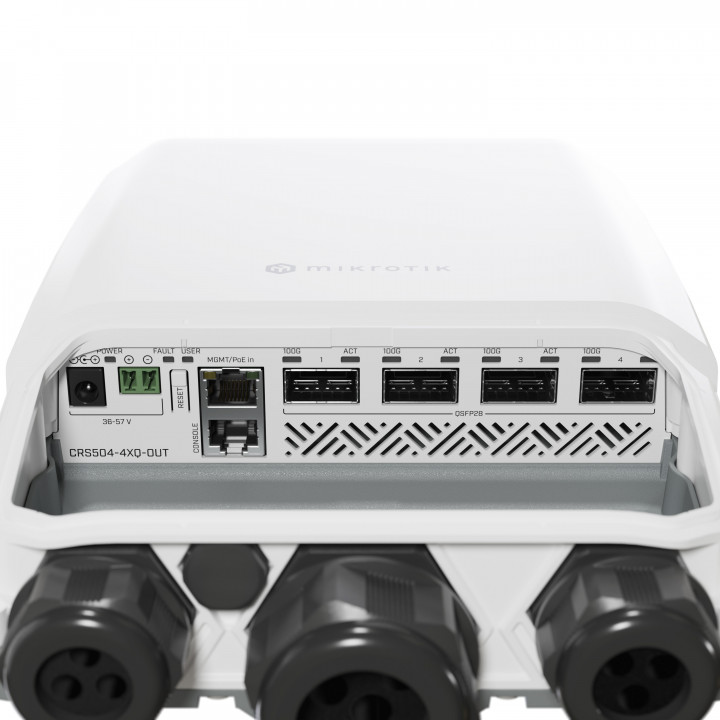

Когда дело доходит до организации мероприятий на открытом воздухе, никогда нельзя быть слишком подготовленным. Поэтому наличие нескольких вариантов питания обязательно! И CRS504-4XQ-OUT поможет вам: есть стандартный разъём DC, 2-пиновая клеммная колодка и PoE-In стандарта 802.3bt. Производитель также сохранил старые добрые MNGT- и CONSOLE-порты, чтобы помочь вам справиться с любыми непредвиденными ситуациями.
С точки зрения производительности, CRS504-4XQ-OUT — настоящая «рабочая лошадка», способная работать с VLAN, ACL, MLAG, Jumbo-кадрами и многим другим — даже с L3 hardware offloading! Мощный чип коммутации Marvell Prestera контролирует большинство задач, не увеличивая энергопотребление — только до 25 Вт (без подключённых устройств).
Не ждите идеальной погоды — инвестируйте в идеальные инструменты!
Особенности MikroTik CRS504-4XQ-OUT
- Компактный, энергоэффективный коммутатор по доступной цене для построения 100-гигабитной сети в любое время и в ЛЮБОМ МЕСТЕ — следующий шаг в модернизации существующих 10- или 25-гигабитных уличных сетей
- 4 порта QSFP28 (100 Гбит/с)
- Ethernet-порт управления с поддержкой PoE-In и последовательный консольный порт RJ45

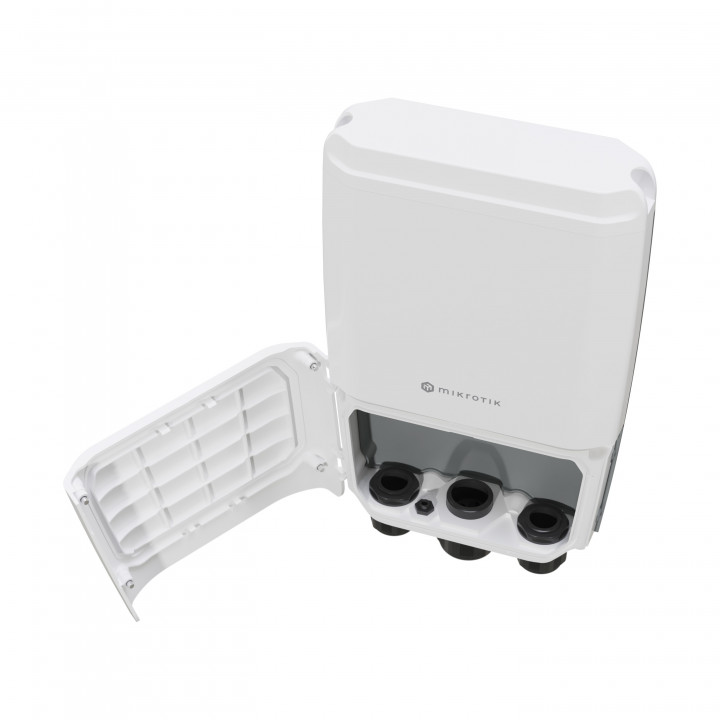

- Всепогодный корпус (IP66)
- Обратная совместимость с портами: 40, 25, 10 и 1 Гбит/с
- Несколько способов питания:
– PoE-In
– гнездо для постоянного тока
– 2-пиновая клеммная колодка
Результаты замера производительности коммутации
|
CRS504-4XQ-OUT
|
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Коммутация
|
Внутренняя пропускная способность Layer 2
|
32517,9
|
394897,1
|
94008,5
|
385058,6
|
595386,9
|
304838,1
|
|
Коммутация
|
Совокупная пропускная способность Layer 2
|
32517,9
|
789794,3
|
94008,5
|
770117,3
|
595386,9
|
609676,2
|
|
Коммутация
|
Внутренняя пропускная способность Layer 1
|
32517,9
|
400100,0
|
94008,5
|
400100,0
|
595386,9
|
400100,0
|
|
Коммутация
|
Совокупная пропускная способность Layer 1
|
32517,9
|
800200,0
|
94008,5
|
800200,0
|
595386,9
|
800200,0
|
Результаты замера производительности процессора
|
CRS504-4XQ-OUT
|
QCA9531 тест через все порты
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует
|
37,4
|
454,2
|
82,8
|
339,1
|
162,5
|
83,2
|
|
Мост
|
25 правил фильтрации моста
|
33,8
|
410,5
|
47,8
|
195,8
|
75,6
|
38,7
|
|
Маршрутизация
|
отсутствует
|
37,2
|
451,8
|
73,3
|
300,2
|
144,9
|
74,2
|
|
Маршрутизация
|
25 простых очередей
|
36,4
|
442,0
|
52,4
|
214,6
|
54,4
|
27,9
|
|
Маршрутизация
|
25 правил фильтрации IP
|
33,8
|
410,5
|
41,4
|
169,6
|
41,7
|
21,4
|
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Процессор
|
QCA9531 650 МГц, 1 ядро, архитектура MIPSBE
|
|
ОЗУ
|
128 МБ RAM
|
|
ПЗУ
|
32 МБ FLASH
|
|
Сетевой интерфейс
|
1x Ethernet (10/100 Мбит/с)
4x QSFP28 (100 Гбит/с)
|
|
Чип коммутации
|
98DX4310
|
|
Последовательный консольный порт
|
1х RJ45
|
|
Число входов постоянного тока
|
3 (PoE-In, DC Jack, 2-пиновая клеммная колодка)
|
|
Питание на входе постоянным током
|
43–57 В (PoE-In 802.3 bt)
36–57 В (DC Jack, 2-пиновая клеммная колодка)
|
|
Максимальное энергопотребление
|
38 Вт, 25 Вт (без подключённых устройств)
|
|

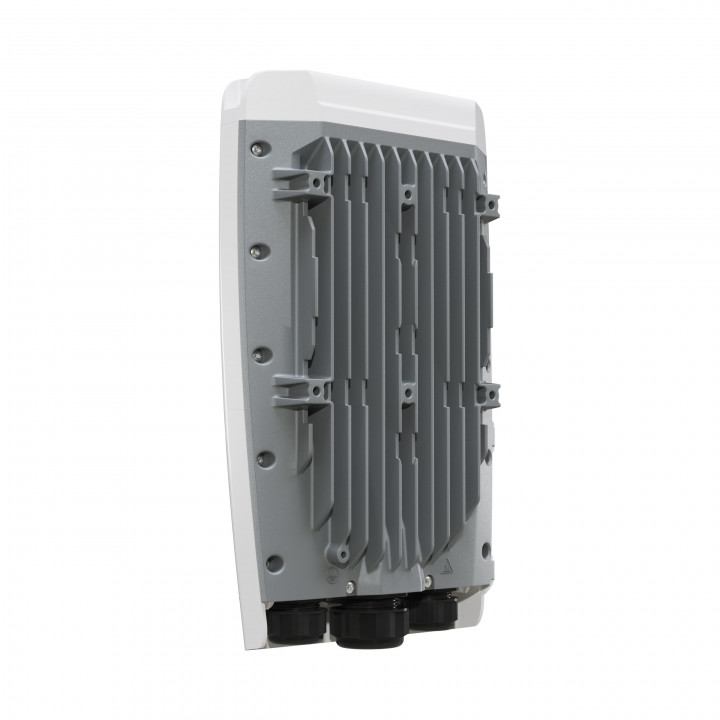

Охлаждение
|
Пассивное
|
|
Температура окружающей среды рабочая
|
-40.. +70 °C (протестировано)
|
|
Сертификация
|
CE, EAC, ROHS
|
|
Степень защиты корпуса
|
IP66
|
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
|
Операционная система
|
RouterOS версии 7, Level 5
|
|
Дополнительно
|
Датчик температуры процессора
Датчик температуры платы
Датчик напряжения
|
|
Размеры
|
330 х 200 х 70 мм
|
|
Вес
|
2,917 кг.
|
|
Гарантия
|
1 год
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|

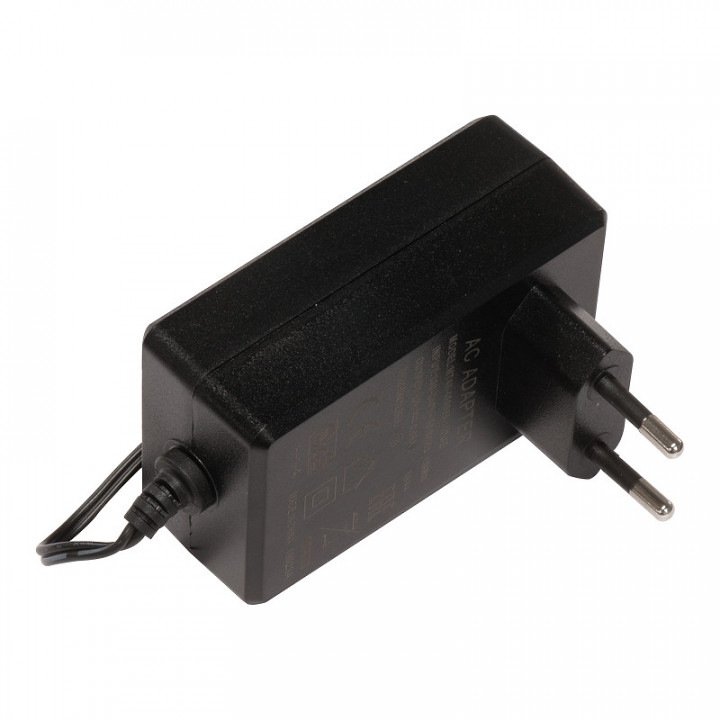

Блок питания 48 В, 0,95 А
|
1 шт.
|
|

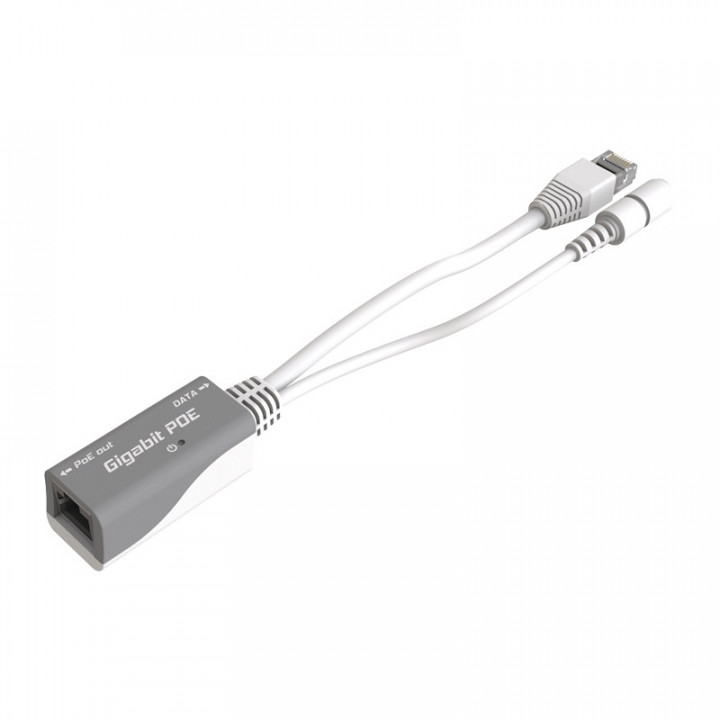

Гигабитный PoE-инжектор
|
1 шт.
|
|

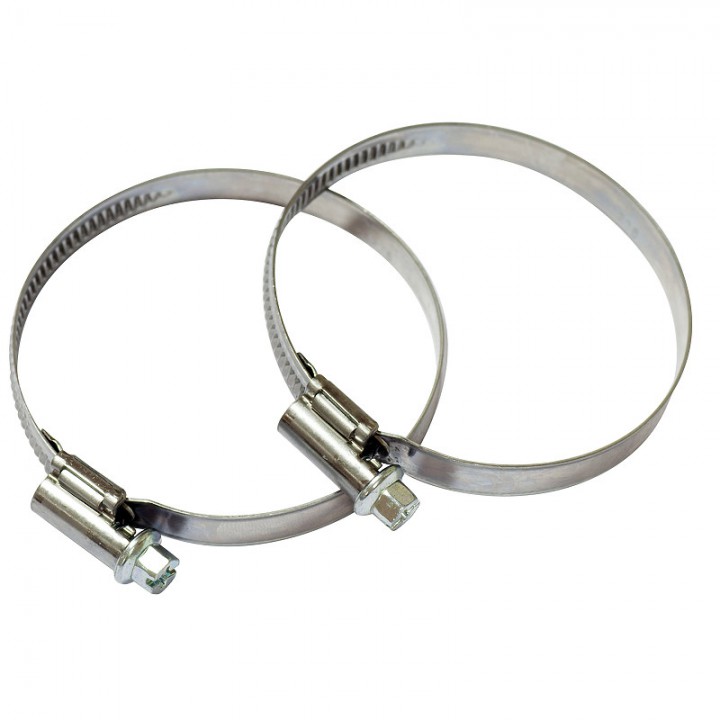

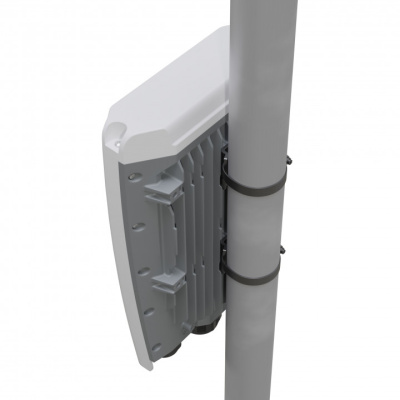

Металлический хомут для установки на мачту
|
2 шт.
|
|

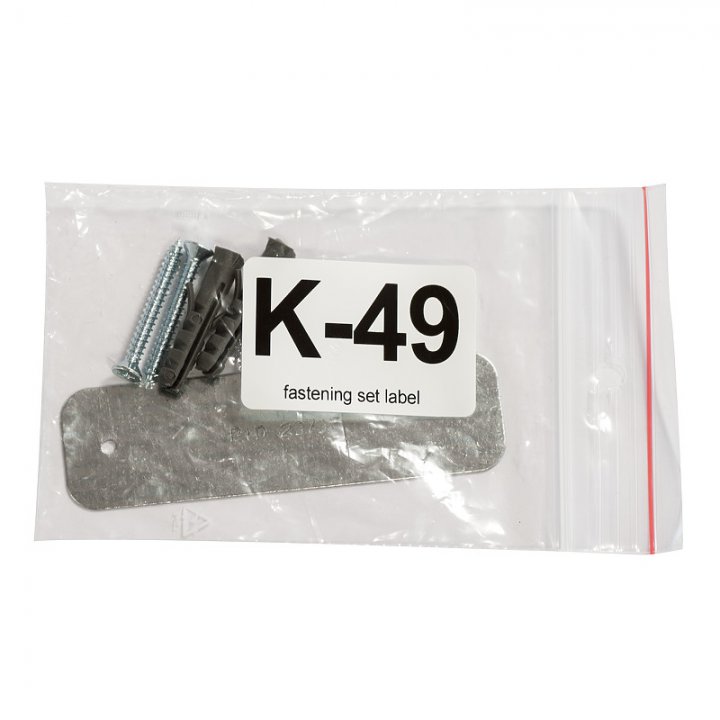

Набор для крепления (K-49)
|
1 шт.
|
|

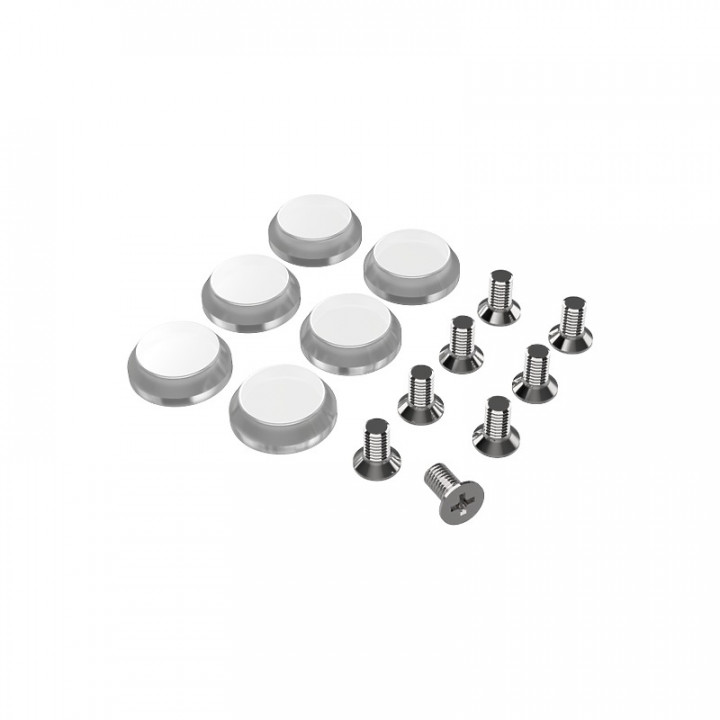

Набор винтов
|
1 шт.
|
-
