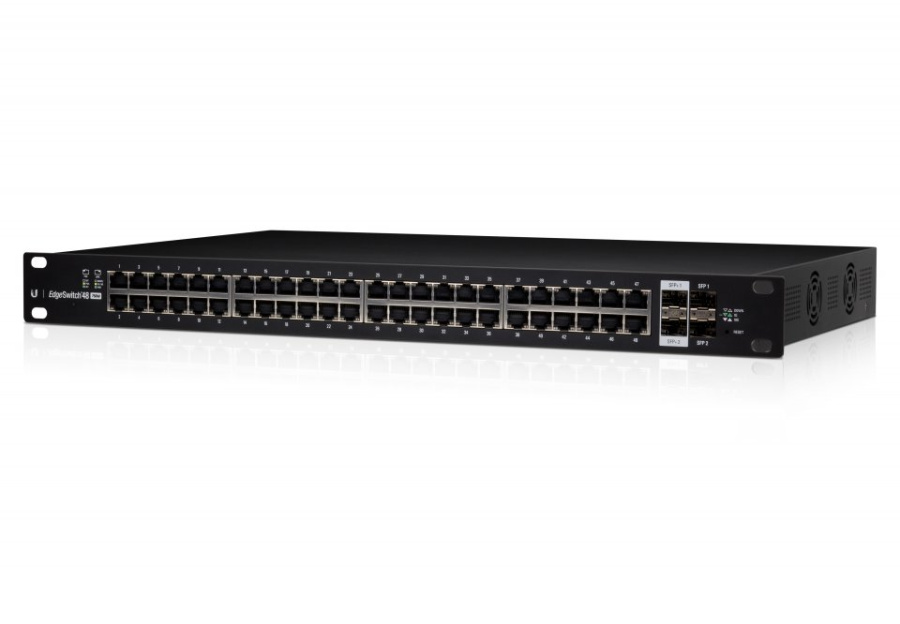

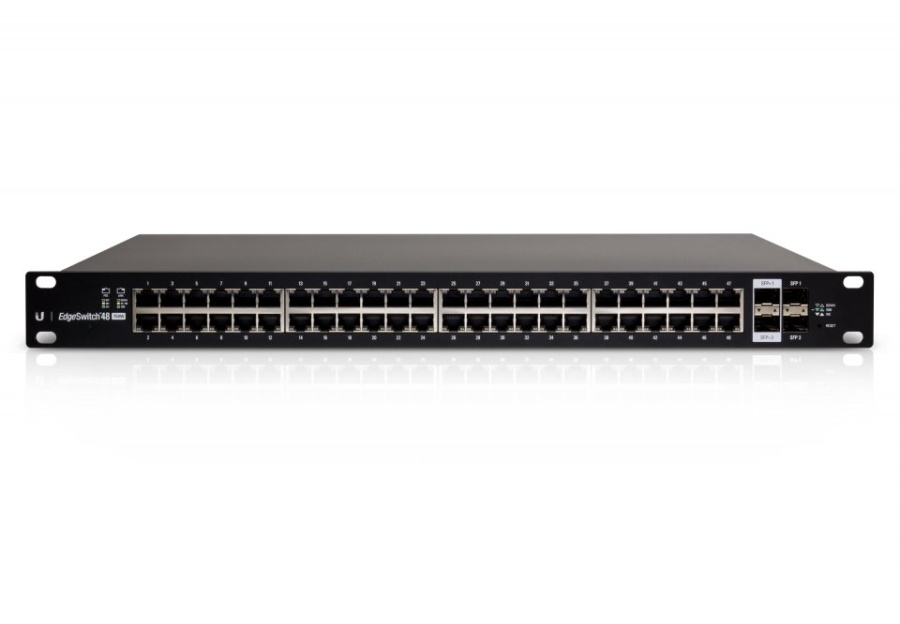

Описание Ubiquiti EdgeSwitch 48-750W (ES-48-750W)
Ubiquiti EdgeSwitch 48-750W (ES-48-750W) 48-портовый коммутатор для питания всей линейки устройств Ubiquiti AirMax, а также UniFi и AirCam. Максимальное энергопотребление 750 Вт. EdgeSwitch можно подключить к оптоволокну, для этого на устройстве есть 2 SFP+ и 2 SFP порта. Пропускная способность каждого порта SFP+ до 10 Гбит/с, а SFP до 1 Гбит/с, что то позволяет достичь высокой пропускной способности в сети. Коммутатор использует операционную систему EdgeOS, которая позволяет настраивать питание на каждом порту, а так же предоставляет и возможности маршрутизации.
• MSTP/RSTP/STP

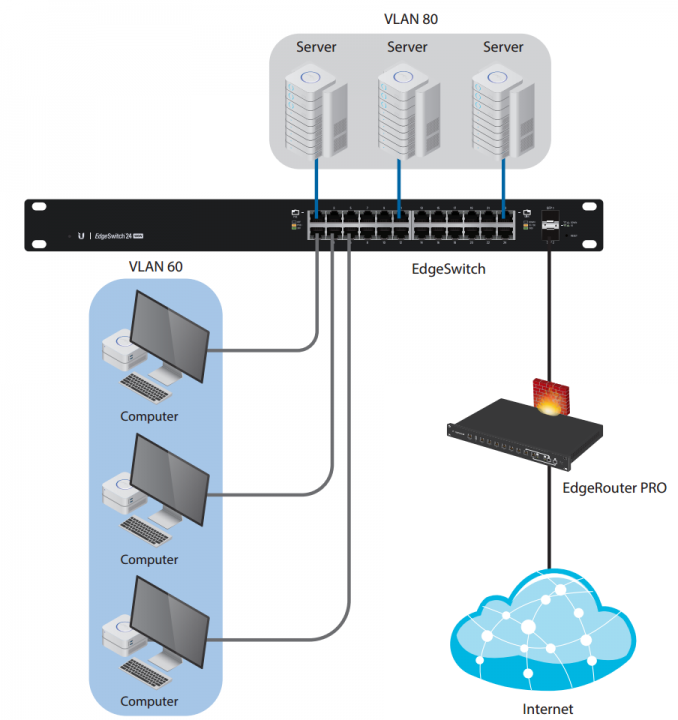

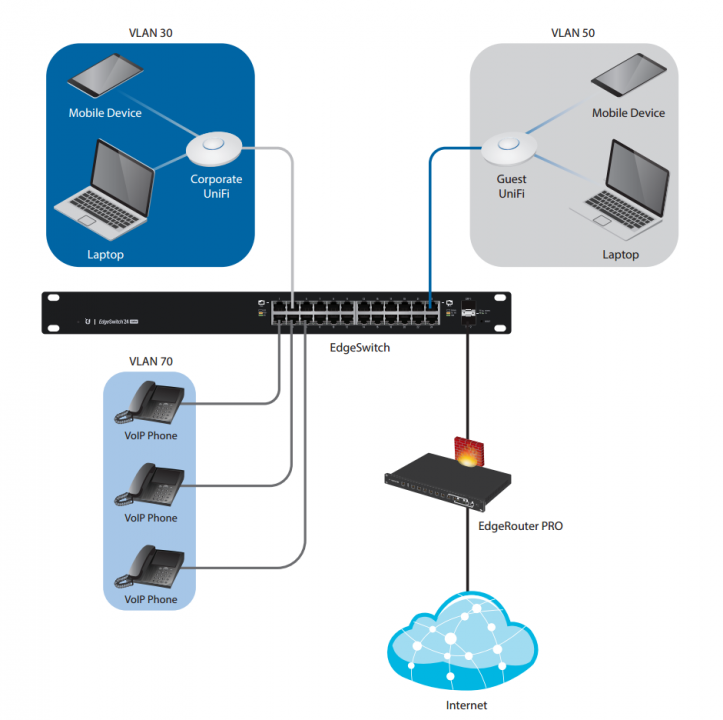

• VLAN, Private VLAN, Voice VLAN
• Link Aggregation
• DHCP Snooping, IGMP Snooping
• TACACS+, RADIUS, 802.1x, MAC Filtering, ACL
• DiffServ, CoS
• Static Routing, Policy-Based Routing
EdgeSwitch призван решить проблему с большим количеством блоков питания.
Технические характеристики
|
Внутренняя пропускная способность
|
70 Гбит/c
|
|
Совокупная пропускная способность портов
|
140 Гбит/c
|
|
Скорость обработки пакетов
|
104,16 млн. пак/с
|
|

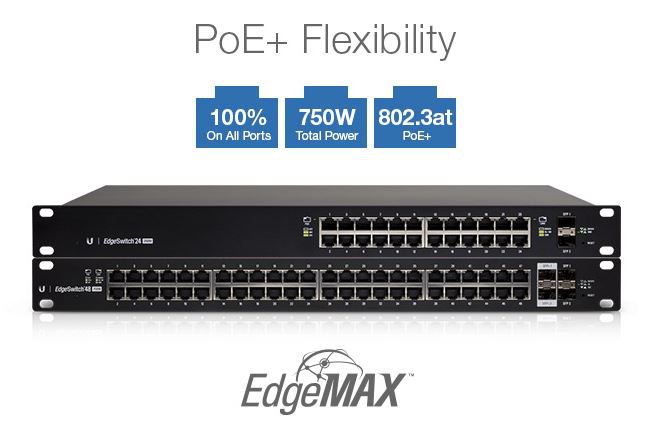

Максимальное энергопотребление
|
С раздачей PoE — 750 Вт
Без раздачи PoE — 64 Вт
|
|
Способ питания
|
100‑240 В AC/50‑60 Гц, универсальный вход
|
|
Блок питания
|
AC/DC, внутренний, 750 Вт DC
|
|
Индикаторы (на каждом порту)
|
RJ45: PoE, Скорость / Состояние соединения / Активность соединения
SFP: Скорость / Состояние соединения / Активность соединения
|
|

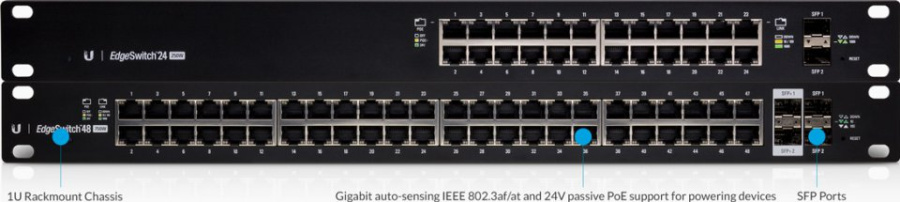

Интерфейсы
|
48x 10/100/1000 Мбит/с Gigabit Ethernet

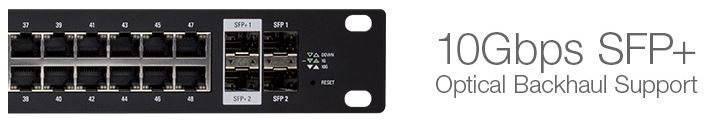

2x 1/10 Гбит/c SFP+ Ethernet Ports
2x 1 Гбит/c SFP Ethernet Ports
|
|
Интерфейс управления
|
Управление по выделенному кабелю или внутриполосно через порты Ethernet
|
|
Крепление в стойку
|
Да, 1U High
|
|
Защита от электростатического разряда/электромагнитного импульса
|
24 кВ воздушная / 24 кВ контактная
|
|
Температура окружающей среды рабочая
|
-5.. +40 °C
|
|
Влажность окружающей среды рабочая
|
5.. 95% без конденсации
|
|
Интерфейс PoE
|
POE+ IEEE 802.3af/at (пины: 1, 2 (+); 3, 6 (-))
24 В DC Passive PoE (пины: 4, 5 (+); 7, 8 (-))
|
|
Максимальная мощность на порту в режиме PoE+, выдаваемая источником питания
|
34,2 Вт
|
|
Напряжение в режиме 802.3at
|
50–57 В
|
|
Максимальная мощность на порту в режиме Passive PoE
|
17 Вт
|
|
Диапазон напряжения в режиме 24 В Passive PoE
|
20–27 В
|
|
Максимальная суммарная мощность, доступная для питаемых по PoE устройств
|
~686 Вт*
|
* Рекомендуется оставлять запас по мощности — при использовании свыше 50–70% от максимума рассмотреть вопрос использования более мощной модели коммутатора или увеличения числа коммутаторов.
Программные возможности
|
Основные возможности коммутации
|
ANSI/TIA-1057: LLDP-Media Endpoint Discovery (MED);
IEEE 802.1AB: LLDP (Link Layer Discovery Protocol);
IEEE 802.1D: совместимость с STP;
IEEE 802.1S: совместимость с MSTP;
IEEE 802.1W: совместимость с RSTP;
IEEE 802.1Q: VLAN с VLAN по порту;
IEEE 802.1p: приоритет Ethernet с подготовкой и сопоставлением пользователей;
IEEE 802.1X: аутентификация по порту с поддержкой гостевого VLAN;
IEEE 802.3: 10BASE-T;
IEEE 802.3u: 100BASE-T;
IEEE 802.3ab: 1000BASE-T;
IEEE 802.1ak: локальные сети, соединяемые виртуальным мостом – поправка 07: Multiple Registration Protocol;
IEEE 802.3ac: тегирование VLAN;
IEEE 802.3ad: агрегирование параллельных каналов передачи данных в один логический;
IEEE 802.3x: управление потоком;
IEEE 802.1D-2004: протокол регистрации обобщённых атрибутов: оговорка 12 (GARP);
IEEE 802.1D-2004: динамическая L2 широковещательная регистрация: оговорка 10 (GMRP);
IEEE 802.1Q-2003: динамическая регистрация VLAN: оговорка 11.2 (GVRP);
RFC 4541: подчинение протоколу управления группами Интернета (IGMP) - отслеживающие коммутаторы;
RFC 5171: протокол обнаружения однонаправленных соединений (UDLD).
|
|
Дополнительные возможности Layer 2
|
Устранение широковещательного шторма;
Устранение широковещательного/многоадресного/неизвестного одноадресного шторма;
Отслеживание DHCP;
Querier для отслеживания IGMP;
Поддержка IVL (Independent VLAN Learning – независимое изучение информации в разных виртуальных сетях);
Поддержка Jumbo-кадров;
Блокировка MAC на порту;
Зеркалирование порта;
Защищённые порты;
Статическое фильтрование МАС;
TACACS+;
Голосовые VLAN;
Не аутентифицированные VLAN;
Внутренний сервер аутентификации 802.1X.
|
|
Параметры платформы
|
DHCP сервер:
- Максимальное количество пулов: 128;
- Максимальное число выданных адресов (всего): 2048.
Маршрутизация:
- Число маршрутов: 16;
- Число интерфейсов маршрутизации: 15.
VLAN сети: 255;
MAC адреса: 8К;
Размер кэша для ARP: 493
MSTP экземпляры: 4;
LAG каналы: 6;
Списки контроля доступа (ACL): 100 с 10 правилами на порт;
Классов трафика (очередей): 8.
|
|
Системные средства
|
Средство регистрации событий и ошибок;
Возможность загрузки периода работы и конфигурации;
Утилита PING;
Передача FTP/TFTP по IPv4/IPv6;
Выявление вредоносного кода;
BootP и DHCP;
RFC 2021: Дистанционный мониторинг сети RMON Version 2;
RFC 2030: Простой синхронизирующий сетевой протокол времени (SNTP);
RFC 2819: Дистанционный мониторинг сети RMON;
RFC 2865: Клиент RADIUS;
RFC 2866: Учёт RADIUS;
RFC 2868: Атрибуты RADIUS для поддержки туннельного протокола;
RFC 2869: Расширения RADIUS;
RFC 3579: Поддержка RADIUS для расширяемого протокола аутентификации (EAP);
RFC 3580: Руководство по использованию IEEE 802.1X RADIUS;
RFC 3164: Протокол Syslog BSD.
|
|
Управление
|
Веб-интерфейс;
Командная строка (CLI) промышленного стандарта;
IPv6 управление;
Управление паролями;
Поддержка автоматической установки образов программного обеспечения и файлов конфигурации;
SNMP v1, v2 и v3;
SSH 1.5 и 2.0;
SSL 3.0 и TLS 1.0;
Протокол копирования файлов SCP;
Telnet (поддержка нескольких сессий).
|
|
Маршрутизация Layer 3
|
Статическая маршрутизация;
Маршрутизация на основе политик (Policy Based Routing).
|
|
QoS
|
Списки контроля доступа (ACL), действия на разрешение/запрет входящих IP и классификация передачи данных Layer 2, основанная на:
- ACL по времени;
- IP-адресу источника/назначения;
- TCP/UDP-порту источника/назначения;
- типу IP-протокола;
- полю ToS или DSCP;
- MAC-адресу источника/назначения;
- полю EtherType;
- приоритету пользователя IEEE 802.1p;
- VLAN ID;
- RFC 1858: рассмотрение безопасности для фильтрации IP-фрагментов.
Дополнительные атрибуты правил ACL:
- назначение потока данных специфическим очередям CoS;
- перенаправление совпадающих потоков трафика.
Дифференцированное обслуживание (DiffServ):
- классификация трафика, основанная на том же критерии, что и ACL;
- маркирование полями IP DSCP DSCP или заголовков приоритета, опционально;
- Police the Flow to a Specific Rate with Two-Color Aware Support;
RFC 2474: Определение полей дифференцированного обслуживания в заголовках IPv4 и IPv6;
RFC 2475: Архитектура дифференцированного обслуживания;
RFC 2597: Гарантированная пересылка на участке маршрута;
RFC 3246: Срочная пересылка на участке маршрута;
RFC 3260: Новая терминология и разъяснения для DiffServ.
Настройка соответствия очередей CoS (Class of Service – класс обслуживания):
- AutoVoIP: автоматические настройки CoS для VoIP;
- соответствие IP DSCP-to-Queue;
- настраиваемый интерфейс режима доверия (IEEE 802.1p, DSCP или недоверенный);
- интерфейс формирования выходной скорости;
- строгий приоритет в отличие от взвешенной диспетчеризации на очередь.
|
Технические характеристики Ubiquiti EdgeSwitch 48-750W (ES-48-750W)
|
Линейка (по модельному ряду)
|
Ubiquiti EdgeSwitch PoE
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
48 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
48 шт.
|
|
Количество портов SFP
|
2 шт.
|
|
Количество портов SFP+
|
2 шт.
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP
|
0
|
|
Количество портов QSFP+
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
4 шт.
|
|
Общее количество кабельных сетевых портов
|
48 шт.
|
|
Раздача PoE-питания
|
Passive PoE 24 В; 802.3af; 802.3at
|
|
Мощность раздачи PoE на порт
|
34.2 Вт
|
|
Мощность раздачи PoE суммарно
|
686 Вт
|
|
Питание по PoE
|
—
|
|
Резервный блок питания
|
Нет
|
|
Быстрая замена блока питания
|
Нет
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
|
Порт Console (RJ45/DB9)
|
Нет
|
|
Варианты монтажа
|
В стойку
|
|
Всепогодный корпус
|
Нет
|
|
Линейка (по производительности)
|
Мощный с PoE
|
|
Мощность передатчика для России
|
—
|
|
Размеры
|
485 x 43.7 x 374.6 мм
|
|
Вес
|
6,5 кг
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Крепёжные винты #10-32 х 5/8"
|
4 шт.
|
|
Крепёжные гайки #10-32 х 5/8"
|
4 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
-
