Описание Bastion PN-V.8 исп.5

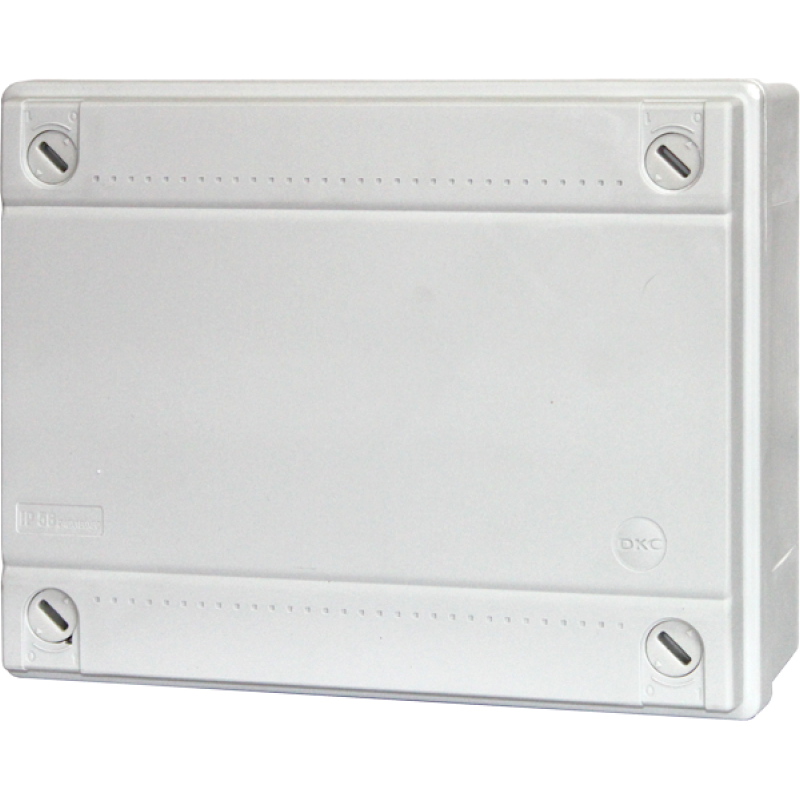

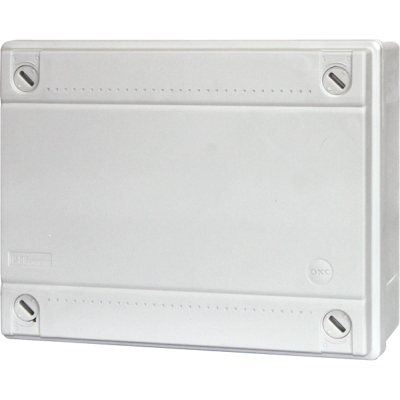

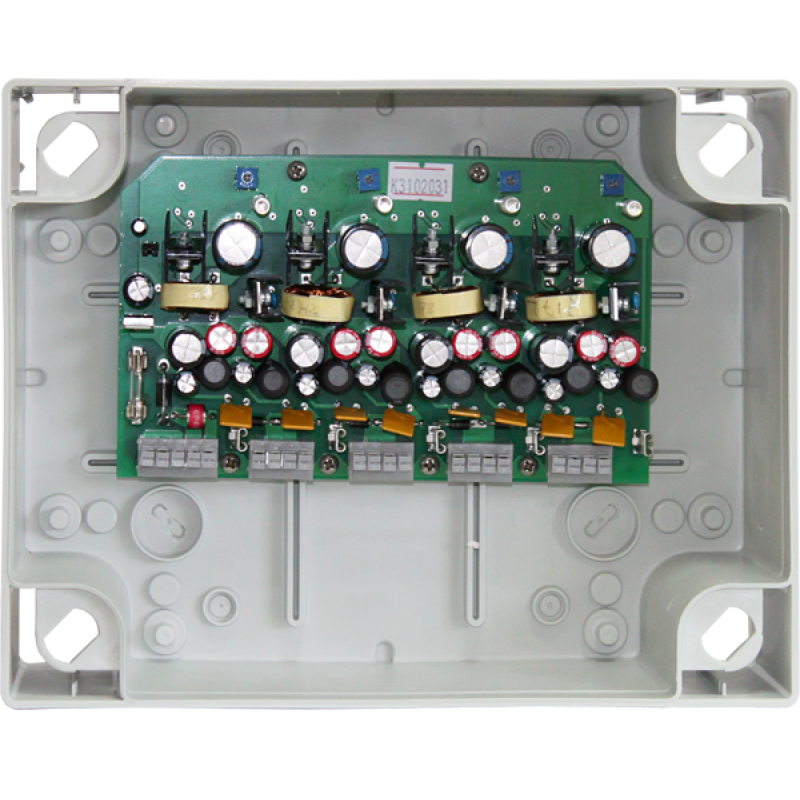

Bastion PN-V.8 исп.5 Преобразователь напряжения, уличное исполнение. Предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 18 до 40 В в выходное стабилизированное напряжение (номинальное) 12 В постоянного тока для питания нагрузок, подключенных к восьми попарно регулируемым выходам. Использование преобразователя при построение систем CCTV дает ощутимую экономию при прокладке кабелей и уменьшает трудозатраты.
Обеспечивает:
- питание от стабилизированного или нестабилизированного источника питания постоянного тока восьми нагрузок с номинальным напряжением 12 В и номинальным током потребления 0,5 А по каждому выходу
- плавную регулировку выходного напряжения независимо по каждой паре выходов*
- фильтрацию (ВЧ) помех для устранения взаимного влияния нагрузок
- электронную защиту выходов от перегрузки по току, в т.ч. короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
- защиту нагрузки от импульсных перенапряжений по выходам
- защиту преобразователя и источника питания от дифференциальных и синфазных импульсных помех по выходам подключения нагрузок
- защиту преобразователя от обратной полярности подключения (переполюсовки) путем отключения питания посредством пережигания плавкого предохранителя
- защиту преобразователя от повышенного (свыше 50 В) входного напряжения путем отключения питания посредством пережигания плавкого предохранителя
- световую индикацию наличия выходных напряжений каждой пары выходов посредством светодиодных индикаторов
- внешнее включение/выключение преобразователя.
Технические характеристики
|
Общие
|
|
Входное напряжение, В
|
18...36
|
|
Выходное напряжение каждой пары выходов, В *
|
минимальное
|
11,8...12,9
|
|
максимальное
|
14,6...15,2
|
|
Номинальный ток нагрузки каждого выхода, А
|
0,5**
|
|
Ток потребления без нагрузки, мА, не более
|
45***
|
|
Максимальное напряжение ограничения импульсной помехи между контактом «ОБЩИЙ» и контактом заземления, В
|
700****
|
|
Максимальное напряжение ограничения импульсной помехи между любым выходом подключения нагрузки и контактом «ОБЩИЙ», В
|
18****
|
|
Ток ограничения выхода при коротком замыкании нагрузки, А, не более
|
2,5
|
|
Размах пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более
|
30
|
|
Потребляемая мощность, Вт, не более
|
90
|
|
КПД, %, не менее
|
75
|
|
Габаритные размеры, мм
|
205х160х85
|
|
Масса, кг, не более НЕТТО (БРУТТО)
|
0,9 (1,0)
|
|
Гарантия
|
1,5 года
|
* При номинальном токе нагрузки выходное напряжение уменьшается на 0,2...0,5 В. Заводская установка:12,2...12,7 В при номинальном токе нагрузки.
** Допускается увеличение тока нагрузки каждого выхода до 1 А, при этом суммарный ток пары выходов не должен превышать 1 А
*** При напряжении питания 24 В
**** Справочное значение.
Комплект поставки
|
Преобразователь
|
1 шт.
|
|
Документация
|
1 шт.
|
