Описание Bastion ПН-12/24-1,0

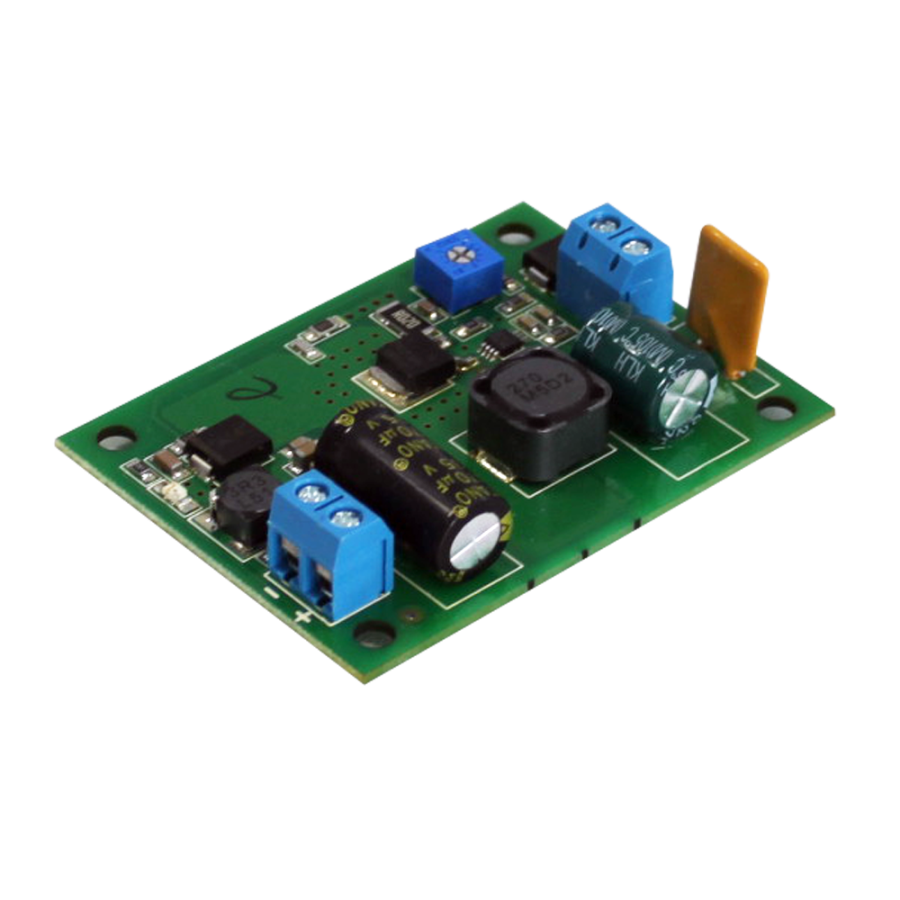

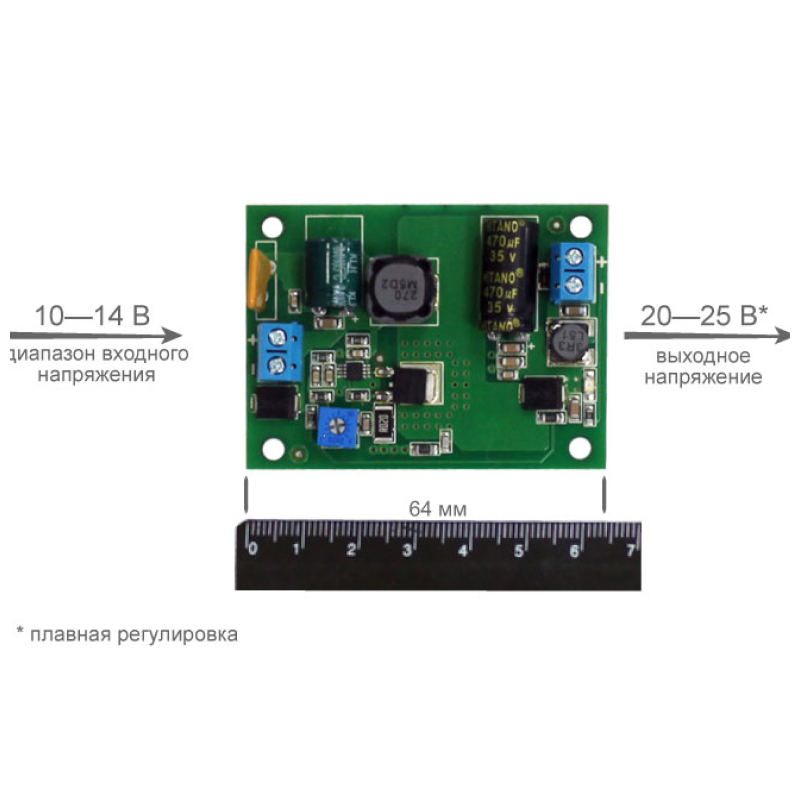

Bastion ПН-12/24-1,0 (встраиваемый модуль на печатной плате размером 52х64x30 мм) преобразует нестабилизированное
входное напряжение от 10 до 14 В постоянного тока в выходное стабилизированное напряжение 24 В постоянного тока для
питания нагрузки с током потребления до 1 А.
Особенности Bastion ПН-12/24-1,0
- возможность плавной подстройки выходного напряжения;
- защита нагрузки от неконтролируемого повышения выходного напряжения при случайной неисправности в схеме преобразователя;
- электронная защита от короткого замыкания без отключения;
- защита от переполюсовки;
- защита от повреждения входного провода при случайной неисправности в схеме преобразователя;
- индикация светодиодом наличия выходного напряжения.
Платы ПН могут быть встроены в любой источник бесперебойного питания при помощи входящей в комплект липкой ленты либо
размещены отдельно в ответвительной коробке типа ЕС 400 С4R с защитой класса IP55.
Технические характеристики
| Общие |
| Входное напряжение, В |
10...14 |
| Bыходное напряжение, В |
20...25 |
| Номинальный ток нагрузки, А |
1,0 |
| Удвоенная амплитуда пульсаций выходного напряжения (под нагрузкой), мВ, не более |
30 |
| КПД*, %, не менее |
90 |
| Потребляемая мощность*, Вт, не более |
26 |
| Габаритные размеры ШхВхГ, мм, не более |
65х48х20 |
| Масса, кг, не более НЕТТО (БРУТТО) |
0,04 (0,05) |
| Гарантия |
1 год |
* При напряжении на входе преобразователя не менее 10 В и выходной мощности не более 24 Вт.
Комплект поставки
|
Преобразователь
|
1 шт.
|
|
Этикетка
|
1 шт.
|
|
Документация
|
1 шт.
|
