Описание ПН-12-1,5

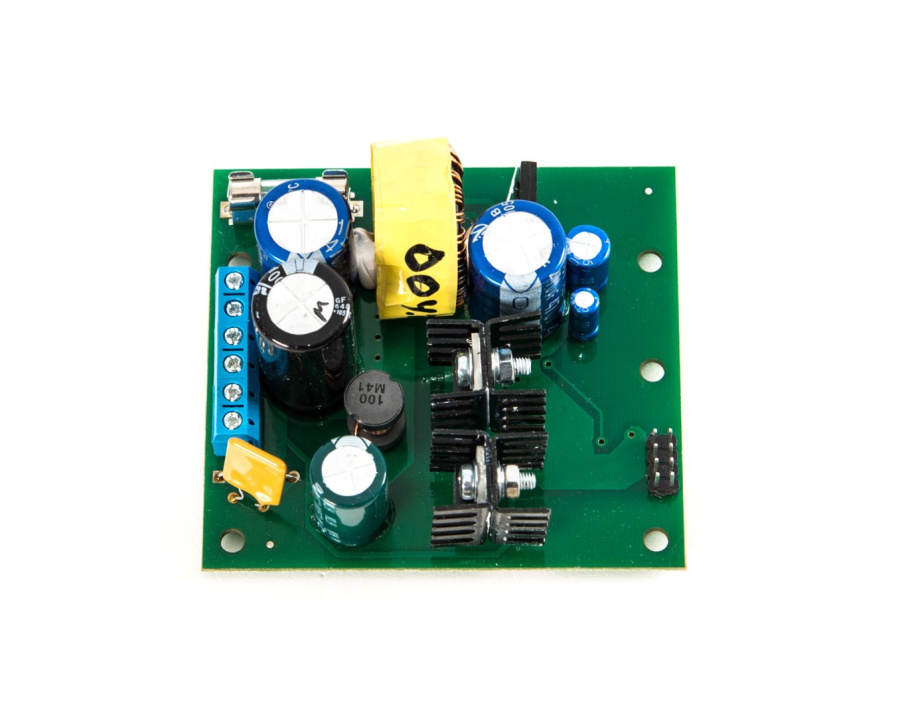

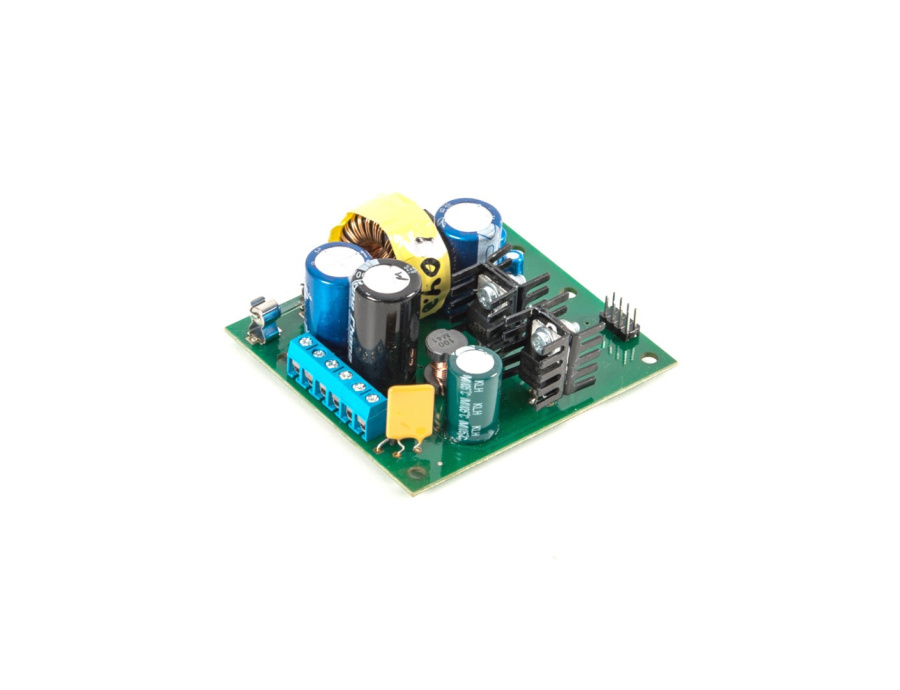

ПН-12-1,5 преобразователь напряжения, (встраиваемый модуль на печатной плате размером 80х70x40 мм) преобразует нестабилизированное входное напряжение от 10 до 50 В постоянного тока в выходное стабилизированное напряжение 12…15 В постоянного тока для питания нагрузки с током потребления до 1,5 А.
При удалённом питании преобразователя от ИБП существует ограничение максимальной длины линии питания, зависящее от выходного напряжения ИБП, сечения проводов и суммарной мощности нагрузок. Предельно допустимые значения длины линии от ИБП до преобразователя при токе нагрузки 1,5 А приведены в таблицах:
LMAX, М ДЛЯ ИБП 24 В
|
площадь сечения провода, мм2
|
0,5
|
0,75
|
1
|
1,5
|
2,5
|
|
Lmax
|
39
|
58
|
78
|
117
|
195
|
LMAX, М ДЛЯ ИБП 48 В
|
площадь сечения провода, мм2
|
0,5
|
0,75
|
1
|
1,5
|
2,5
|
|
Lmax
|
39
|
58
|
78
|
117
|
195
|
Особенности ПН-12-1,5
- возможность плавной подстройки выходного напряжения;
- защита нагрузки от неконтролируемого повышения выходного напряжения при случайной неисправности в схеме преобразователя;
- электронная защита от короткого замыкания без отключения;
- защита от переполюсовки;
- защита от повреждения входного провода при случайной неисправности в схеме преобразователя;
- индикация светодиодом наличия выходного напряжения.
Платы ПН могут быть встроены в любой источник бесперебойного питания при помощи входящей в комплект липкой ленты, либо размещены отдельно в ответвительной коробке типа ЕС 400 С4R с защитой класса IP55.
Технические характеристики
|
Входное напряжение, В
|
10,0…50,0
|
|
Выходное напряжение, В
|
12
|
|
Диапазон регулировки выходного напряжения, В
|
12,0…15,5
|
|
Номинальный ток нагрузки, А
|
1,5
|
|
Габаритные размеры, мм
|
70x80x40
|
|
Гарантия
|
1 год
|
Комплект поставки
|
преобразователь ПН-12-1,5
|
1 шт
|
|
крепежный комплект
|
1 шт
|
|
этикетка
|
1 шт
|
|
джампер
|
2 шт
|
|
светодиод КИПД 21 (красный)
|
1 шт
|
|
предохранитель 5А
|
1 шт
|
-
