Энергия Classic 22500 (Е0101-0300) Стабилизатор напряжения

Описание Энергия Classic 22500

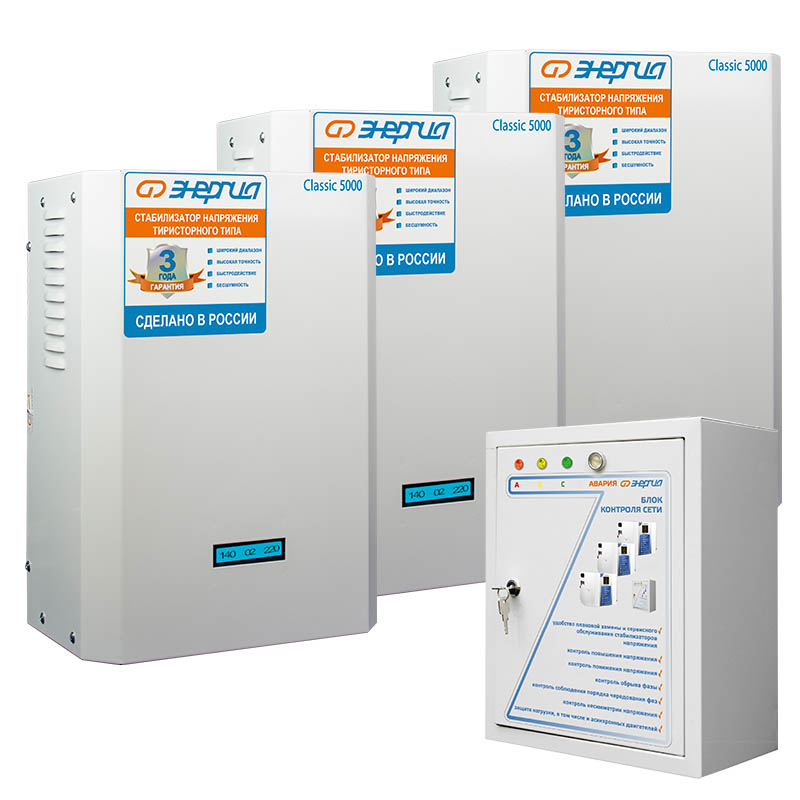

Энергия Classic 22500 - Комплект тиристорных стабилизаторов напряжения Энергия серии Classic предназначены для обеспечения стабилизированным питанием трехфазных потребителей.

Тиристорный стабилизатор напряжения Энергия Classic 22500 предназначен для использования в частных жилых домах, подключенных к трехфазной сети. Конструкция из трех одинаковых блоков стабилизации и общего блока контроля фаз позволяет простым переключениям выбрать трехфазный или однофазный (только если в сети нет подключенных трехфазных потребителей) режим работы и обеспечивает высокую степень защищенности от аварийных ситуаций как в подающей сети (обрыв или перекос фаз, асимметрия фазных напряжений), так и во внутридомовой (превышение допустимой нагрузки, короткое замыкание в проводке). Как и все стабилизаторы серии Classiс, Classic 22500 поставляется с гарантией на три года работы, при расчетном сроке службы изделия в 15 лет. Стабилизатор предназначен для непрерывной работы при температуре окружающей среды от –30 до +40 градусов, не требует технического обслуживания, бесшумен и экономичен – коэффициент полезного действия при максимальной нагрузке достигает 98 процентов.

Все трехфазные стабилизаторы серии Classic выполнены по унифицированной схеме, состоящей из трех идентичных блоков стабилизации, различающихся лишь номинальной мощностью и общего для всех моделей блока контроля сети (БКС), еще называемого блоком контроля фаз (БКФ).

Такая конструкция применяется в трехфазной сети 380В, как для защиты трехфазных потребителей, так и однофазных. Кроме того, она дает дополнительно еще целый ряд полезных защитных функций при работе в трехфазном режиме. Блок контроля фаз обеспечивает:

• контроль повышения напряжения
• контроль понижения напряжения
• контроль обрыва фазы
• контроль соблюдения порядка чередования фаз
• контроль несимметрии напряжения
• защиту нагрузки, в том числе и асинхронных двигателей

Такая схема значительно упрощает плановую замену и сервисное обслуживание стабилизаторов напряжения. А в случае аварии на одной из линий (фаз) две остальные останутся в рабочем режиме. Для этого необходимо перевести работу стабилизатора в однофазный режим.

Для перехода из трехфазного в однофазный режим нужно переключить флажок автоматического выключателя «К» на панели управления БКФ в положение «ON».

Необходимо помнить, что переключение на однофазный режим отключит все защиты, обеспечивающие безопасность трехфазных потребителей, и этот режим допускается применять только в том случае, если такие потребители у вас отсутствуют!

Для удобного размещения стабилизаторов и блока контроля фаз можно дополнительно приобрести горизонтальную или вертикальную стойку.

Особенности Энергия Classic 22500

• Диапазон регулировки: по точности: 125–254 В, по защите: 63–265 В;
• Высокая точность стабилизации. В моделях серии Classic ± 5%;
• Стабильная работа при резких скачках напряжения;
• Удобная цифровая индикация, LED дисплей;
• Повышенная морозоустойчивость;
• Высокая надежность (средний срок службы при непрерывной работе – более 60 000 часов;
• Элегантный дизайн;
• Универсальный способ установки (навесной или напольный);
• Бесшумность;
• Гарантийный срок обслуживания 3 года со дня продажи;
• Широкая сеть сервисных центров по обслуживанию стабилизаторов напряжения «Энергия» по всей стране.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Артикул	Е0101-0300
Производитель	Энергия
Cтрана производства	Россия
Расчетный срок службы	15 лет
Применение	Для дачи / Для частного дома
Тип напряжения	Трехфазный
Состав комплекта	3 блока 220В по 7,5 кВА + БКС
Принцип стабилизации	Тиристорный
Мощность (кВА)	22,5
Режим работы	Непрерывный
Способ установки	Напольный / Настенный
Тип охлаждения	Воздушное (конвекционное и принудительное)
Дисплей	Цифровой
Индикация	Входное напряжение / Выходное напряжение / Ступень стабилизации
Подключение	Клеммная колодка
Режим "БАЙПАС"	Есть
Задержка включения	6 секунд
Предельный диапазон входных напряжений (В)	60-265
Рабочий диапазон входных напряжений (В)	125-254
Рабочий диапазон выходных напряжений (В)	206-234
Номинальное выходное напряжение (В)	380
Отклонение выходных напряжений	±5%
Время реакции на изменение напряжения (мс)	20
Количество ступеней регулировки	12
Защита от повышенного напряжения, откл. при	≥ 265В
Защита от пониженного напряжения, откл. при	≤ 60В
Защита от перегрева трансформатора, откл. при	≥ 120 °С
Защита от перегрузки по току	Автоматический выключатель
Контроль обрыва фаз	Есть
Контроль перекоса фаз	Есть
Контроль чередования фаз	Есть
Степень защиты от внешних воздействий по ГОСТ 14254-96	IP20
Температура эксплуатации (°С)	-30...+40
Температура хранения (°С)	-40...+45
Относительная влажность (%)	80
КПД при полной нагрузке (%)	98
Вес нетто (кг)	65
Габаритные размеры (мм)	320х180х1260
Гарантия	36 месяцев

Комплект поставки

Стабилизатор	3 шт.
Модуль БКС 3х10	1 шт.
