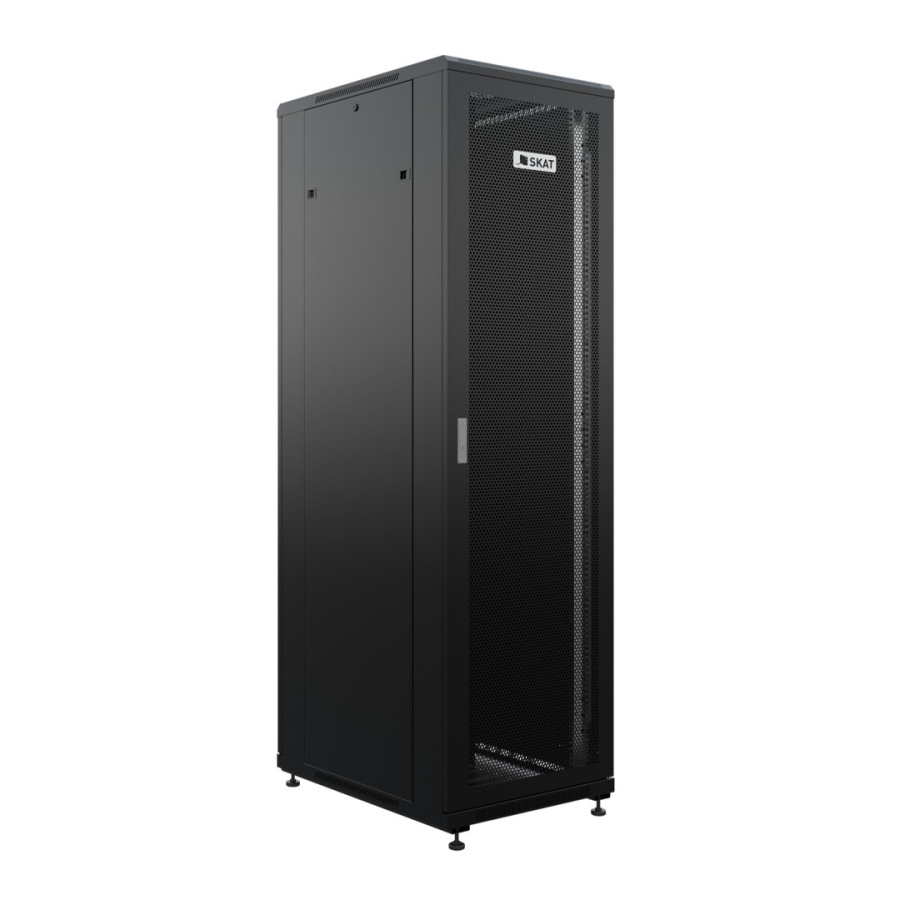

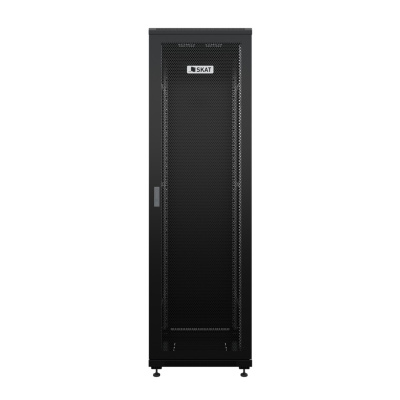

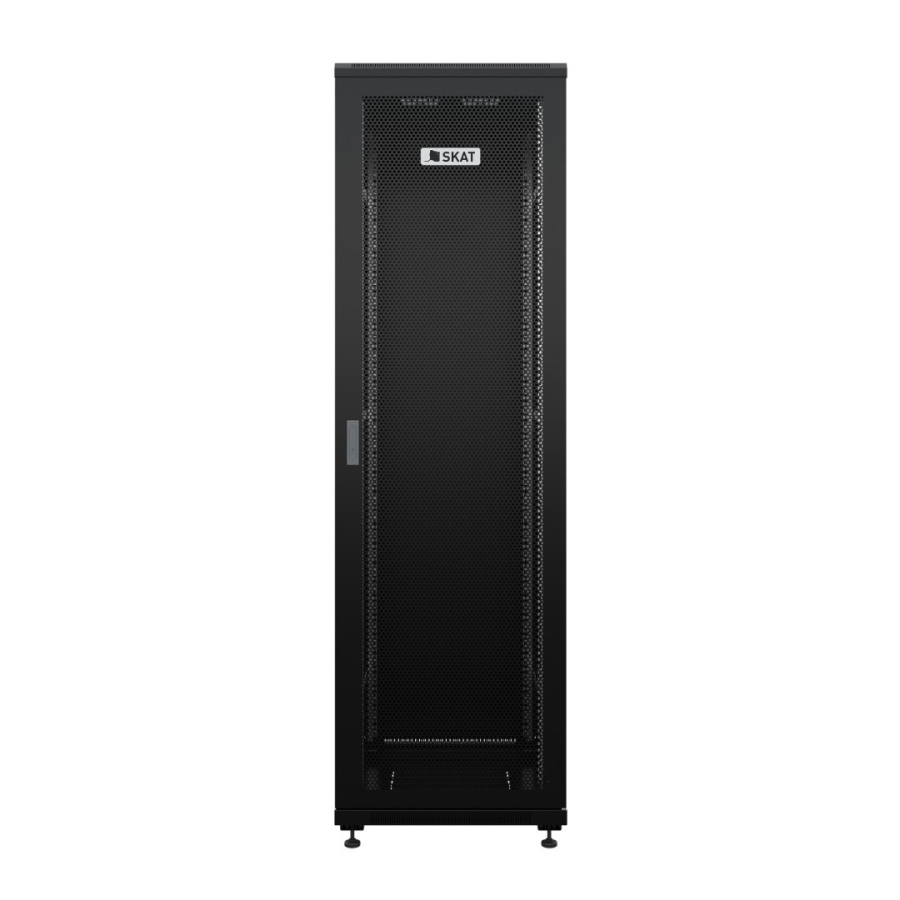

Bastion SKAT TB-22R680GF-B телекоммуникационный шкаф

Описание Bastion SKAT TB-22R680GF-B

Bastion SKAT TB-22R680PF-B Напольный универсальный серверный шкаф предназначен для установки различного сетевого оборудования стандарта 19 дюймов (по ширине 485 мм), крепление которого соответствует требованиям ГОСТ 28601.2–90 (МЭК 60297). Пассивное и активное сетевое оборудование крепится на вертикальные 19" направляющие шкафа друг над другом. Доступ к оборудованию осуществляется со стороны передней и задней двери, а также съемных боковых стенок шкафа.

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

• Изделие состоит из:

— двух сварных несущих рам;

— соединительных горизонтальных направляющих;

— нижней и верхней панелей;

— боковых стенок, передней и задней дверей.

• Монтажные профили 19" крепятся попарно спереди и сзади шкафа на горизонтальные направляющие;
• Шкаф опирается на регулируемые ножки (поставляются в комплекте) или транспортировочные ролики (заказываются отдельно);
• Рамы скрепляются горизонтальными направляющими с помощью резьбовых соединений;
• Крыша и нижняя панели крепятся к силовым рамам с помощью поставляемого в комплекте крепежа;

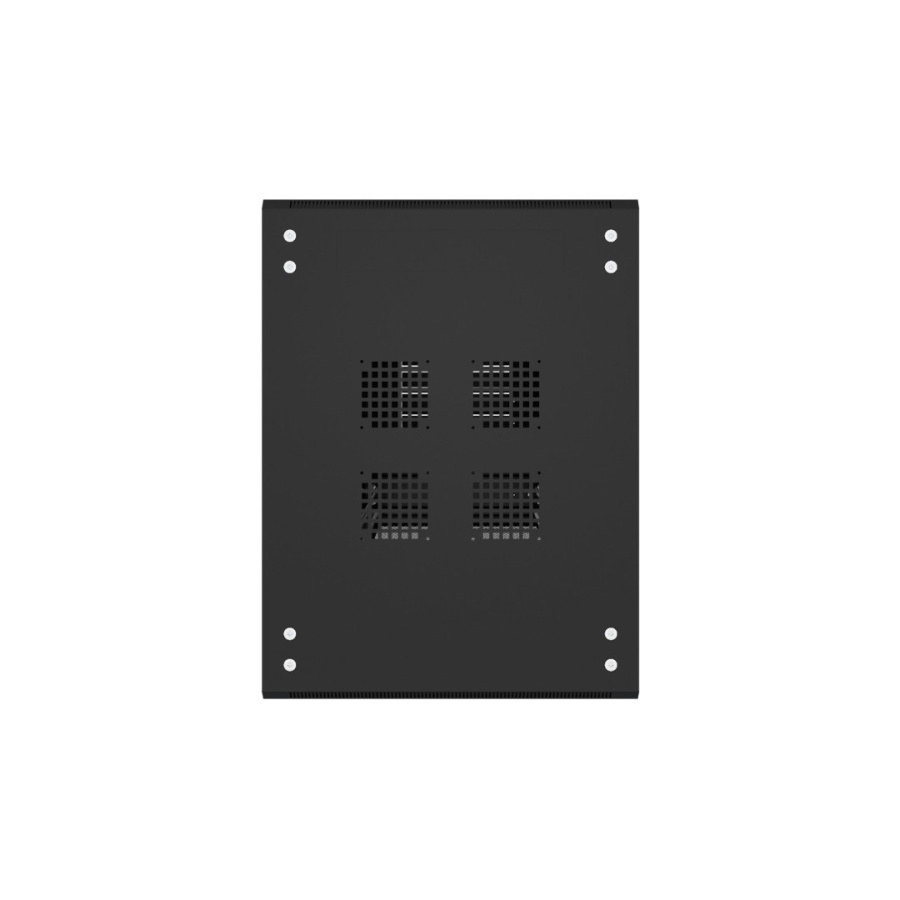

• В крыше и дне шкафа выполнены отверстия для установки кабельных вводов;
• Шкаф предусматривает установку потолочных вентиляторных панелей, обеспечивающих отток нагретого воздуха из внутреннего пространства шкафа;
• Вентиляторные панели крепятся на поперечины силовых сварных рам;
• Есть возможность установки вентиляторных модулей непосредственно в крышу.

Особенности Bastion SKAT TB-22R680PF-B

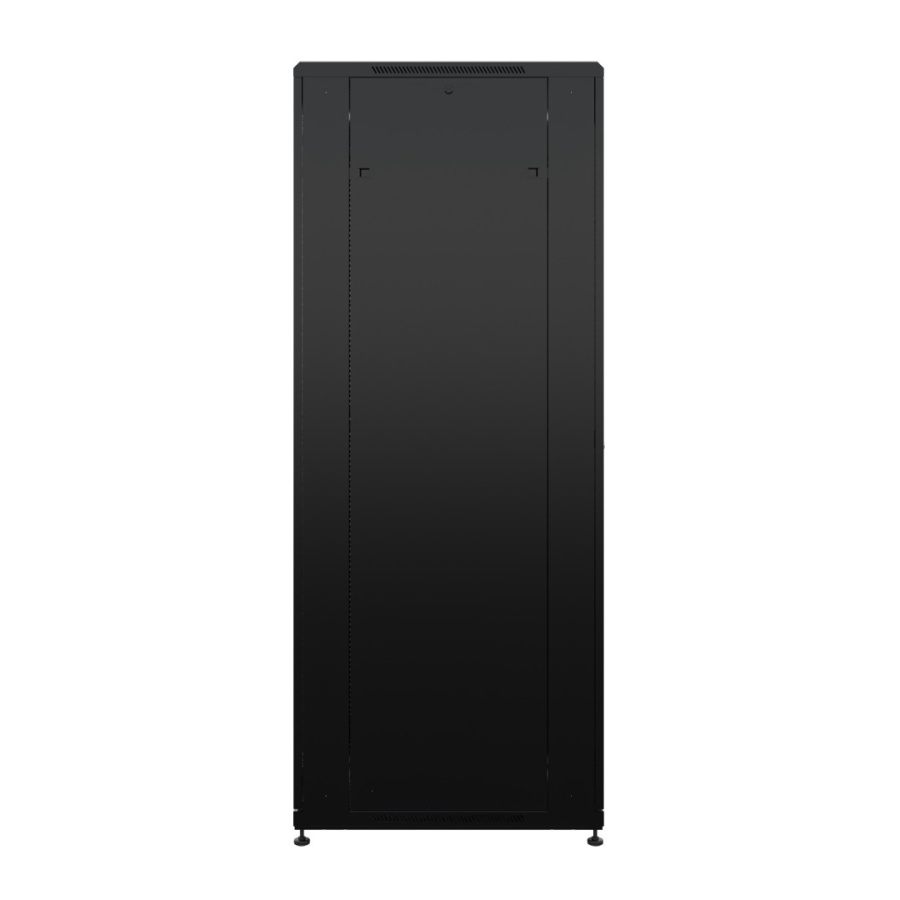

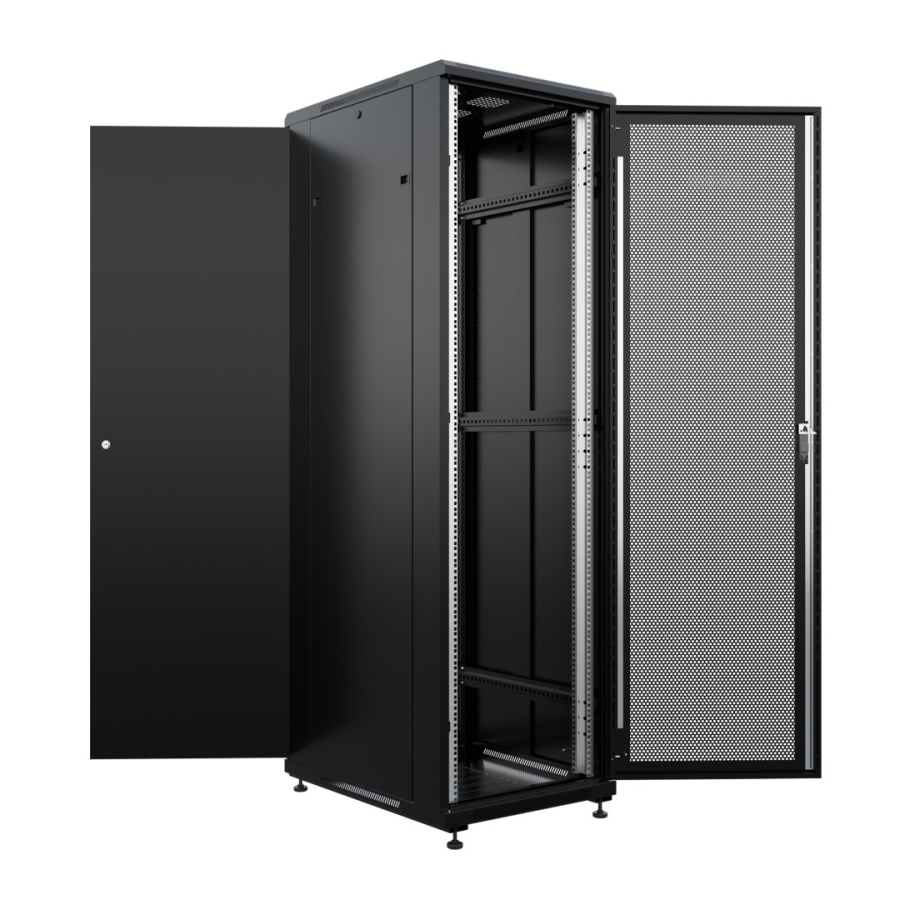

• Задняя дверь на замке, боковые панели съемные на защелках;
• Две пары 19' направляющих, регулируемых по глубине установки;
• Монтажные профили имеют разметку в юнитах (U);
• Боковые стенки могут быть оснащены замками;
• Регулируемые опоры входят в стандартную комплектацию;
• Ригельный замок;
• Максимальная распределенная нагрузка – до 1200 кг;
• Максимальная нагрузка на 1 юнит при креплении оборудования на 4 точки (2 на передней паре 19-дюймовых направляющих и 2 на задней паре) не более 100 кг;
• Климатическое исполнение УХЛ 4.2 по ГОСТ 15150–69 (эксплуатация в закрытых помещениях в диапазоне температур от +5 до +70 °С и относительной влажности до 90% без образования конденсата);
• Класс защиты IP20.
