Описание OSNOVO OS-34TB1

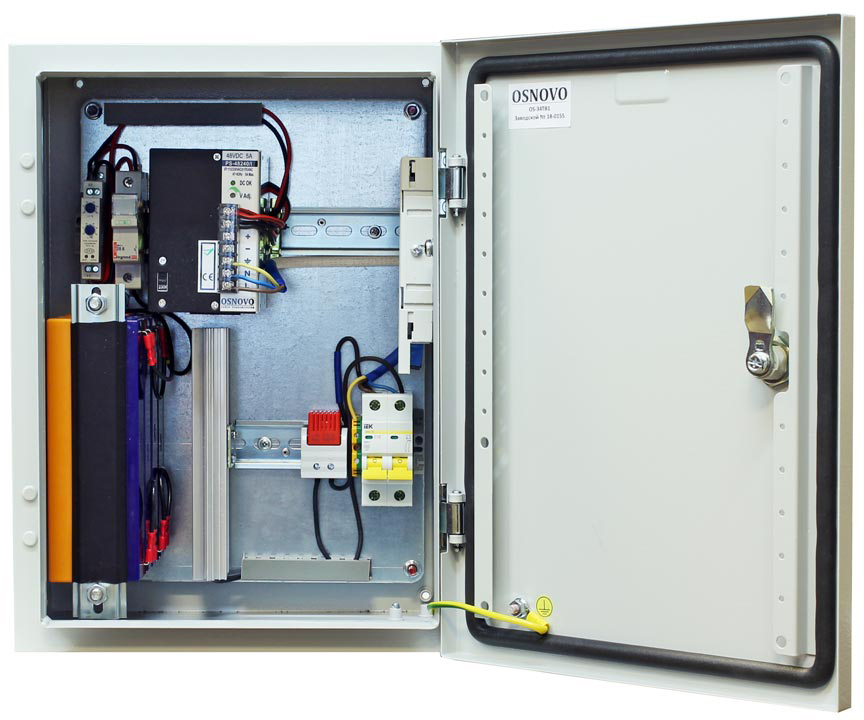

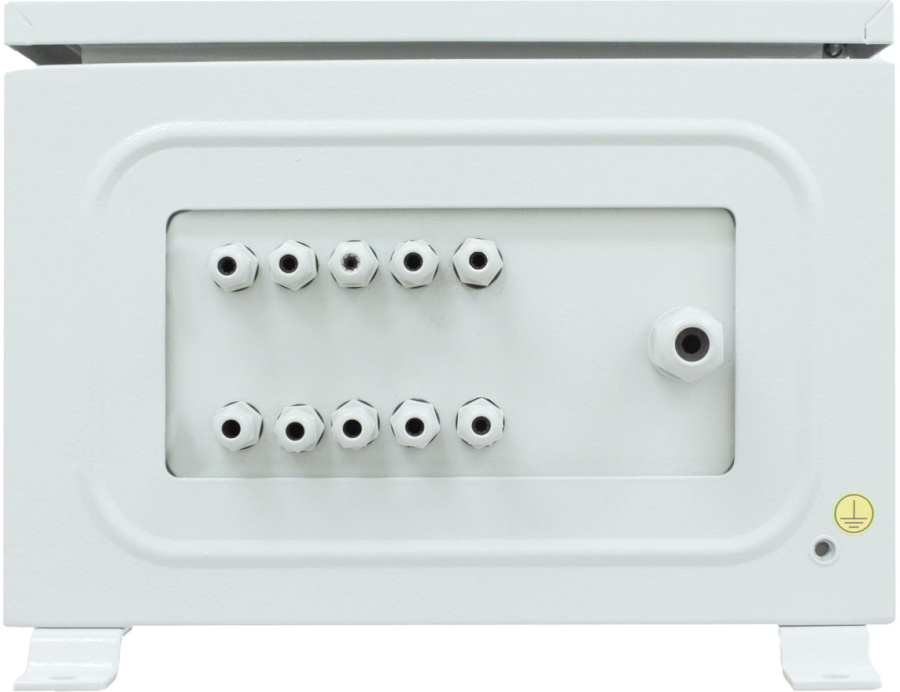

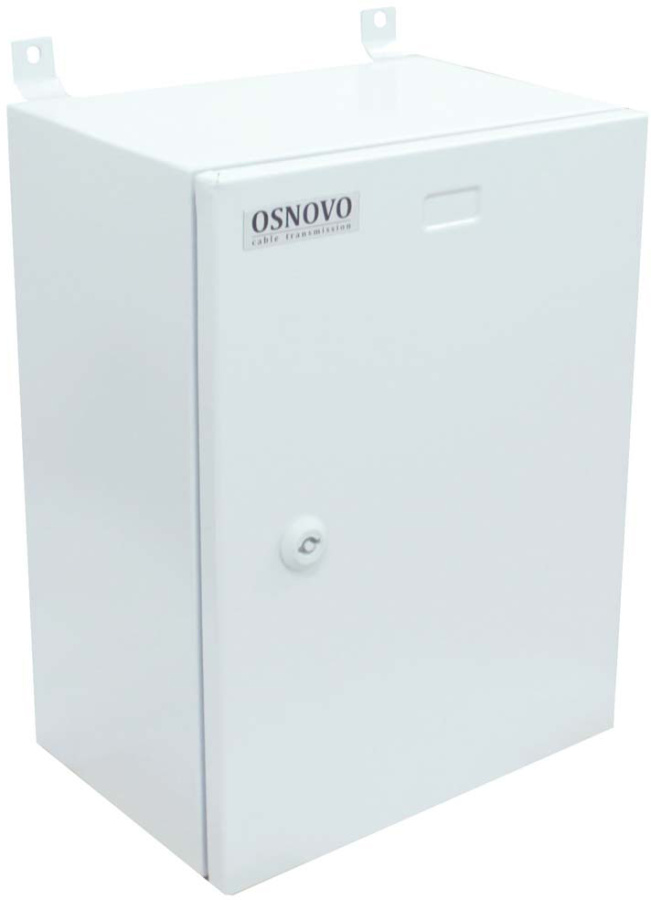

OSNOVO OS-34TB1 Станция Osnovo OS-34TB1 адаптирована к круглогодичной эксплуатации на улице: корпус соответствует стандарту защиты от пыли и влаги, рабочие температуры — –40 ºС... +50 ºС (без учета ветра), предусмотрен комплект гермовводов. Состоит из герметичного металлического бокса и комплекта оборудования:
- Оптического кросса: разъемное соединение для коммутации волоконно-оптического кабеля.
- Нагревателя (без вентилятора) для установки на DIN-рейку и нормально замкнутого термостата (отключение нагревателя при +15 ºС и выше).
- Блока питания PS-48240/I (DC 48 В, 240 Вт) для питания встраиваемого оборудования.
- Системы резервного питания термошкафа.
- Автоматического выключателя (2Р, 10 A).
Станция Osnovo OS-34TB1 адаптирована к круглогодичной эксплуатации на улице: корпус соответствует стандарту защиты от пыли и влаги, рабочие температуры — –40 ºС... +50 ºС (без учета ветра), предусмотрен комплект гермовводов. Состоит из герметичного металлического бокса и комплекта оборудования:
- Оптического кросса: разъемное соединение для коммутации волоконно-оптического кабеля.
- Нагревателя (без вентилятора) для установки на DIN-рейку и нормально замкнутого термостата (отключение нагревателя при +15 ºС и выше).
- Блока питания PS-48240/I (DC 48 В, 240 Вт) для питания встраиваемого оборудования.
- Системы резервного питания термошкафа.
- Автоматического выключателя (2Р, 10 A).
Характеристики оптического кросса:
- Модуль на два SC-порта.
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
- Ложемент на восемь КДЗС (два в комплекте).
- Размер — 183×113×22 мм.
Состав системы резервного питания:
- Реле контроля напряжения АКБ, 40 ~ 80 В, ток не более 10 A — защита от глубокого разряда.
- Четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 A·ч (общее напряжение — 48 В).
- Две плавкие вставки (для АКБ) 10 A, 400 В — защита от перегрузок и КЗ.
- Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.
Система обогрева поддерживает внутри станции температуру в пределах от –7 ºС до +50 ºС. Питание — AC 100 ~ 240 В. Максимальная потребляемая мощность (с учетом обогрева и встроенного БП) — 340 Вт. Свободное место на верхней din-рейке под установку оборудования — 80 мм. Размер — 300×400×210 мм.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Назначение
|
уличная станция (термошкаф)
|
|
Класс защиты (IP)
|
IP66
|
|
Класс защиты (IK)
|
-
|
|
Материал корпуса
|
металл
|
|
Оптический кросс
|
размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
|
|
Температура внутри уличной станции
|
–7 ºС... +50 ºС
|
|
Рабочая температура (температура окружающей среды)
|
–40 ºС... +50 ºС (без учета ветра)
|
|
Защита от перегрузки и КЗ
|
автоматический выключатель 2P на 220 В, 10 A
|
|
Термостабилизация
|
да
|
|
Резервное питание (АКБ)
|
да
|
|
Дополнительно
|
доступное место под установку оборудования на встроенные din-рейки: верхняя — 80 мм
|
|
Размер (Ш×В×Г)
|
300×400×210 мм
|
Комплект поставки
|
Уличная станция
|
1 шт.
|
|
Набор гермовводов
|
1 шт.
|
|
Пигтейлы оптические, SM, SC/UPC
|
2 шт.
|
|
Комплект для защиты сварного стыка (КДЗС)
|
2 шт.
|
|
Ключ от монтажного шкафа
|
1 шт.
|
|
Документация
|
1 шт.
|
