Описание Cabeus SH-05F-15U60/45-R

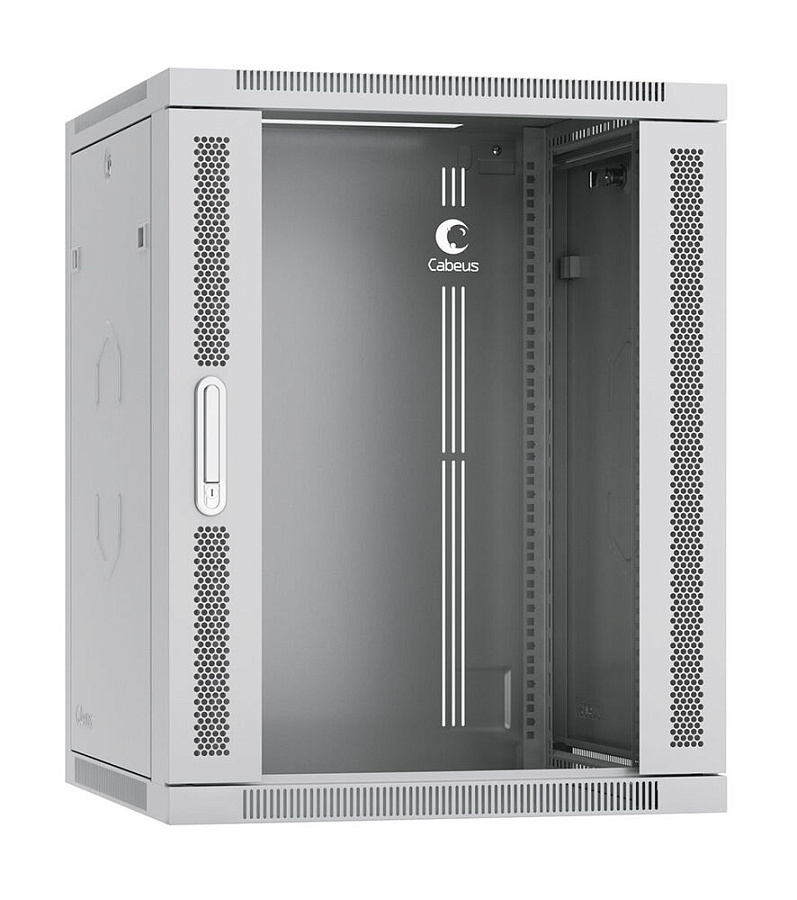

Cabeus SH-05F-15U60/45-R — настенный телекоммуникационный шкаф стандарта 19 дюймов, предназначенный для размещения сетевого, коммутационного, кроссового и другого оборудования структурированных кабельных систем. Модель имеет монтажную высоту 15U, ширину 600 мм, глубину 450 мм и общую высоту 769 мм. Сборно-разборная конструкция обеспечивает удобство транспортировки, хранения и монтажа. Каркас изготовлен из стали с порошковым покрытием серого цвета RAL 7035. Передняя дверь оснащена вставкой из закалённого стекла толщиной 5 мм и замком, что позволяет визуально контролировать состояние оборудования без открытия шкафа. Съёмные боковые панели с замками обеспечивают доступ к установленным устройствам при обслуживании. Четыре монтажных профиля стандарта 19 дюймов позволяют закреплять оборудование и регулировать глубину его установки. Максимальная полезная глубина составляет 400 мм. В верхней части корпуса предусмотрен щёточный кабельный ввод, а в основании — кабельный ввод с заглушкой. Степень защиты IP20 предусматривает эксплуатацию внутри помещений. Максимальная допустимая статическая нагрузка составляет 50 кг. Шкаф поставляется в разобранном виде с панелью для настенного монтажа и комплектом крепежа для сборки.
Особенности Cabeus SH-05F-15U60/45-R
- Настенное исполнение для установки телекоммуникационного оборудования.
- Стандартная монтажная ширина 19 дюймов.
- Полезная монтажная высота 15U.
- Габариты шкафа 600 × 450 × 769 мм.
- Максимальная полезная глубина установки оборудования 400 мм.
- Сборно-разборная конструкция для удобной транспортировки и монтажа.

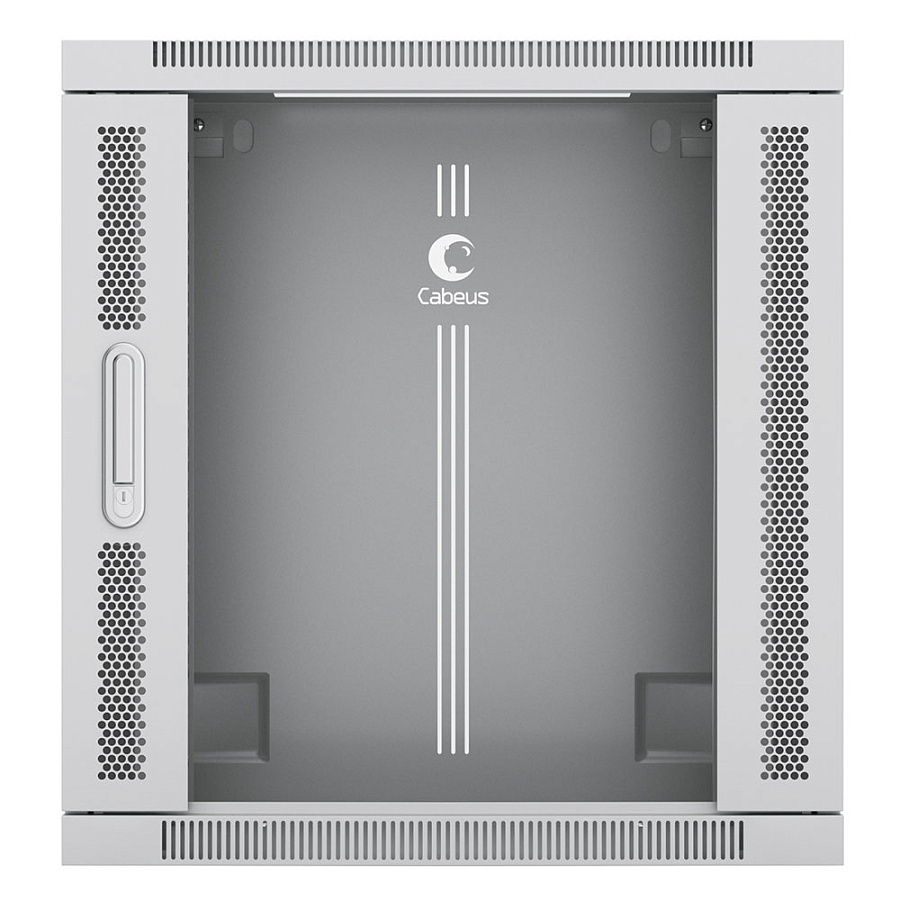

- Передняя дверь со вставкой из закалённого стекла толщиной 5 мм.
- Угол открытия передней двери до 220°.
- Замок на передней двери для ограничения доступа к оборудованию.

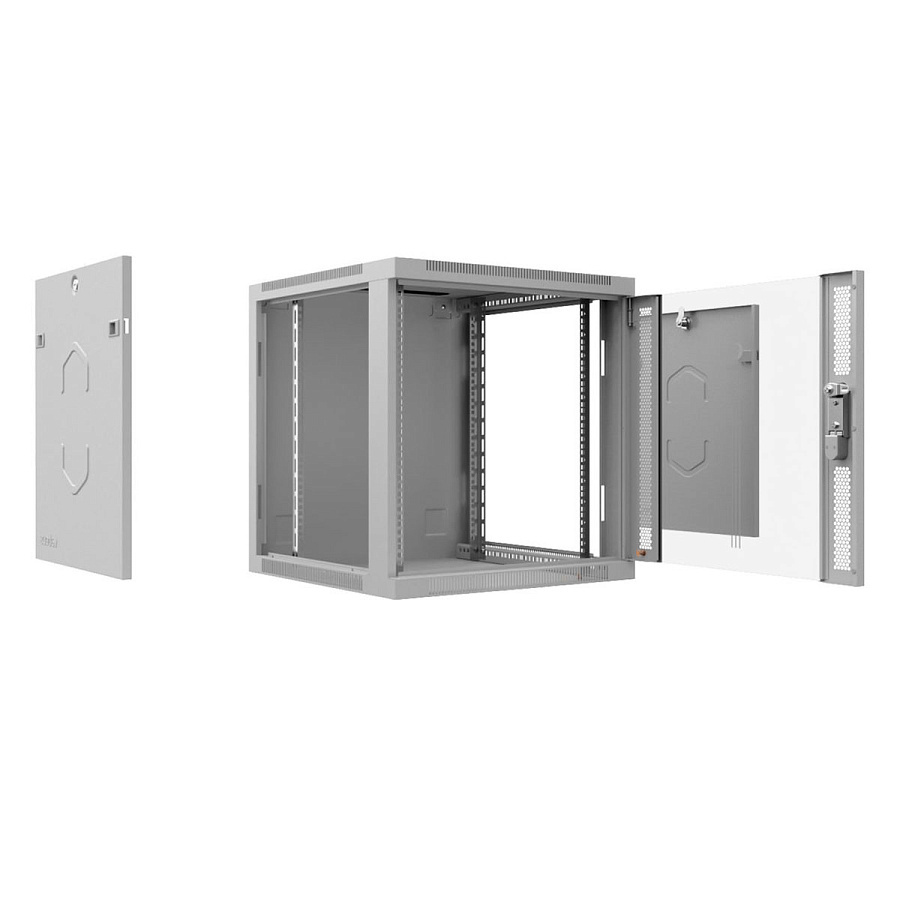

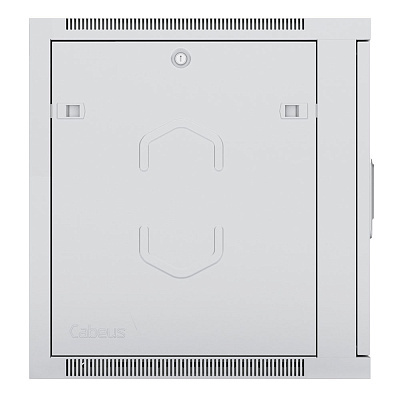

- Две съёмные боковые панели с замками.

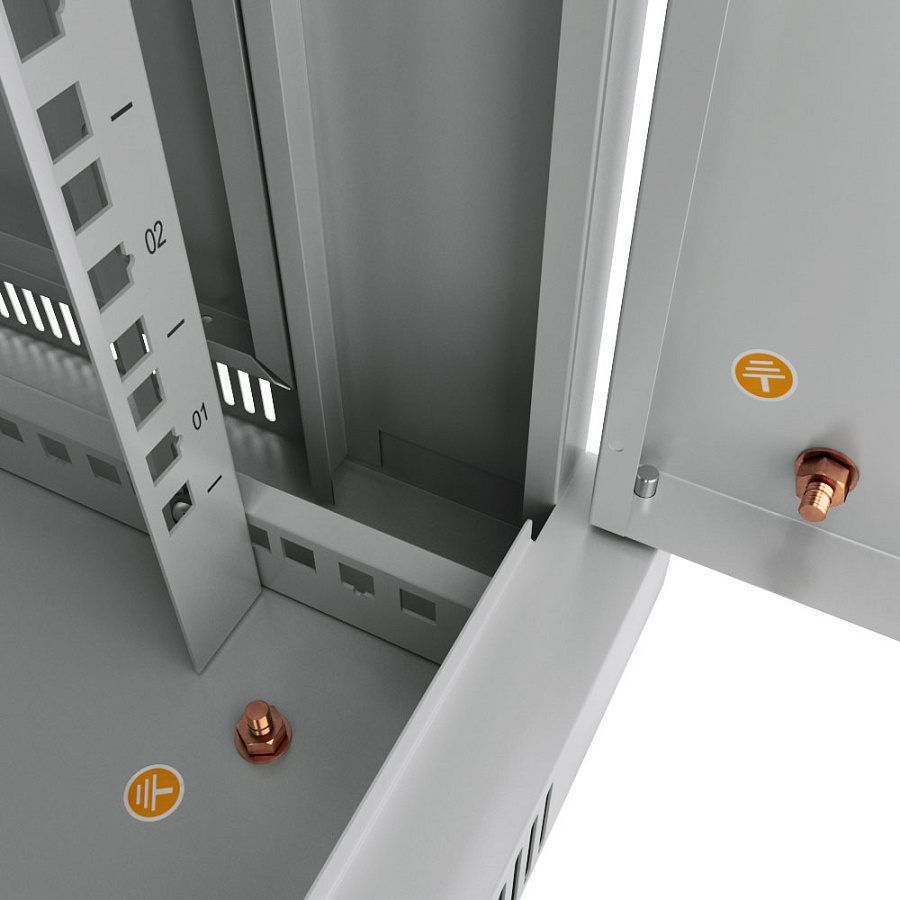

- Четыре монтажных профиля стандарта 19 дюймов.
- Толщина стали монтажных профилей 2 мм.
- Толщина стали конструктивных элементов корпуса 1,2 мм.
- Порошковое покрытие серого цвета RAL 7035.
- Максимальная статическая нагрузка 50 кг.
- Степень защиты IP20.

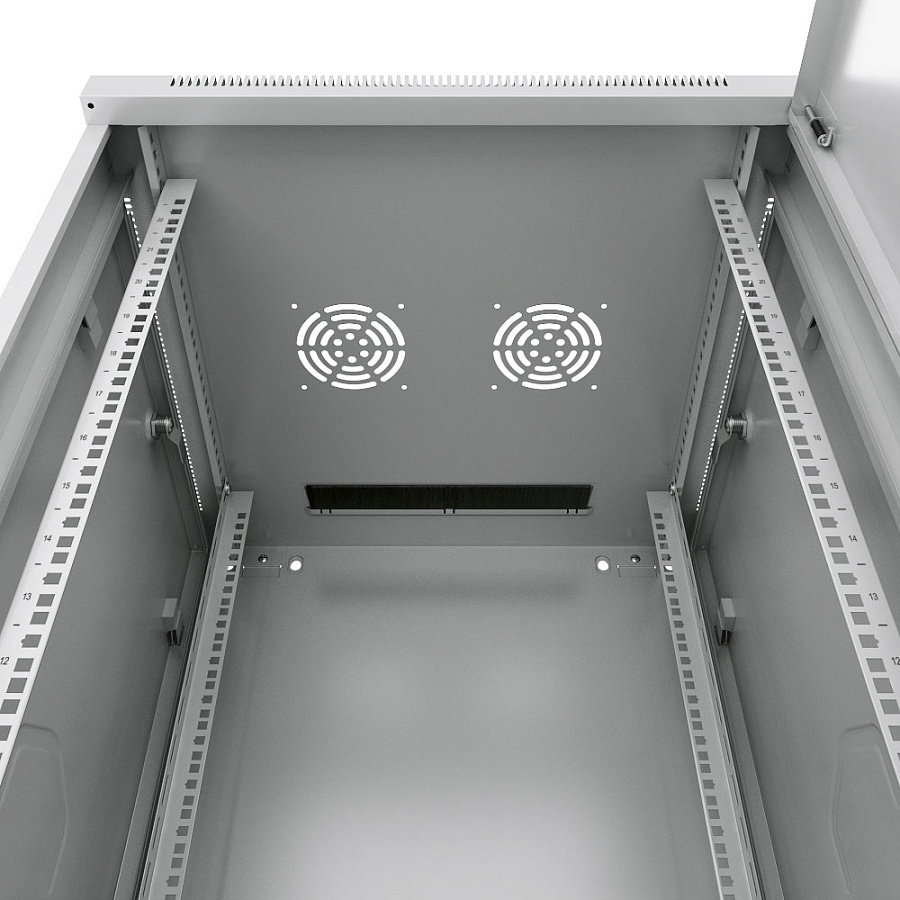

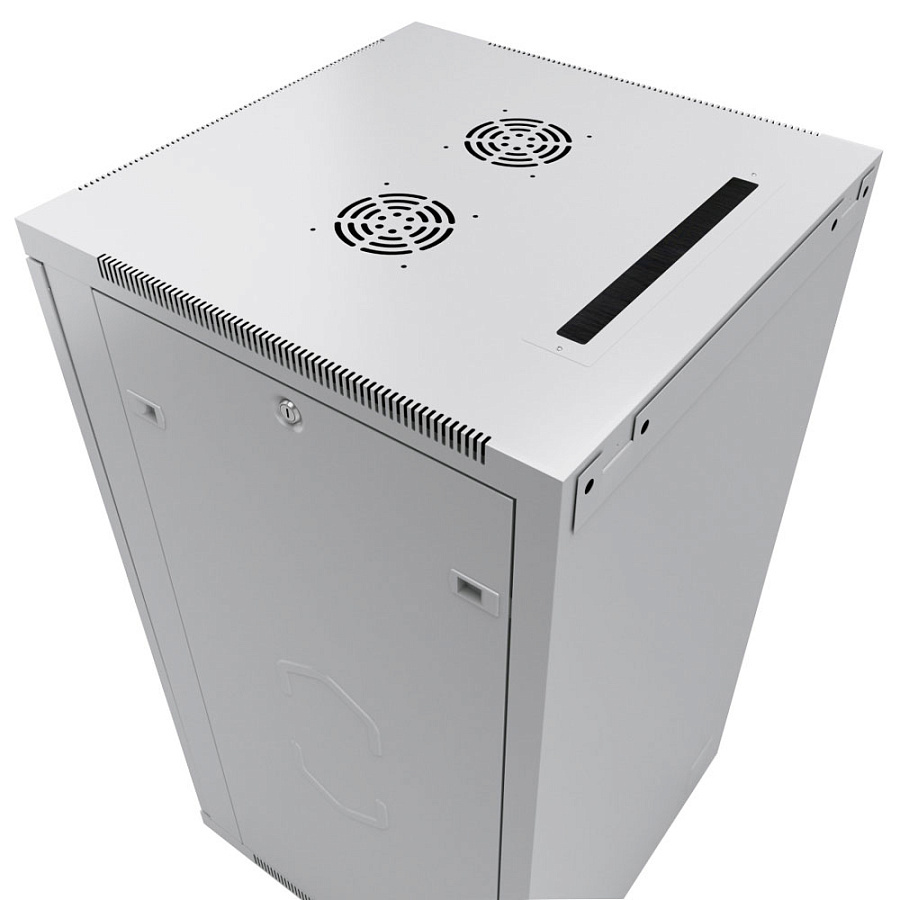

- Щёточный кабельный ввод в верхней части корпуса.

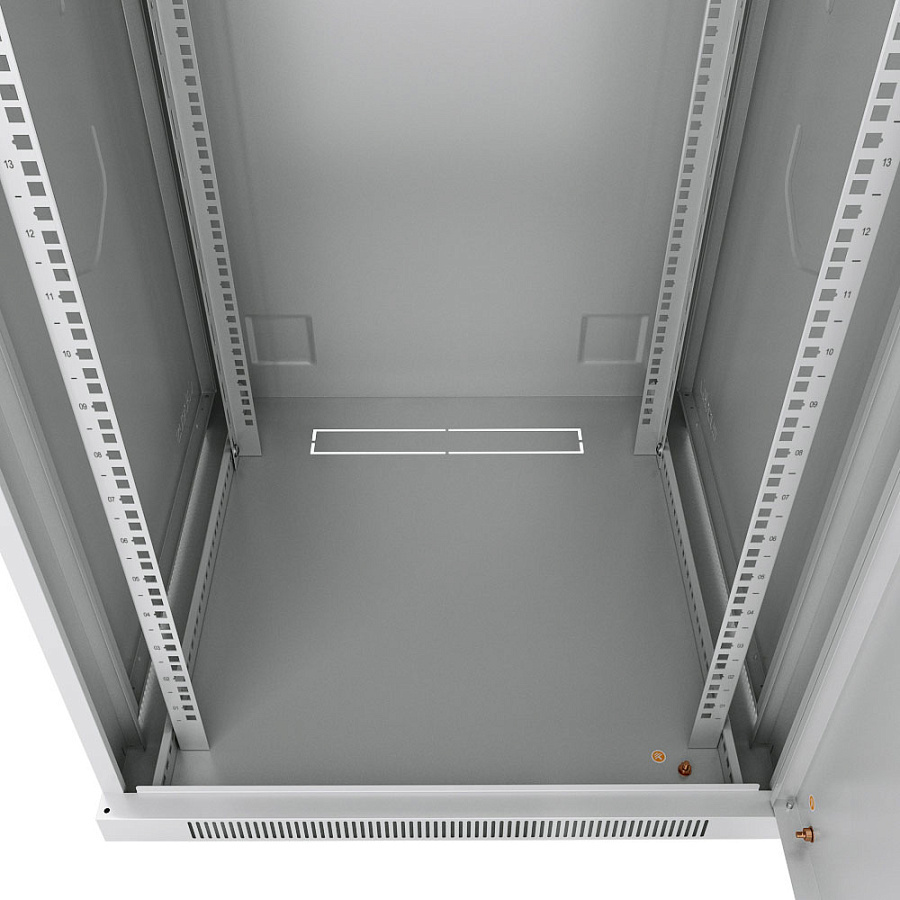

- Кабельный ввод с заглушкой в основании шкафа.

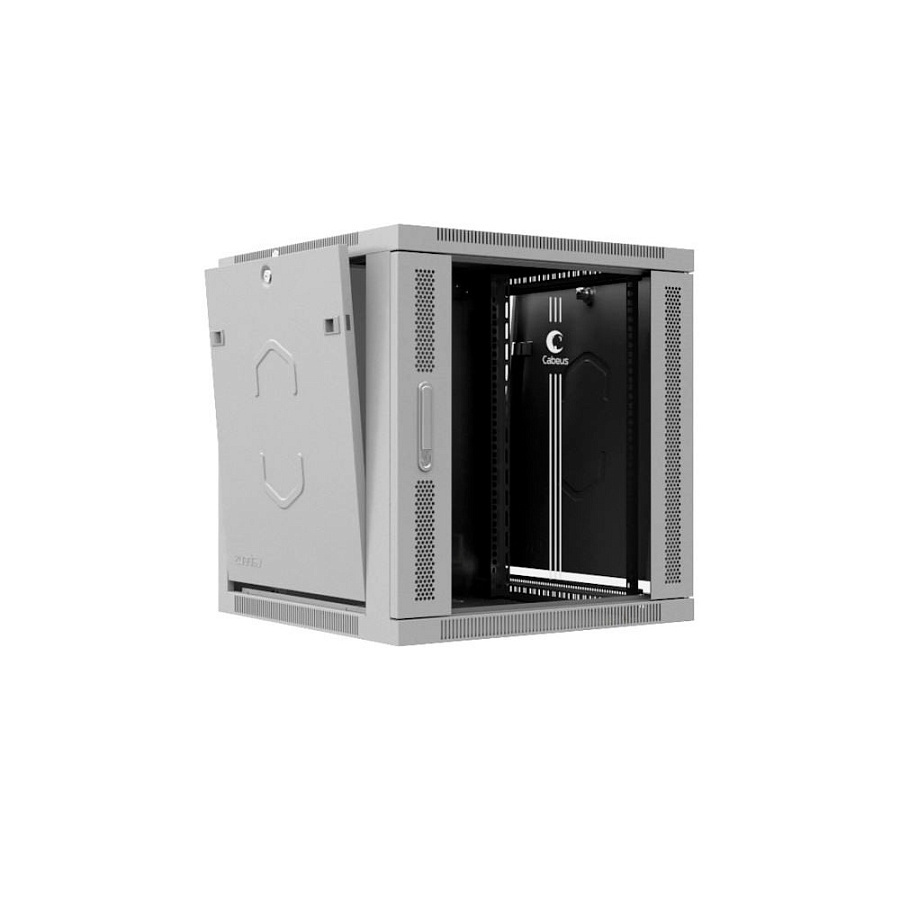

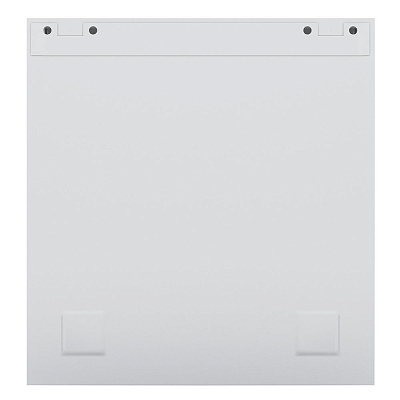

- Панель для настенного монтажа в комплекте.
- Комплект крепежа для сборки корпуса.
- Комплект из 20 крепёжных элементов для установки оборудования.
- Поставка в разобранном виде.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип устройства
|
Шкаф телекоммуникационный
|
|
Бренд
|
Cabeus
|
|
Серия
|
SH-05F
|
|
Модель
|
SH-05F-15U60/45-R
|
|
Артикул производителя
|
SH-05F-15U60/45-R
|
|
Тип установки
|
Настенный
|
|
Тип конструкции
|
Сборно-разборная
|
|
Назначение
|
Размещение телекоммуникационного и коммутационного оборудования
|
|
Стандарт монтажной ширины
|
19 дюймов
|
|
Монтажная высота
|
15U
|
|
Цвет корпуса
|
Серый
|
|
Цвет по шкале RAL
|
RAL 7035
|
|
Тип покрытия
|
Порошковое
|
|
Гарантия
|
12 месяцев
|
|
КОНСТРУКЦИЯ КОРПУСА
|
|
Материал корпуса
|
Сталь
|
|
Толщина стали корпуса
|
1,2 мм
|
|
Толщина стали монтажных профилей
|
2 мм
|
|
Тип передней двери
|
Стальная рама со стеклянной вставкой
|
|
Материал вставки двери
|
Закалённое стекло
|
|
Толщина стекла
|
5 мм
|
|
Угол открытия передней двери
|
220°
|
|
Замок передней двери
|
Есть
|
|
Боковые панели
|
Съёмные
|
|
Количество боковых панелей
|
2
|
|
Замки боковых панелей
|
Есть
|
|
Задняя стенка
|
Есть
|
|
Панель для настенного монтажа
|
Есть
|
|
МОНТАЖНЫЕ ХАРАКТЕРИСТИКИ
|
|
Монтажная ширина
|
19 дюймов
|
|
Монтажная высота
|
15U
|
|
Количество монтажных профилей
|
4
|
|
Материал монтажных профилей
|
Сталь
|
|
Регулировка монтажных профилей по глубине
|
Есть
|
|
Максимальная полезная глубина
|
400 мм
|
|
Максимальная статическая нагрузка
|
50 кг
|
|
КАБЕЛЬНЫЕ ВВОДЫ
|
|
Верхний кабельный ввод
|
Щёточный
|
|
Нижний кабельный ввод
|
С заглушкой
|
|
Щёточный ввод в комплекте
|
1 шт.
|
|
ЗАЩИТА И УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Степень защиты
|
IP20
|
|
Место эксплуатации
|
Внутри помещений
|
|
Защита от доступа к оборудованию
|
Замки передней двери и боковых панелей
|
|
ТРАНСПОРТИРОВКА
|
|
Состояние при поставке
|
Разобранный
|
|
Количество грузовых мест
|
1
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
600 × 450 × 769 мм
|
|
Габариты упаковки
|
780 × 620 × 215 мм
|
|
Вес
|
28 кг
|
|
Вес упаковки
|
29 кг
|
Комплект поставки
|
Крыша шкафа
|
1 шт.
|
|
Основание шкафа
|
1 шт.
|
|
Боковая панель с замком
|
2 шт.
|
|
Монтажный профиль 19 дюймов
|
4 шт.
|
|
Передняя рама
|
1 шт.
|
|
Задняя рама
|
1 шт.
|
|
Задняя стенка
|
1 шт.
|
|
Передняя дверь с замком
|
1 шт.
|
|
Щёточный кабельный ввод
|
1 шт.
|
|
Панель для настенного монтажа
|
1 шт.
|
|

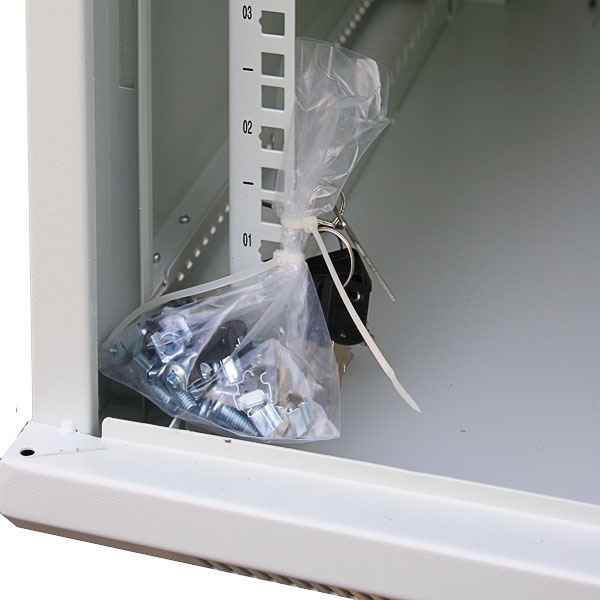

Комплект крепежа для сборки шкафа
|
1 компл.
|
|
Комплект крепежа для оборудования (винт, шайба, гайка)
|
20 компл.
|
