Описание Cabeus JJT-4-SC

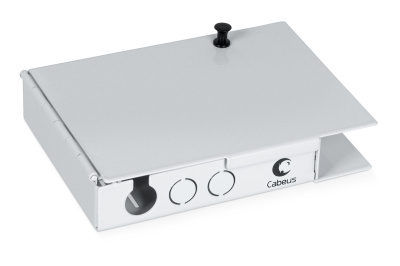

Cabeus JJT-4-SC — компактный настенный оптический бокс для организации коммутации и защиты соединений волоконно-оптических кабелей. Рассчитан на установку четырех адаптеров SC или четырех дуплексных адаптеров LC, обеспечивающих подключение до восьми оптических волокон. Корпус изготовлен из стали толщиной 1 мм и окрашен в светло-серый цвет RAL 7035. Конструкция предусматривает до трех кабельных вводов, внутреннюю сплайс-кассету для размещения защитных гильз КДЗС и фиксацию запаса оптических волокон. Распашная дверца закрывается на защелку. Бокс предназначен для настенного монтажа в распределительных узлах волоконно-оптических сетей. Поставляется с монтажными принадлежностями, без пигтейлов и проходных адаптеров.
Особенности Cabeus JJT-4-SC
- Настенное исполнение для волоконно-оптических линий связи.
- Возможность установки четырех оптических адаптеров SC или LC duplex.
- Поддержка подключения до 4 волокон SC или 8 волокон LC duplex.
- Металлический корпус из стали толщиной 1 мм.
- Светло-серое покрытие RAL 7035.
- Распашная дверца с фиксацией на защелку.
- До трех отверстий для ввода оптических кабелей.
- Кабельный ввод PG-9 для кабеля диаметром 4–8 мм.
- Внутренняя сплайс-кассета для размещения сварных соединений.
- Защитные гильзы КДЗС длиной 60 мм в комплекте.
- Нейлоновые стяжки для организации и фиксации кабеля.
- Компактные размеры 140 × 105 × 27 мм.
- Индивидуальная картонная упаковка.
- Поставка без оптических пигтейлов и проходных адаптеров.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
Cabeus
|
|
Модель
|
JJT-4-SC
|
|
Артикул производителя
|
7304c
|
|
Тип устройства
|
Оптический распределительный бокс
|
|
Назначение
|
Коммутация и защита соединений оптических волокон
|
|
Способ монтажа
|
Настенный
|
|
Тип конструкции
|
Закрытый металлический корпус
|
|
Цвет
|
Светло-серый
|
|
Цвет по шкале RAL
|
RAL 7035
|
|
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Количество оптических портов
|
4
|
|
Тип совместимых адаптеров
|
SC, LC duplex
|
|
Максимальное количество волокон с адаптерами SC
|
4
|
|
Максимальное количество волокон с адаптерами LC duplex
|
8
|
|
Наличие сплайс-кассеты
|
Есть
|
|
Количество сплайс-кассет
|
1 шт.
|
|
Защитные гильзы сварных соединений
|
КДЗС
|
|
Длина гильз КДЗС
|
60 мм
|
|
Количество гильз КДЗС
|
4 шт.
|
|
Оптические адаптеры
|
В комплект не входят
|
|
Оптические пигтейлы
|
В комплект не входят
|
|
КАБЕЛЬНЫЕ ВВОДЫ
|
|
Максимальное количество кабельных вводов
|
3
|
|
Тип комплектного кабельного ввода
|
PG-9
|
|
Количество комплектных кабельных вводов
|
1 шт.
|
|
Диаметр кабеля для ввода PG-9
|
4–8 мм
|
|
КОНСТРУКЦИЯ
|
|
Материал корпуса
|
Сталь
|
|
Толщина стали
|
1 мм
|
|
Тип дверцы
|
Распашная
|
|
Механизм фиксации дверцы
|
Защелка
|
|
Замок
|
Отсутствует
|
|
Крепление к поверхности
|
Настенное, с помощью крепежных элементов
|
|
Организация оптических волокон
|
Внутренняя сплайс-кассета и кабельные стяжки
|
|
Тип упаковки
|
Индивидуальная картонная коробка
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
140 × 105 × 27 мм
|
|
Габариты упаковки
|
155 × 125 × 45 мм
|
|
Вес
|
350 г
|
|
Вес упаковки
|
400 г
|

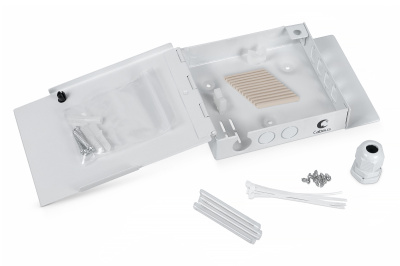

Комплект поставки
|
Бокс оптический настенный Cabeus JJT-4-SC
|
1 шт.
|
|
Сплайс-кассета
|
1 шт.
|
|
Дюбель для настенного монтажа 5 × 30 мм
|
3 шт.
|
|
Кабельный ввод PG-9
|
1 шт.
|
|
Нейлоновая стяжка
|
4 шт.
|
|
Гильза КДЗС 60 мм
|
4 шт.
|
|
Винт крепления оптического адаптера
|
8 шт.
|
