ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
GIGABYTE
|
|
Серия
|
S Series
|
|
Модель
|
S451-3R0
|
|
Тип оборудования
|
Серверная платформа
|
|
Назначение
|
Сервер
|
|
Поддержка ОС
|
Windows Server 2019, Windows Server 2016, Windows Server 2012 R2, Ubuntu 22.04 LTS, Ubuntu 20.04 LTS, Ubuntu 18.04 LTS, RedHat Enterprise Linux 9.0, RedHat Enterprise Linux 8.0, RedHat Enterprise Linux 7.6, SuSE Linux Enterprise Server 15, SuSE Linux Enterprise Server 12 SP3, Citrix XenServer Hypervisor 8.0.0, Citrix XenServer 7.5, Citrix XenServer 7.1, VMware ESXi 8.0, VMware ESXi 7.0, VMware ESXi 6.7U1, VMware ESXi 6.5U2, VMware ESXi 6.0U3
|
|
Особенности корпуса платформы
|
|
Установка в стойку 19''
|
Возможна, крепеж на телескопических рельсах в комплекте
|
|
Высота
|
4U
|
|
Глубина серверной платформы
|
625 мм
|
|
Поддерживаемые платы расширения
|
Только низкопрофильные (Half Height)
|
|
Разъемы на передней панели
|
2 x;USB 3.0
|
|
Расположение портов
|
На передней панели
|
|
Материал
|
Сталь
|
|
Цвета, использованные в оформлении
|
Черный
|
|
Кнопки
|
Power, Unit ID, NMI
|
|
Индикаторы
|
Power, 4 индикатора активности сетевых контроллеров, system status, Unit Id
|
|
Особенности материнской платы платформы
|
|
Модель материнской платы
|
MD61-SC2
|
|
Чипсет мат. Платы
|
Intel C621
|
|
Формат платы
|
E-ATX;(305 x 330 мм)
|
|
Управление
|
Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга ASPEED AST2500 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления
|
|
Сеть
|
2x 10 Гбит/с SFP+ + 2x 1 Гбит/с; Сетевые контроллеры Q-Logic QL41102 + Intel
|
|
Видео M/B
|
Aspeed AST2500
|
|
Макс. кол-во подключаемых мониторов
|
1
|
|
Поддержка процессоров
|
|
Гнездо процессора
|
Socket LGA3647 Narrow ILM
|
|
Макс. кол-во процессоров на материнской плате
|
2
|
|
Поддержка типов процессоров
|
Intel серии Xeon Platinum 82xx, Xeon Platinum 81xx, Xeon Gold 62xx, Xeon Gold 61xx, Xeon Gold 52xx, Xeon Gold 51xx, Xeon Silver 42xx, Xeon Silver 41xx, Xeon Bronze 32xx, Xeon Bronze 31xx
|
|
Поддержка ядер процессоров
|
Cascade Lake, Skylake-SP
|
|
Энергопотребление процессора
|
до 145 Вт
|
|
Частота шины
|
10.4 GT/s (UPI)
|
|
Поддержка памяти
|
|
Тип поддерживаемой памяти
|
3DS;LRDIMM DDR4, 3DS RDIMM DDR4, LRDIMM DDR4,;Registered;DDR4. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
|
|
Количество слотов для оперативной памяти
|
16
|
|
Количество разъемов;Registered;DDR4
|
16 (по 8 на каждый процессор, 6ти канальный контроллер памяти)
|
|
Максимальные поддерживаемые стандарты памяти
|
Зависит от процессора
|
|
Поддерживаемые модули Optane DC
|
Optane DC Persistent Memory 100. Поддерживают только при использовании процессоров серии Xeon Platinum 82xx, Xeon Gold 62xx, Xeon Gold 52xx. Максимальное количество и порядок установки необходимо уточнять в руководстве пользователя или у нашей технической поддержки.;Предупреждение: модули Optane DC Persistent Memory нельзя устанавливать без модулей памяти!
|
|
Максимальный объем оперативной памяти
|
2048 Гб (зависит от процессора и типа памяти)
|
|
Поддержка;ECC
|
Есть
|
|
Дисковая система
|
|
SAS-контроллер
|
Нет, рекомендуются контроллеры Gigabyte CRA4648, CSA4648
|
|
SATA;RAID;контроллер
|
SATA;RAID;0, 1 на базе контроллера, встроенного в чипсет. Подключены корзины формата 2.5 дюйма на задней панели
|
|
SATA;6Gb/s
|
14 каналов: 2x;SATA;+ 3x SlimLine;SAS
|
|
Тип объединительной панели
|
Со встроенным экспандером
|
|
Разъемы на объединительной панели для SAS/SATA
|
3x SFF-8654 (SlimLine;SAS)
|
|
Кабели для накопителей SAS/SATA в комплекте
|
1x Кабель SFF-8654<->SFF-8654, 2x Кабель SFF-8654<->SFF-8643
|
|
Особенности подключения объединительных панелей
|
Задняя объединительная панель подключена к передней объединительной панели со встроенным экспандером LSI SAS3x36. К передней объединительной панели подключено два кабеля, предназначенных для подключения к двум разъемам SFF-8643 (mini;SAS;HD) на дискретном SAS контроллере, приобретаемом отдельно. Задняя объединительная панель на 2 диска формата 2.5 дюйма, подключена к материнской плате и поддерживает установку только;SATA;SSD
|
|
Г-образный коннектор SAS/SATA
|
Нет
|
|
Оптический привод
|
Нет
|
|
Отсеки для накопителей
|
|
Корзин 2,5 дюйма с горячей заменой
|
38 корзин для;SAS;или;SATA;HDD/SSD с возможностью горячей замены. 24 корзины формата 3.5/2.5 дюйма на передней панели + 12 корзин формата 3.5/2.5 дюйма на задней панели + 2 корзины формата 2.5 дюйма на задней панели.;Корзины формата 3.5/2.5 дюйма доступны только при установке SAS контроллера. Корзины формата 2.5 дюйма поддерживают установку только SSD.
|
|
Корзин 3,5 дюйма с горячей заменой
|
36 корзин для SAS/SATA HDD с возможностью горячей замены.;Доступны только при установке SAS контроллера.
|
|
Можно установить 2.5”;SATA;дисков по умолчанию
|
2
|
|
Можно установить 2.5”;SAS;дисков по умолчанию
|
0
|
|
Можно установить 2.5” NVMe дисков по умолчанию
|
0
|
|
Можно установить 3.5”;SATA;дисков по умолчанию
|
0
|
|
Можно установить 3.5”;SAS;дисков по умолчанию
|
0
|
|
Общее кол-во 2.5/3.5” дисков по умолчанию
|
2
|
|
Максимальное общее кол-во 2.5/3.5” дисков в корпусе
|
38
|
|
Интерфейс, разъемы и выходы
|
|
Количество разъемов;PCI Express
|
4 слота 16x PCI-E 3.0. 4 низкопрофильных слота + 1 слот OCP Mezzanine
|
|
Контроллер USB
|
USB 3.2 контроллер встроен в чипсет
|
|
USB разъемы на задней панели
|
2x;USB 3.0;(USB 3.1 Gen1)
|
|

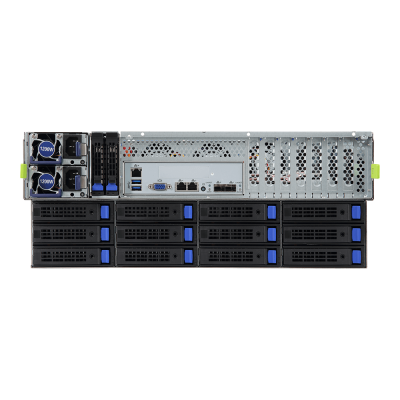

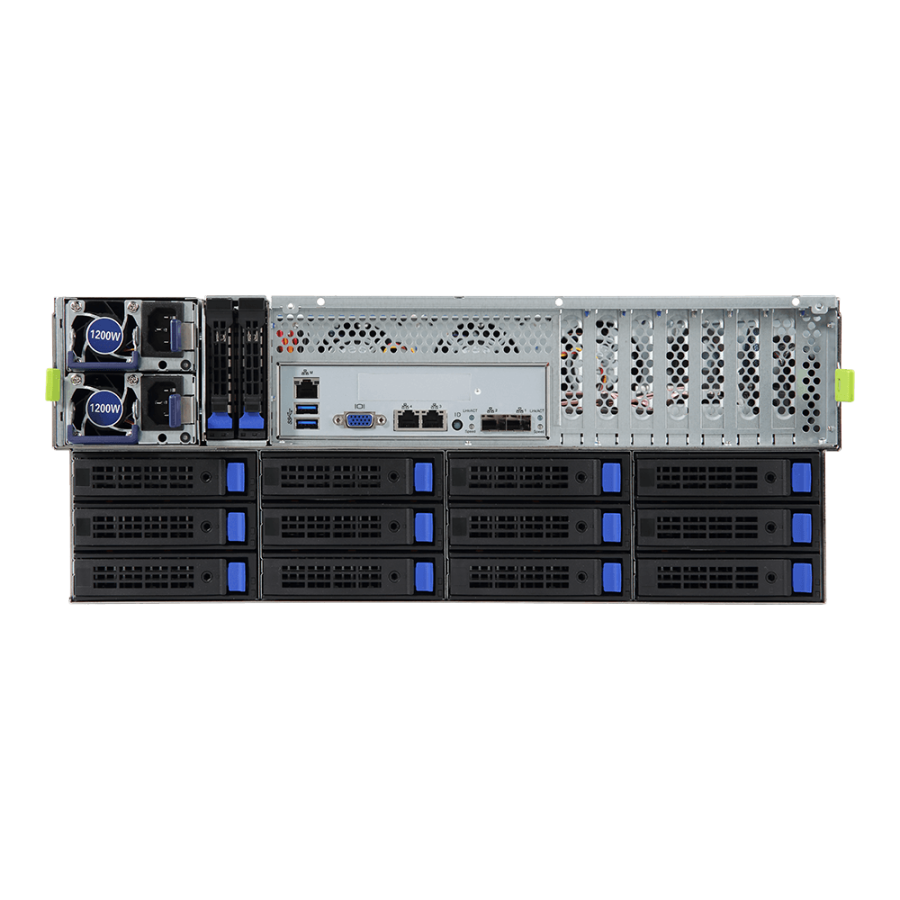

Разъемы на задней панели
|
2x RJ-45 LAN, 2x SFP+ LAN, 1x RJ-45 Management
|
|
Видео порты платформы
|
15-пиновый коннектор D-Sub
|
|
Клавиатура/мышь
|
USB
|
|
Особенности охлаждения платформы
|
|
Охлаждение
|
7 вентиляторов 80х80x38 мм в центре корпуса. Радиаторы для процессоров в комплекте
|
|
Скорость вращения вентиляторов в корпусе
|
9000 об/мин
|
|
Блок питания платформы
|
|
Блок питания
|
С горячей заменой резервных модулей; Основной и резервный модуль питания (уже установлены) 80 Plus Platinum
|
|
Мощность блока питания
|
1200 Вт
|
|
Прочие характеристики
|
|
Рабочая температура
|
10 ~ 35 °C
|
|
Комплект поставки и опции
|
|
Опции (RAID-контроллеры)
|
CRA4648, CSA4648
|
|
Опции (сетевые карты 100 Гбит/с)
|
можно приобрести дополнительно (есть 4xPCIe 16x)
|
|
Опции (сетевые карты 40 Гбит/с)
|
можно приобрести дополнительно (есть 4xPCIe 16x)
|
|
Опции (сетевые карты 25 Гбит/с)
|
можно приобрести дополнительно (есть 4xPCIe 16x)
|
|
Опции (сетевые карты 10 Гбит/с)
|
можно приобрести дополнительно (есть 4xPCIe 16x)
|
|
Логистика
|
|
Размеры (ширина x высота x глубина)
|
482.6 x 177 x 625 мм
|
|
Вес
|
29.5 кг
|
|
Размеры упаковки
|
88 x 64.5 x 30.5 см
|
|
Вес брутто
|
40 кг
|
