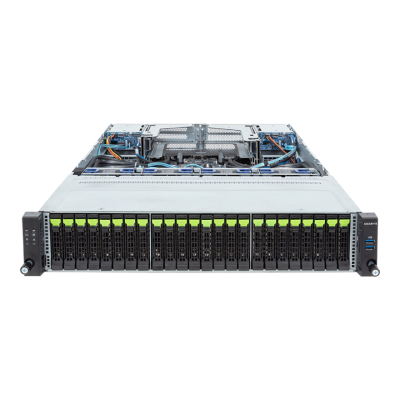

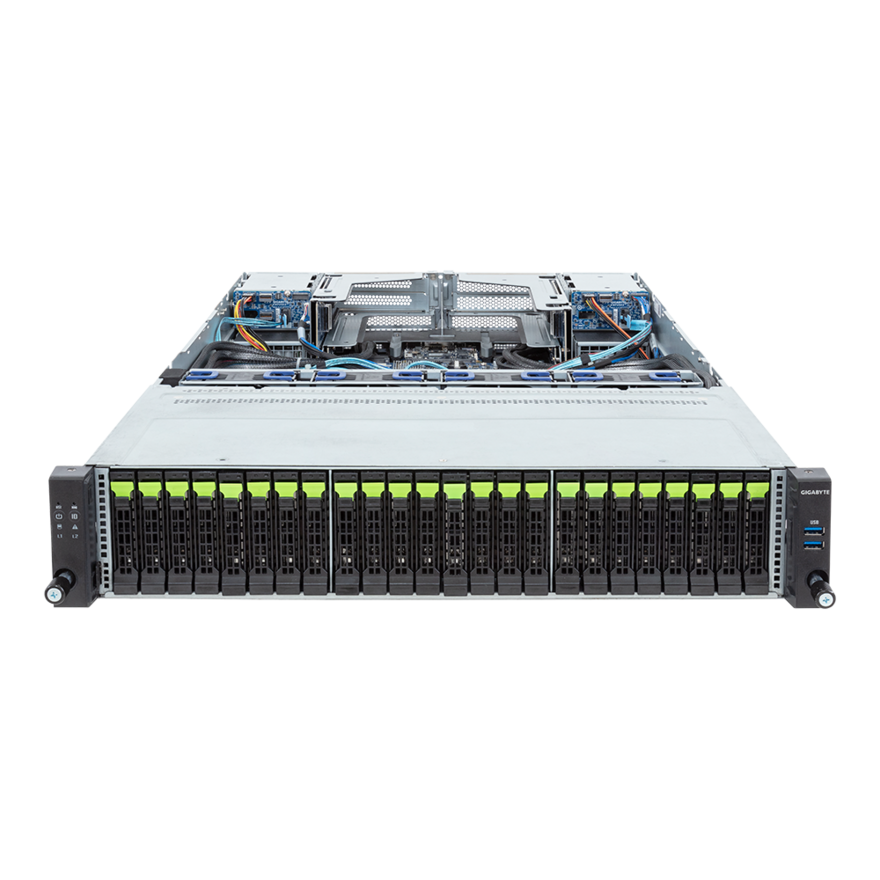

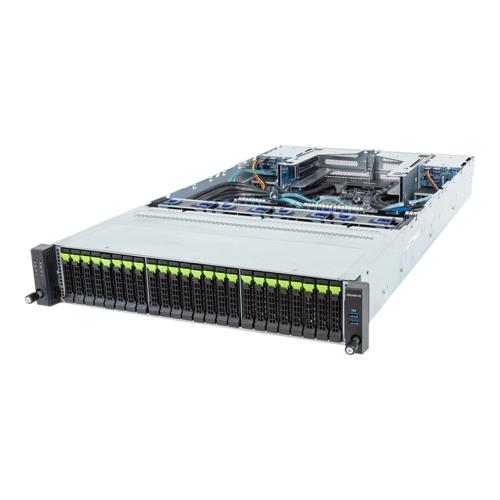

Gigabyte 2U R283-S92-AAJ1 Серверная платформа Gigabyte R283-S92 R283-S92 (rev. AAJ1) на базе материнской платы MS93-FS0 с возможностью максимальной установки до 2 процессоров с разъемом LGA 4677, оперативная память не установлена, поддерживается установка памяти DIMM DDR5 32xDIMM, возможна установка до 24 дисков формата 2.5" с возможностью горячей замены, без оптического привода, 2 блока питания мощностью 2000 Вт.

Особенности Gigabyte 2U R283-S92-AAJ1

Масштабируемые процессоры Intel ® Xeon ® 5-го поколения
Масштабируемые процессоры Intel ® Xeon ® 4-го поколения
Процессор Intel ® Xeon ® серии Max
Двойной процессор, LGA 4677
8-канальный RDIMM DDR5 на процессор, 32 модуля DIMM
Двойная архитектура ПЗУ
2 порта LAN 1 Гбит/с (Intel ® I350-AM2)
1 выделенный порт управления
12 отсеков 2,5 дюйма Gen4 NVMe/SATA/SAS с возможностью горячей замены
12 2,5-дюймовых отсеков NVMe Gen4 с возможностью горячей замены
4 отсека 2,5 дюйма SATA/SAS с возможностью горячей замены на задней панели
4 слота FHHL PCIe Gen5 x16
Совместимость с SupremeRAID™ от Graid Technology.
Резервные источники питания 1+1 2000 Вт 80 PLUS Titanium

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Производитель	GIGABYTE
Серия	R Series
Модель	R283-S92;rev. AAJ1
Тип оборудования	Серверная платформа
Назначение	Сервер
Области применения	Networking, Hybrid/Private Cloud Server
Поддержка ОС	Windows Server 2022, Windows Server 2019, Ubuntu 22.04.3 LTS, Ubuntu 22.04.2 LTS, Ubuntu 22.04.1 LTS, Ubuntu 22.04 LTS, Ubuntu 20.04.2 LTS, Ubuntu 20.04.1 LTS, Ubuntu 20.04 LTS, RedHat Enterprise Linux 9.2, RedHat Enterprise Linux 9.1, RedHat Enterprise Linux 9.0, RedHat Enterprise Linux 8.8, RedHat Enterprise Linux 8.7, RedHat Enterprise Linux 8.6, SuSE Linux Enterprise Server 15 SP5, SuSE Linux Enterprise Server 15 SP4, Citrix XenServer Hypervisor 8.2.1, VMware ESXi 8.0U1, VMware ESXi 8.0, VMware ESXi 7.0U3i, VMware ESXi 7.0U3
Особенности корпуса платформы
Установка в стойку 19''	Возможна, крепеж на телескопических рельсах в комплекте
Высота	2U
Глубина серверной платформы	815 мм
Поддерживаемые платы расширения	Только полноразмерные (Full Height)
Разъемы на передней панели	2 x;USB 3.0
Расположение портов	На передней панели
Цвета, использованные в оформлении	Черный
Кнопки	Power, Reset, Unit ID, NMI
Индикаторы	Power, HDD, 2 индикатора активности сетевых контроллеров, system status, Unit Id

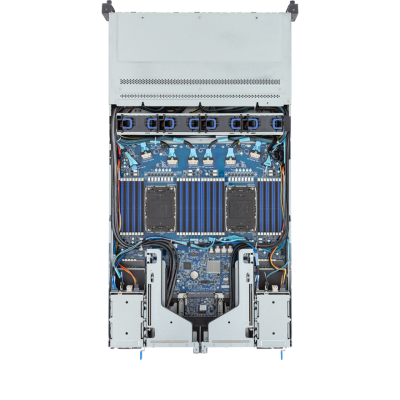

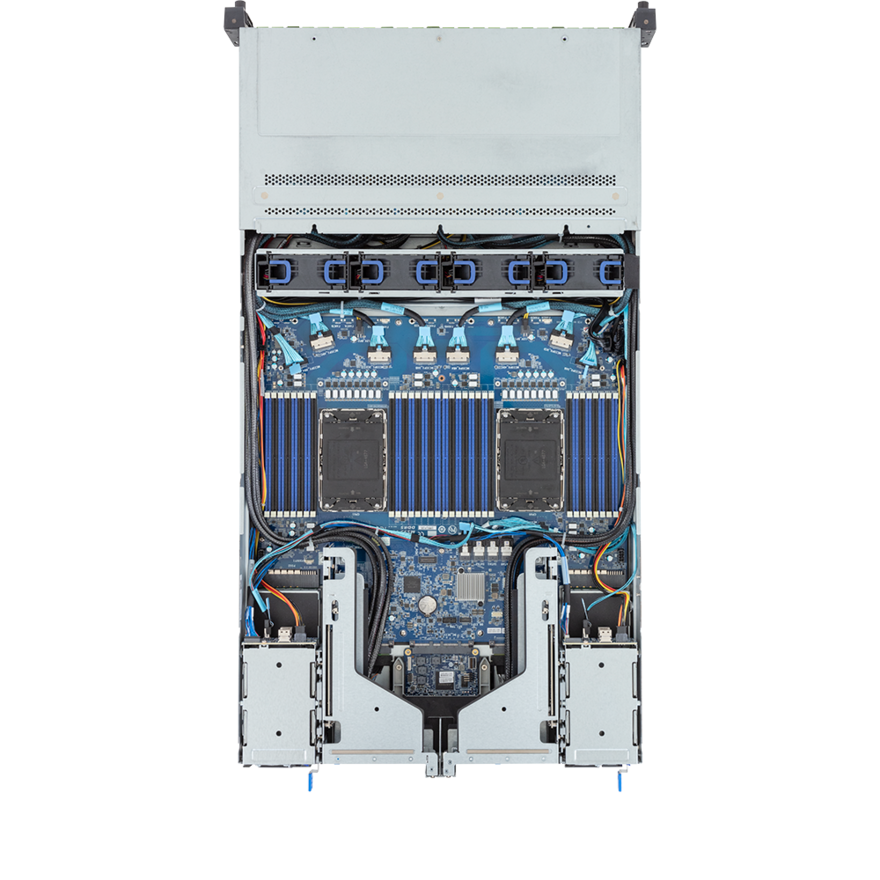

Особенности материнской платы платформы
Модель материнской платы	MS93-FS0
Чипсет мат. Платы	Intel C741
Формат платы	Нестандартный
Управление	Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Встроенная плата аппаратного управления/мониторинга ASPEED AST2600 BMC с поддержкой IPMI (Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления
Сеть	2x 1 Гбит/с; Двухпортовый сетевой контроллер Intel I350-AM2
Видео M/B	Aspeed AST2600
Макс. кол-во подключаемых мониторов	1
Поддержка процессоров
Гнездо процессора	Socket LGA4677 E1C, Socket LGA4677 E1B, Socket LGA4677 E1A
Макс. кол-во процессоров на материнской плате	2
Поддержка типов процессоров	Intel серии Xeon Platinum 85xxQ, Xeon Platinum 85xxV, Xeon Platinum 85xxP, Xeon Platinum 85xxY+, Xeon Platinum 85xxN, Xeon Platinum 85xx+, Xeon Platinum 85xx, Xeon Platinum 85xxU, Xeon Gold 65xxY+, Xeon Gold 65xxQ, Xeon Gold 65xxY, Xeon Gold 65xxN, Xeon Gold 65xxS, Xeon Gold 65xx+, Xeon Gold 65xx, Xeon Gold 55xx+, Xeon Gold 55xxU, Xeon Silver 45xxY+, Xeon Silver 45xxY, Xeon Silver 45xx, Xeon Silver 45xxT, Xeon CPU Max 94xx, Xeon Platinum 84xxH, Xeon Platinum 84xxQ, Xeon Platinum 84xxV, Xeon Platinum 84xxY+, Xeon Platinum 84xxY, Xeon Platinum 84xxN, Xeon Platinum 84xx, Xeon Platinum 84xx+, Xeon Gold 64xxH, Xeon Gold 64xxQ, Xeon Gold 64xxM, Xeon Gold 64xxN, Xeon Gold 64xxY+, Xeon Gold 64xxY, Xeon Gold 64xxS, Xeon Gold 64xx, Xeon Gold 64xxU, Xeon Gold 54xxY, Xeon Gold 54xx+, Xeon Gold 54xxN, Xeon Gold 54xxS, Xeon Gold 54xxU, Xeon Silver 44xxY, Xeon Silver 44xx+, Xeon Silver 44xxT, Xeon Bronze 34xxU
Поддержка ядер процессоров	Emerald Rapids, Sapphire Rapids, Sapphire Rapids HBM
Энергопотребление процессора	до 350 Вт
Частота шины	20 GT/s (UPI) x4
Поддержка памяти
Тип поддерживаемой памяти	3DS RDIMM DDR5,;Registered;DDR5. Максимальная поддерживаемая пропускная способность памяти указана в описании процессора
Количество слотов для оперативной памяти	32
Количество разъемов;Registered;DDR5	32 (по 16 на каждый процессор, 8ми канальный контроллер памяти)
Максимальные поддерживаемые стандарты памяти	Зависит от процессора
Максимальный объем оперативной памяти	8192 Гб (зависит от процессора и типа памяти)
Поддержка;ECC	Есть
Дисковая система
SATA;RAID;контроллер	SATA;RAID;0, 1, 10, 5 на базе контроллера, встроенного в чипсет
Intel VROC (Virtual;RAID;on CPU)	Поддерживается, необходим приобретаемый отдельно ключ
Количество разъемов NVMe	8x SFF-TA-1016 (MCIO x8), 4x SFF-8654 (SlimSAS)
SATA;6Gb/s	16 каналов: 4x SlimLine;SAS
Тип объединительной панели	Пассивная + Пассивная + Пассивная, CBP20O7 + CBP2022 + CBP2022
Разъемы на объединительной панели для NVMe	24x SFF-8654 (SlimLine;SAS)
Разъемы на объединительной панели для SAS/SATA	5x SFF-8654 (SlimLine;SAS), 3x на передней панели и по одному разъему на каждой из задних панелей
Кабели для накопителей NVMe в комплекте	12x Кабель MCIO x8->2xSFF-8654
Кабели для накопителей SAS/SATA в комплекте	3x Кабель SFF-8654<->SFF-8654 + 1x Кабель SFF-8654<->2x SFF-8654
Особенности подключения объединительных панелей	3 кабеля SFF-8654<->SFF-8654, 12 кабелей MCIO x8->2xSFF-8654 соединяют переднюю объединительную панель с материнской платой и задействуют все 24 корзины для установки 12 SATA/NVMe + 12 NVMe накопителей. 1 кабель FF-8654<->2x SFF-8654 соединяет задние объединительные панели с материнской платой и задействуют 4 корзины для установки 4;SATA;накопителей
Г-образный коннектор SAS/SATA	Нет
Оптический привод	Нет
Отсеки для накопителей
Корзин 2,5 дюйма для NVMe SSD	24 корзины на передней панели с возможностью горячей замены
Корзин 2,5 дюйма с горячей заменой	16 корзин для;SAS;или;SATA;HDD/SSD с возможностью горячей замены. 12 корзин на передней панели (устанавливаются вместо NVMe устройств) + 4 корзины на задней панели. Для установки SAS накопителей требуется дискретный SAS контроллер
Можно установить 2.5”;SATA;дисков по умолчанию	16
Можно установить 3.5”;SATA;дисков по умолчанию	0
Можно установить 3.5”;SAS;дисков по умолчанию	0
Общее кол-во 2.5/3.5” дисков по умолчанию	28
Максимальное общее кол-во 2.5/3.5” дисков в корпусе	28
Интерфейс, разъемы и выходы
Количество разъемов;PCI Express	4 слота 16x PCI-E 5.0
Контроллер USB	USB 3.2 контроллер встроен в чипсет
USB разъемы на задней панели	2x;USB 3.0;(USB 3.1 Gen1)

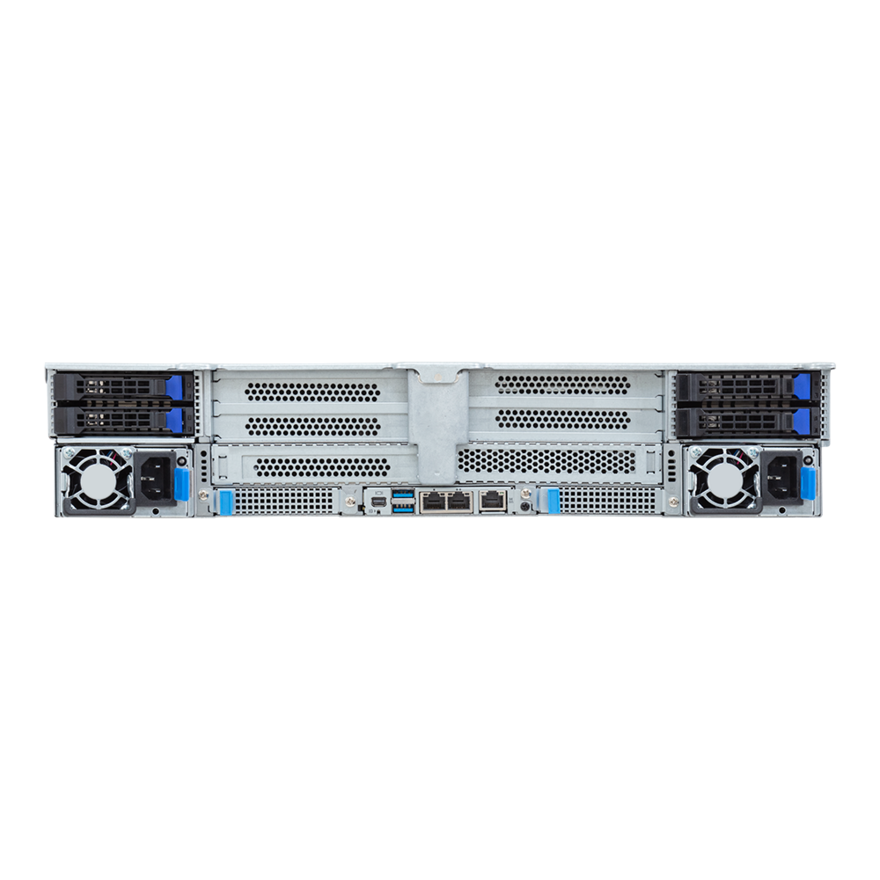

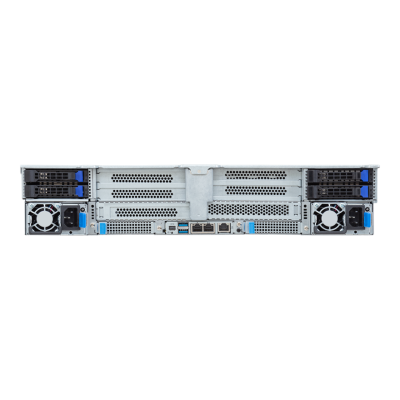

Разъемы на задней панели	2x RJ-45 LAN, 1x RJ-45 Management
Видео порты платформы	Mini-DisplayPort, Переходник Mini-DisplayPort->15-пиновый коннектор D-Sub
Клавиатура/мышь	USB
Особенности охлаждения платформы
Охлаждение	4 вентилятора 80х80x38 мм в центре корпуса. Радиаторы для процессоров в комплекте
Скорость вращения вентиляторов в корпусе	18300 об/мин
Блок питания платформы
Блок питания	С горячей заменой резервных модулей; Основной и резервный модуль питания (уже установлены) 80 Plus Titanium
Мощность блока питания	2000 Вт
Прочие характеристики
Рабочая температура	10 ~ 35 °C
Комплект поставки и опции
Опции (сетевые карты 100 Гбит/с)	можно приобрести дополнительно (есть 4xPCIe 16x)
Опции (сетевые карты 40 Гбит/с)	можно приобрести дополнительно (есть 4xPCIe 16x)
Опции (сетевые карты 25 Гбит/с)	можно приобрести дополнительно (есть 4xPCIe 16x)
Опции (сетевые карты 10 Гбит/с)	можно приобрести дополнительно (есть 4xPCIe 16x)
Логистика
Размеры (ширина x высота x глубина)	438 x 87.5 x 815 мм
Размеры упаковки;	68 x 30 x 108 см
Вес брутто;	30 кг
