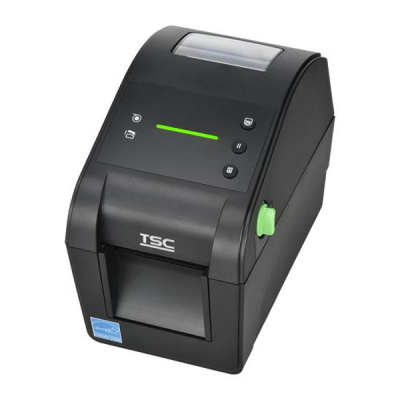

Описание TSC DH220W DH220-A001-1102
TSC DH220W DH220-A001-1102 — настольный принтер этикеток с технологией прямой термопечати, предназначенный для товарной, складской, транспортной и производственной маркировки. Устройство обеспечивает разрешение 203 dpi, максимальную скорость печати 203 мм/с и ширину печати до 54 мм. Модификация DH220-A001-1102 оснащена светодиодной панелью управления, проводными интерфейсами USB 2.0, USB Host, RS-232 и Ethernet 10/100 Мбит/с, а также комбинированным беспроводным модулем Wi-Fi IEEE 802.11a/b/g/n/ac и Bluetooth 4.2. Для обработки заданий предусмотрены 128 МБ оперативной памяти SDRAM, 128 МБ флеш-памяти и слот microSD для расширения памяти. Встроенные часы реального времени RTC и звуковой сигнализатор обеспечивают дополнительный контроль работы устройства. Принтер поддерживает рулонные и фальцованные термоэтикетки, печать одномерных и двумерных штрихкодов. Стандартное исполнение предусматривает ручное отделение напечатанных этикеток по отрывной кромке без встроенного автоматического отрезчика и отделителя Peeler.
Особенности TSC DH220W DH220-A001-1102
- Технология прямой термопечати без использования красящей ленты.
- Разрешение печати 203 dpi (8 точек/мм).
- Максимальная скорость печати 203 мм/с.
- Максимальная ширина печати 54 мм.
- Максимальная длина печати 25400 мм.
- Ручное отделение напечатанных этикеток по отрывной кромке.
- Светодиодная панель управления с кнопками и индикаторами состояния.
- Встроенный Wi-Fi стандартов IEEE 802.11a/b/g/n/ac.
- Работа беспроводной сети в диапазонах 2,4 и 5 ГГц.
- Встроенный Bluetooth 4.2.
- Проводные интерфейсы USB 2.0, USB Host, RS-232 и Ethernet.
- Сетевой интерфейс Ethernet 10/100 Мбит/с.
- Оперативная память 128 МБ SDRAM и флеш-память 128 МБ.
- Слот microSD для расширения памяти до 512 ГБ.
- Поддержка рулонных носителей с внешним диаметром до 127 мм.
- Ширина носителей от 15 до 60 мм.
- Возможность использования непрерывных, высеченных и фальцованных материалов, а также носителей с чёрной меткой.
- Печать одномерных и двумерных штрихкодов, включая QR Code, DataMatrix и PDF417.
- Поддержка языка управления TSPL-EZD с эмуляцией EPL, ZPL и DPL.
- Встроенные часы реального времени RTC.
- Звуковой сигнализатор состояния принтера.
- Просветный датчик зазора между этикетками.
- Регулируемый отражательный датчик чёрной метки.
- Датчик открытия печатающей головки.
- Двухстенный пластиковый корпус с откидной крышкой.
- Настройка, диагностика и мониторинг через TSC Console.
- Поддержка проводного и беспроводного подключения к системам печати этикеток.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
TSC
|
|
Модель
|
DH220W
|
|
Артикул
|
DH220-A001-1102
|
|
Серия
|
DH
|
|
Тип устройства
|
Настольный принтер этикеток
|
|
Назначение
|
Печать товарных, складских, транспортных этикеток и штрихкодов
|
|
Исполнение
|
LED-панель, Wi-Fi, Bluetooth 4.2, ручной отрыв этикеток
|
|
Региональная версия
|
EU (EMEA)
|
|
Тип подключения
|
Проводное и беспроводное
|
|
ПЕЧАТЬ
|
|
Технология печати
|
Прямая термопечать
|
|
Цветность печати
|
Монохромная
|
|
Разрешение печати
|
203 dpi
|
|
Плотность печати
|
8 точек/мм
|
|
Максимальная скорость печати
|
203 мм/с
|
|
Максимальная ширина печати
|
54 мм
|
|
Максимальная длина печати
|
25400 мм
|
|
Тип печатающей головки
|
Термопечатающая
|
|
Язык управления
|
TSPL-EZD
|
|
Эмуляция языков управления
|
EPL, ZPL, DPL
|
|
Одномерные штрихкоды
|
Code 39, Code 93, Code 128, Code 11, Codabar, Interleaved 2 of 5, EAN-8, EAN-13, EAN-14, UPC-A, UPC-E, MSI, PLESSEY, POSTNET, ITF-14, GS1 DataBar
|
|
Двумерные штрихкоды
|
QR Code, DataMatrix, PDF417, Micro PDF417, MaxiCode, Aztec, CODABLOCK F, TLC39
|
|
Встроенные шрифты
|
8 буквенно-цифровых растровых шрифтов
|
|
Масштабируемый шрифт
|
CG Triumvirate Bold Condensed
|
|
Поддержка TrueType
|
Monotype TrueType Font Engine
|
|
Поворот шрифтов и штрихкодов
|
0°, 90°, 180°, 270°
|
|
НОСИТЕЛИ ДЛЯ ПЕЧАТИ
|
|
Поддерживаемые типы носителей
|
Непрерывные, с высечкой, с чёрной меткой, фальцованные, с вырезами
|
|
Ширина носителя
|
15–60 мм
|
|
Минимальная ширина носителя с дополнительным адаптером
|
10 мм
|
|
Толщина носителя
|
0,06–0,19 мм
|
|
Длина этикетки
|
5–25400 мм
|
|
Максимальный внешний диаметр рулона
|
127 мм
|
|
Диаметр втулки рулона
|
25,4–38,1 мм
|
|
Тип подачи носителя
|
Рулонная и фальцованная
|
|
Тип расходного материала
|
Термочувствительные этикетки и бумага
|
|
Красящая лента
|
Не требуется
|
|
ПРОЦЕССОР И ПАМЯТЬ
|
|
Процессор
|
32-битный RISC
|
|
Оперативная память
|
128 МБ SDRAM
|
|
Флеш-память
|
128 МБ
|
|
Слот расширения памяти
|
microSD
|
|
Максимальный объём карты памяти
|
512 ГБ
|
|
Поддерживаемые файловые системы
|
FAT32, exFAT
|
|
ИНТЕРФЕЙСЫ И ПОДКЛЮЧЕНИЕ
|
|
USB
|
USB 2.0
|
|
USB Host
|
Есть
|
|
Последовательный интерфейс
|
RS-232
|
|
Сетевой интерфейс
|
Ethernet 10/100 Мбит/с
|
|
Сетевой разъём
|
RJ-45
|
|
Wi-Fi
|
Есть
|
|
Стандарты Wi-Fi
|
IEEE 802.11a/b/g/n/ac
|
|
Диапазоны Wi-Fi
|
2,4 и 5 ГГц
|
|
Bluetooth
|
Есть
|
|
Версия Bluetooth
|
4.2
|
|
УПРАВЛЕНИЕ И ДАТЧИКИ
|
|
Тип панели управления
|
Светодиодная LED-панель с кнопками
|
|
Кнопка питания
|
Есть
|
|
Кнопка подачи
|
Есть
|
|
Кнопка паузы
|
Есть
|
|
Кнопка повторной печати
|
Есть
|
|
Индикатор состояния
|
1
|
|
Дополнительные индикаторы
|
3 пиктограммных светодиодных индикатора
|
|
Цветной сенсорный LCD-дисплей
|
Не установлен
|
|
Часы реального времени
|
RTC
|
|
Звуковой сигнализатор
|
Есть
|
|
Датчик зазора между этикетками
|
Просветный
|
|
Датчик чёрной метки
|
Отражательный, регулируемый
|
|
Датчик открытия печатающей головки
|
Есть
|
|
Программное обеспечение управления
|
TSC Console
|
|
КОНСТРУКЦИЯ И МЕХАНИЗМ ВЫДАЧИ
|
|
Тип корпуса
|
Настольный
|
|
Материал корпуса
|
Пластик
|
|
Конструкция корпуса
|
Двухстенная, с откидной крышкой
|
|
Способ выдачи этикеток
|
Ручной отрыв по отрывной кромке
|
|
Автоматический отрезчик
|
Не установлен
|
|
Отделитель этикеток Peeler
|
Не установлен
|
|
Механизм Linerless
|
Не установлен
|
|
ПИТАНИЕ
|
|
Тип питания
|
Внешний универсальный блок питания
|
|
Входное напряжение
|
100–240 В AC
|
|
Частота питающей сети
|
50–60 Гц
|
|
Входной ток
|
1,5 А
|
|
Выходное напряжение
|
24 В DC
|
|
Выходной ток
|
2,5 А
|
|
Мощность блока питания
|
60 Вт
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
0…+40 °C
|
|
Рабочая влажность
|
25–85 % без конденсации
|
|
Температура хранения
|
−40…+60 °C
|
|
Влажность при хранении
|
10–90 % без конденсации
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
138 × 172 × 210 мм
|
|
Габариты упаковки
|
300 × 250 × 200 мм
|
|
Вес
|
1,6 кг
|
|
Вес упаковки
|
2,5 кг
|
Комплект поставки
|
Принтер этикеток TSC DH220W DH220-A001-1102
|
1 шт.
|
|
Внешний блок питания
|
1 шт.
|
|
Кабель питания EU
|
1 шт.
|
|
Кабель USB
|
1 шт.
|
|
Краткое руководство по началу работы
|
1 шт.
|
