Описание Alpha Mile Mini-8 603-01-04

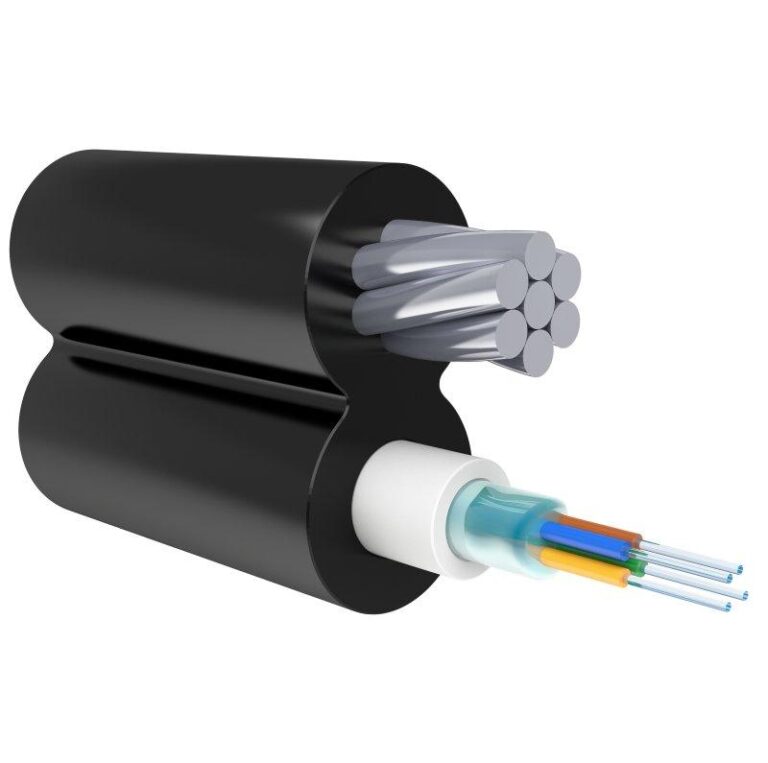

Alpha Mile Mini-8 603-01-04 — подвесной волоконно-оптический кабель с четырьмя одномодовыми волокнами стандарта G.652.D, предназначенный для организации воздушных линий связи. Имеет конструкцию типа «8» с вынесенным силовым элементом из стального оцинкованного троса. Оптические волокна размещены в центральном модуле с гидрофобным наполнителем, защищающим их от воздействия влаги. Наружная оболочка из полиэтилена высокой плотности HDPE устойчива к ультрафиолетовому излучению. Кабель рассчитан на растягивающую нагрузку до 4 кН и применяется для подвеса на опорах связи, освещения и между зданиями.
Особенности Alpha Mile Mini-8 603-01-04
- Четыре одномодовых оптических волокна стандарта ITU-T G.652.D.
- Самонесущая конструкция типа «8» с вынесенным стальным тросом.
- Максимальная растягивающая нагрузка 4000 Н.
- Компактное поперечное сечение 6,7 × 4 мм.
- Центральный оптический модуль с гидрофобным гелем.
- Наружная оболочка HDPE, устойчивая к ультрафиолетовому излучению.
- Масса кабеля 39,5 кг/км.
- Стандартная строительная длина 5 км.
- Предназначен для наружного подвесного монтажа.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Оптический кабель
|
|
Бренд
|
Alpha Mile
|
|
Модель
|
Mini-8
|
|
Артикул
|
603-01-04
|
|
Назначение
|
Воздушные волоконно-оптические линии связи
|
|
Способ прокладки
|
Подвесной
|
|
Конструкция
|
Тип «8», с вынесенным силовым элементом
|
|
Количество оптических волокон
|
4
|
|
Тип волокна
|
Одномодовое (SM)
|
|
Стандарт волокна
|
ITU-T G.652.D
|
|
Диаметр сердцевины/оболочки волокна
|
9/125 мкм
|
|
Количество оптических модулей
|
1
|
|
Стандартная строительная длина
|
5 км
|
|
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Типовое затухание при 1310 нм
|
Не более 0,32 дБ/км
|
|
Типовое затухание при 1550 нм
|
Не более 0,18 дБ/км
|
|
Цвета оптических волокон
|
Синий, оранжевый, зелёный, коричневый
|
|
КОНСТРУКЦИЯ
|
|
Материал наружной оболочки
|
HDPE, полиэтилен высокой плотности
|
|
Цвет наружной оболочки
|
Чёрный
|
|
Устойчивость к ультрафиолету
|
Есть
|
|
Материал силового элемента
|
Стальной оцинкованный трос
|
|
Диаметр силового элемента
|
2,2 мм
|
|
Диаметр силового элемента с оболочкой
|
4,1 мм
|
|
Диаметр оптического модуля
|
2 мм
|
|
Наполнитель оптического модуля
|
Гидрофобный гель
|
|
Диэлектрическая конструкция
|
Нет
|
|
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Максимальная растягивающая нагрузка
|
4000 Н
|
|
Стойкость к раздавливанию
|
1000 Н/100 мм
|
|
Масса кабеля на 1 км
|
39,5 кг
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Температура эксплуатации
|
От −60 до +70 °C
|
|
Температура хранения
|
От −60 до +70 °C
|
|
Температура монтажа
|
От −30 до +70 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
6,7 × 4 мм (поперечное сечение)
|
|
Габариты упаковки
|
1200 × 1200 × 900 мм (барабан)
|
|
Вес
|
39,5 кг/км
|
|
Вес упаковки
|
240 кг (барабан с 5 км кабеля)
|
Комплект поставки
|
Оптический кабель Alpha Mile Mini-8 603-01-04, 4 волокна
|
