Описание Planet ISW-500T-E

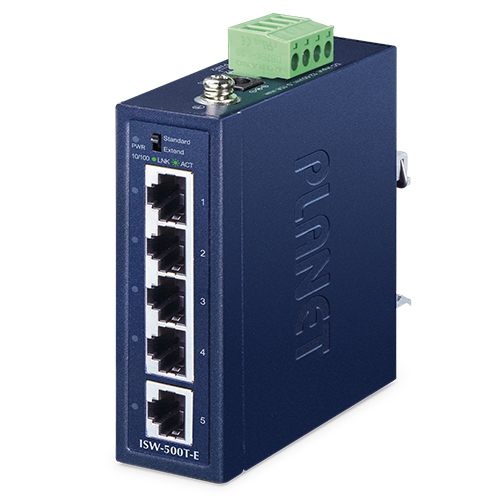

Planet ISW-500T-E Компактный промышленный 5-портовый коммутатор PLANET ISW-500T-E Ethernet 10/100 TX, предназначенный для промышленного использования, оснащен 5 портами автоматического согласования по 100 Мбит/с, прочным, но компактным корпусом со степенью защиты IP40 и системой резервного питания с широким спектром применения (12 ~ 55 В постоянного тока). ISW-500T-E способен работать в любых суровых условиях при рабочей температуре от -40 до 75 градусов по Цельсию.
Поскольку тенденция к созданию инфраструктуры IIoT (промышленного интернета вещей) продолжает расти, ISW-500T-E разработан для упрощения развертывания промышленных сетей благодаря функции Plug and Play. Помимо предоставления стабильных и надежных быстрых данных, он также соответствует концепции AIoT (Искусственный интеллект вещей), обеспечивая плавную интеграцию интеллектуальных систем. Это позволяет собирать и анализировать ценные данные, расширяя возможности принятия решений в режиме реального времени и повышая эффективность работы в различных промышленных приложениях.
Технические характеристики
|
АППАРАТНЫЕ ХАРАКТЕРИСТИКИ / Hardware Specifications
|
|

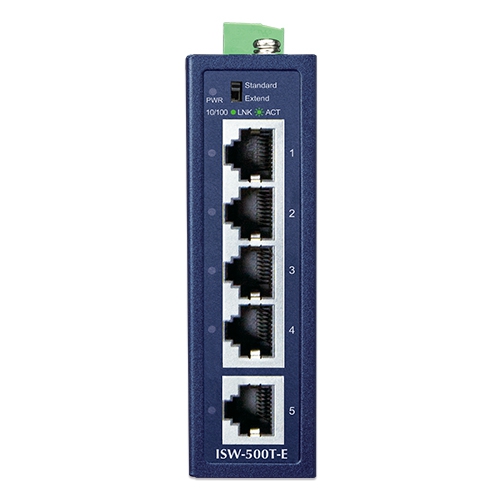

Медные порты / Copper Ports
|
5 x 10/100BASE-TX RJ45 TP auto-MDI/MDI-X, автоопределение скорости / 5 x 10/100BASE-TX RJ45 TP auto-MDI/MDI-X, auto negotiation
|
|

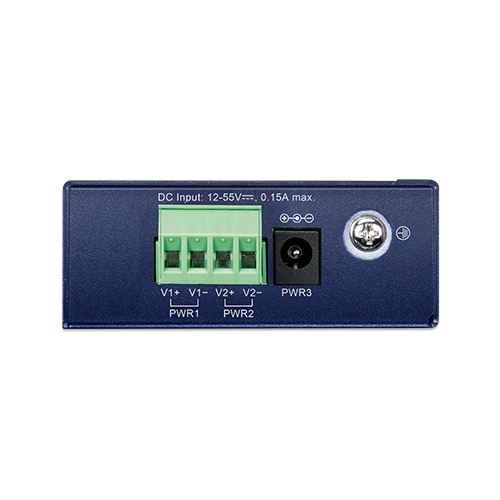

Разъём / Connector
|
Съёмный 4-контактный клеммный блок / Removable 4-pin terminal block
Pin 1/2 для питания 1; Pin 3/4 для питания 2 / Pin 1/2 for Power 1; Pin 3/4 for Power 2
DC разъём / DC Jack Connector
|
|
DIP-переключатель / DIP Switch
|
Стандартный режим / Standard Mode:
Все интерфейсы могут обмениваться данными друг с другом, поддержка расстояния до 100 м с адаптивной скоростью 10/100 Мбит/с.
Режим расширения / Extend Mode:
На портах 1-4 передача данных до 250 м с уменьшенной скоростью 10 Мбит/с для стабильности сигнала на больших расстояниях.
|
|
LED-индикаторы / LED
|
1 x LED для системы и питания: Зеленый — DC Power 1 / 1 x LED for system and power: Green: DC Power 1
1 x LED для каждого медного порта: Зеленый — 10/100Mbps LNK/ACT / 1 x LED for each copper port: Green: 10/100Mbps LNK/ACT
|
|
Питание / Power Requirements
|
12~55V DC, резервное питание с защитой от переполюсовки / 12~55V DC redundant power with reverse polarity protection
|
|
Потребление энергии / Power Consumption
|
Макс. 0.55 Вт / 1.88 BTU (без подключения) / Max. 0.55 watts/1.88 BTU (Power on without any connection)
Макс. 1.1 Вт / 3.75 BTU (полная нагрузка Ethernet) / Max. 1.1 watts/3.75 BTU (Ethernet full loading)
|
|
Габариты / Dimensions (W x D x H)
|
30.2 x 76.1 x 100 мм / 30.2 x 76.1 x 100 mm
|
|
Вес / Weight
|
266 г / 266g
|
|
Корпус / Enclosure
|
Металл, IP40 / IP40 metal case
|
|
Монтаж / Installation
|
DIN-рейка и крепление на стену / DIN-rail kit and wall-mount ear
|
|
Защита от ESD / ESD Protection
|
6KV
|
|
Защита от EFT / EFT Protection
|
6KV
|
|
Сетевые кабели / Network Cables
|
10/100BASE-T, Cat.3/4/5/5e/6 UTP (макс. 100 м) / 10/100BASE-T, Cat.3/4/5/5e/6 UTP (max. 100 meters)
EIA/TIA-568 100-ohm STP (макс. 100 м) / EIA/TIA-568 100-ohm STP (max. 100 meters)
|
|
ХАРАКТЕРИСТИКИ КОММУТАТОРА / Switch Specifications
|
|
Схема обработки / Switch Processing Scheme
|
Store-and-Forward
|
|
Пропускная способность коммутатора / Switch Fabric
|
1 Гбит / 1Gbps
|
|
Пропускная способность (пакетов в секунду) / Throughput (packet per second)
|
0.744 Mpps @64 байт / 0.744Mpps@64bytes
|
|
Таблица адресов / Address Table
|
1K записей / 1K entries
|
|
Буфер данных / Shared Data Buffer
|
448K бит / 448K bits
|
|
Управление потоком / Flow Control
|
Обратное давление для полудуплекса / Back pressure for half duplex
IEEE 802.3x pause frame для полного дуплекса / IEEE 802.3x pause frame for full duplex
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ / Standards Conformance
|
|
Стандарты / Standards Compliance
|
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet
|
|
Регуляторное соответствие / Regulatory Compliance
|
FCC Part 15 Class A, CE
|
|
Тестирование устойчивости / Stability Testing
|
IEC 60068-2-32 (падение) / free fall
IEC 60068-2-27 (удар) / shock
IEC 60068-2-6 (вибрация) / vibration
|
|
ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ / Environment
|
|
Температура / Temperature
|
Рабочая: -40~75 °C / Operating: -40~75 °C
Хранение: -40~85 °C / Storage: -40~85 °C
|
|
Влажность / Humidity
|
Рабочая: 10~90% / Operating: 10~90%
Хранение: 5~95% (без конденсации) / Storage: 5~95% (non-condensing)
|
|
Габариты (мм)
|
140 × 90 × 25
|
|
Габариты упаковки (мм)
|
200 × 150 × 40
|
|
Вес (кг)
|
0,35
|
|
Вес с упаковкой (кг)
|
0,48
|
Комплект поставки
|
Planet ISW-500T-E
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
Planet
-
Под заказ:
да
-
