Описание PLANET IGS-820TF-PN

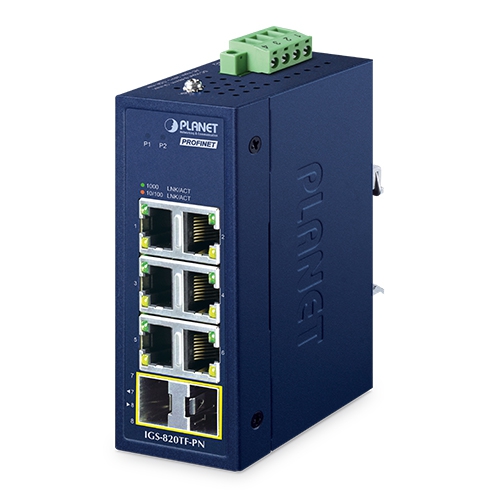

PLANET IGS-820TF-PN — промышленный неуправляемый гигабитный PROFINET-коммутатор с шестью медными портами RJ-45 и двумя SFP-интерфейсами. Поддерживает резервированное питание, монтаж на DIN-рейку и настенный монтаж. Рабочая температура — от −40 до 75 °C.
Особенности PLANET IGS-820TF-PN
- Шесть портов 10/100/1000BASE-T и два двухскоростных SFP-порта 100/1000BASE-X.
- Коммутационная матрица 16 Гбит/с.
- Поддержка PROFINET Conformance Class A, PTCP-фильтрации и QoS.
- Два входа резервированного питания 9–48 В DC или питание 24 В AC.
- Металлический корпус IP30, монтаж на DIN-рейку или стену.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип устройства
|
Промышленный неуправляемый Ethernet-коммутатор
|
|
Модель
|
IGS-820TF-PN
|
|
Протокол промышленной сети
|
PROFINET
|
|
ПОРТЫ И ИНТЕРФЕЙСЫ
|
|
Медные порты
|
6 × 10/100/1000BASE-T RJ-45
|
|
SFP-интерфейсы
|
2 × 1000BASE-X SFP, порты 7–8
|
|
Совместимость SFP
|
Поддержка трансиверов 100BASE-FX и 1000BASE-X
|
|
Функции портов RJ-45
|
Автосогласование, Auto MDI/MDI-X
|
|
Разъем питания
|
Съемная 4-контактная клеммная колодка для двух входов питания
|
|
ФУНКЦИИ КОММУТАЦИИ
|
|
Схема обработки пакетов
|
Store-and-Forward
|
|
Коммутационная матрица
|
16 Гбит/с
|
|
Производительность пересылки
|
11,9 млн пакетов/с при размере пакета 64 байта
|
|
Таблица MAC-адресов
|
4K записей
|
|
Буферная память
|
4 Мбит
|
|
Максимальный размер Jumbo Frame
|
9 КБ
|
|
Управление потоком
|
Back pressure в полудуплексном режиме; IEEE 802.3x Pause Frame в полнодуплексном режиме
|
|
Дополнительная обработка трафика
|
Контроль широковещательных штормов, фильтрация ошибочных пакетов runt/CRC, обучение и устаревание MAC-адресов
|
|
ПОДДЕРЖКА PROFINET
|
|
Класс соответствия
|
Conformance Class A (CC-A)
|
|
Функции PROFINET
|
PTCP-фильтр, передача трафика PROFINET с приоритизацией QoS
|
|
ПИТАНИЕ
|
|
Входное напряжение постоянного тока
|
9–48 В DC
|
|
Резервирование питания
|
Два входа DC с защитой от переполюсовки
|
|
Входное напряжение переменного тока
|
24 В AC
|
|
Потребляемая мощность
|
До 1,44 Вт в режиме работы системы; до 4,8 Вт при полной загрузке Ethernet
|
|
КОНСТРУКЦИЯ И МОНТАЖ
|
|
Материал и тип корпуса
|
Металлический корпус IP30
|
|
Варианты монтажа
|
На DIN-рейку и на стену
|
|
ЗАЩИТА
|
|
Защита Ethernet от ESD
|
6 кВ
|
|
Защита от EFT
|
6 кВ
|
|
Испытания на устойчивость
|
Свободное падение, удар и вибрация
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
От −40 до 75 °C
|
|
Температура хранения
|
От −40 до 75 °C
|
|
Рабочая влажность
|
5–90%, без конденсации
|
|
Влажность хранения
|
5–90%, без конденсации
|
|
СТАНДАРТЫ
|
|
Ethernet
|
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z
|
|
Другие стандарты
|
IEEE 802.3x, IEEE 802.3az, IEEE 802.1p
|
|
Электромагнитная совместимость
|
FCC Part 15 Class A, CE
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
41 × 70 × 115 мм
|
|
Габариты упаковки
|
205 × 135 × 70 мм
|
|
Вес
|
345 г
|
|
Вес упаковки
|
500 г
|
Комплект поставки
|
Промышленный коммутатор PLANET IGS-820TF-PN
|
1 шт.
|
|
Комплект для монтажа на DIN-рейку
|
1 комплект
|
|
Комплект для настенного монтажа
|
1 комплект
|
|
Пылезащитные заглушки RJ-45
|
6 шт.
|
|
Пылезащитные заглушки SFP
|
2 шт.
|
|
Лист с QR-кодом
|
1 шт.
|
