Описание PLANET IFB-244-MLC
PLANET IFB-244-MLC Неуправляемый промышленный коммутатор - промышленный 2-х канальный волоконно-оптический bypass коммутатор с 4-мя интерфейсами LC (многомод). Предназначен для релейного переключения вышедший из строя узла сети. Коммутатор IFB-244-MLC размещается между узлом и сетью и в нормальной состоянии выполняет функцию шлюза, который перенаправляет сетевой трафик к и от сетевого коммутатора.
Для защиты критически важной оптоволоконной сети от сбоя системы электропитания серия PLANET IFB-244 предлагает быстрое решение с автоматическим восстановлением, позволяющее предотвратить и поддерживать связь по оптоволоконной сети во время потери питания.
Серия IFB-244 представляет собой оптоволоконный коммутатор промышленного класса со встроенными 4 дуплексными разъемами LC или SC, обеспечивающими 2-канальное дуплексное или 4-канальное симплексное оптоволоконное соединение с функцией bypass. Оптоволоконные порты поддерживают соединения 100 Гбит/с/40 Гбит/с/10 Гбит/с/1 Гбит/с/100 Мбит/с. Он автоматически переключает трафик оптической сети, чтобы предотвратить сбой соединения при отключении питания. Это также позволяет заменять или удалять коммутатор локальной сети без простоя сети.
Механизм bypass для оптического волокна
В серии IFB-244 применяется технология «волокно-волокно» для достижения низких потерь и быстрого времени переключения. Два оптоволоконных порта используются для подключения к двум удаленным оптоволоконным коммутаторам, а два других оптоволоконных порта используются для подключения к локальному оптоволоконному коммутатору. Серия IFB-244 и локальный оптоволоконный коммутатор Ethernet питаются от одного и того же источника питания.
Когда питание системы включено, серия IFB-244 работает в режиме Normal и пересылает пакеты Ethernet между двумя удаленными оптоволоконными коммутаторами и локальным оптоволоконным коммутатором.
При возникновении сбоя питания в системе серия IFB-244 работает в режиме Bypass, который напрямую пересылает пакет Ethernet между двумя удаленными оптоволоконными коммутаторами в обход локального оптоволоконного коммутатора.
Технические характеристики
|
ОПТИЧЕСКИЕ ИНТЕРФЕЙСЫ
|
|
IFB-244-SLC
|
4 x Duplex LC
|
|

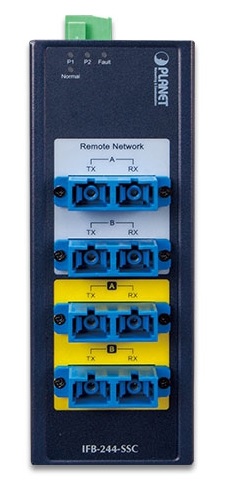

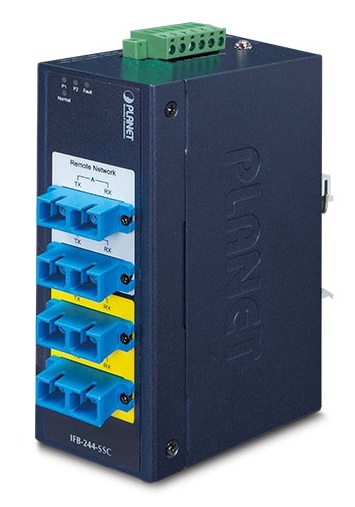

IFB-244-SSC
|
4 x Duplex SC
|
|
IFB-244-MLC
|
4 x Duplex LC
|
|
IFB-244-MSC
|
4 x Duplex SC
|
|
ОПТИЧЕСКИЙ РЕЖИМ
|
|
IFB-244-SLC/SSC
|
Single Mode
|
|
IFB-244-MLC/MSC
|
Multimode
|
|
ОПТИЧЕСКАЯ ДЛИНА ВОЛНЫ
|
|
IFB-244-SLC/SSC
|
1310 нм и 1550 нм
|
|
IFB-244-MLC/MSC
|
850 нм и 1300 нм
|
|
РАБОЧАЯ ДЛИНА ВОЛНЫ
|
|
IFB-244-SLC/SSC
|
1260~1620 нм
|
|
IFB-244-MLC/MSC
|
850 нм ±40 / 1300 нм ±40
|
|
ПРОПУСКНАЯ ЗАТУХАНИЕ ПРИ ОБХОДЕ
|
|
IFB-244-SLC/SSC
|
> 50 дБ
|
|
IFB-244-MLC/MSC
|
> 35 дБ
|
|
ПОТЕРИ НА ВСТАВКЕ ПРИ ОБХОДЕ
|
|
Типичные
|
1,0 дБ
|
|
Максимальные
|
1,5 дБ
|
|
ВРЕМЯ ПЕРЕКЛЮЧЕНИЯ ОБХОДА
|
|
|
|
СКОРОСТЬ
|
|
100Gbps / 40Gbps / 10Gbps / 1Gbps / 100Mbps
|
|
ЗАЩИТА ОТ ЭСР
|
|
Воздушная
|
8 кВ
|
|
Контактная
|
6 кВ
|
|
КОРПУС
|
|
Металлический, IP30
|
|
УСТАНОВКА
|
|
Крепление на DIN-рейку и настенное крепление
|
|
РАЗЪЁМЫ
|

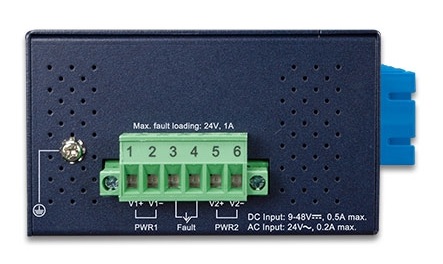

Съемный 6-контактный клеммный блок для питания:
Контакты 1/2 — питание 1,
Контакты 3/4 — сигнал тревоги,
Контакты 5/6 — питание 2
|
|
ТРЕВОГА
|
Один релейный выход для отказа питания.
Ток нагрузки реле: 1 А при 24 В DC
|
|
ИНДИКАТОРЫ LED
|
|
Система: Power 1 (зелёный), Power 2 (зелёный), Fault (красный), Normal operation (зелёный)
|
|
ТРЕБОВАНИЯ К ПИТАНИЮ
|
|
Питание
|
Двойное 9–48 В DC с защитой от обратной полярности, 24 В AC
|
|
ПОТРЕБЛЕНИЕ МОЩНОСТИ
|
|
0,54 Вт / 1,84 BTU
|
|
КАБЕЛИРОВКА
|
|
IFB-244-SLC/SSC
|
9/125 мкм
|
|
IFB-244-MLC/MSC
|
50/125 мкм
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
FCC Part 15 Class A, CE
|
|
ТЕСТИРОВАНИЕ СТАБИЛЬНОСТИ
|
|
IEC60068-2-32 (падение), IEC60068-2-27 (удар), IEC60068-2-6 (вибрация)
|
|
СРЕДА ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
-40 ~ 75 °C
|
|
Температура хранения
|
-40 ~ 85 °C
|
|
Влажность
|
5 ~ 95% (без конденсации)
|
|
РАЗМЕРЫ (Ш x Г x В)
|
|
32 x 87 x 135 мм
|
|
МАССА
|
|
IFB-244-SLC
|
390 г
|
|
IFB-244-SSC
|
485 г
|
|
IFB-244-MLC
|
390 г
|
|
IFB-244-MSC
|
485 г
|
Комплект поставки
|
PLANET IFB-244-MLC
|
1 шт.
|
|
Документация
|
1 шт.
|
