Описание OSNOVO SW-60812/WU

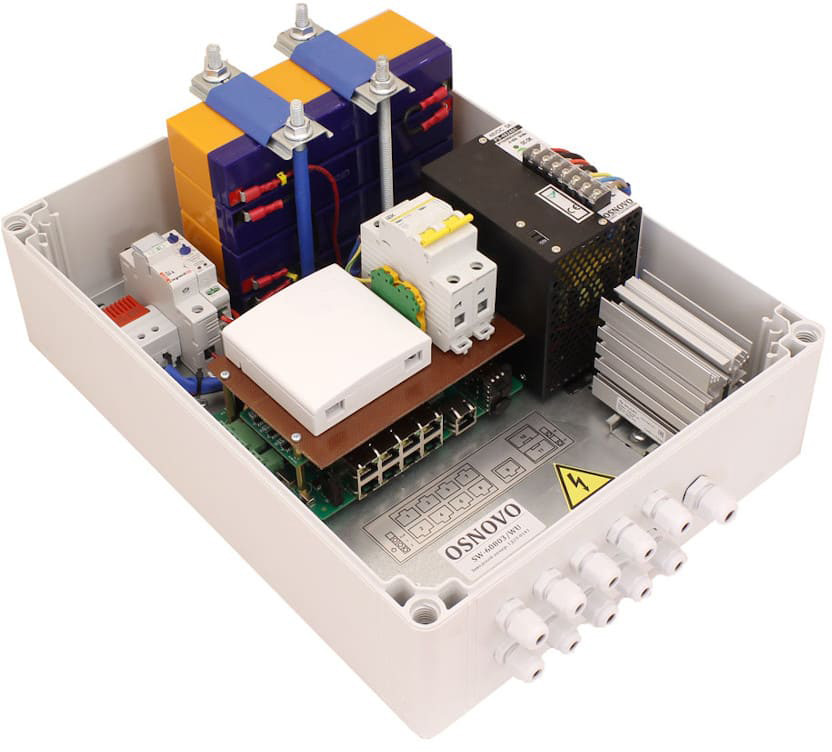

OSNOVO SW-60812/WU Неуправляемый РоЕ-коммутатор Osnovo SW-60812/WU адаптирован к работе на улице в любое время года: корпус из поликарбоната соответствует стандарту защиты от пыли и влаги IP66, предусмотрена система термостабилизации с нагревателем мощностью до 75 Вт, рабочие температуры — –50 °C... +50 °C, грозозащита — 6 кВ, гермовводы. Оснащен восемью FE-портами RJ-45 с поддержкой РоЕ, GE-портом RJ-45 без РоЕ (Uplink), двумя GE-слотами SFP (SFP-модуль в поставку не входит) и оптическим кроссом. Коммутационная способность матрицы — 7.6 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Объем таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Бюджет РоЕ — 240 Вт.
SW-60812/WU оборудован держателем плавкой вставки-предохранителя, переключателями выбора режима работы коммутатора и режима антизависания, клеммами автоматического выключателя для питания AC 100 ~ 240 В, клеммными колодками реле аварийной сигнализации (НО/НЗ, DC 24 В, 1 A) и заземления, LED-индикаторами основного и резервного питания, тревожного оповещения, подачи PoE, подключения к портам. Источник резервного питания — DC 48 В (набор свинцово-кислотных АКБ 12 В, 2 А·ч — 4 шт.). Максимальная потребляемая мощность — 320 Вт. Установка — на стену, столб (крепления в комплект не входят). Размер — 300×400×187 мм.
Особенности OSNOVO SW-60812/WU
- Автоопределение РоЕ-устройств.
- Auto MDI/MDIX — автоматическое определение типа контактов для работы с обычными и перекрестными кабелями (для портов RJ-45).
- Подача РоЕ на порты 1 и 2 — до 60 Вт (поддержка IEEE 802.3bt), на порты 2 ~ 8 — до 30 Вт (IEEE 802.3af/at).
- Режим удлинения линий связи до 250 м: поддержка режима для PoE-портов, скорость ограничена 10 Мбит/с.
- Режим изоляции портов (VLAN) для защиты от сетевого шторма — блокировка передачи данных между портами матрицы.
- Режим антизависания РоЕ-устройств (Auto-Check).
- Топологии подключения — звезда, каскад.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Общее количество портов
|
11
|
|
Количество портов FE RJ-45 с РоЕ
|
8
|
|
Количество портов GE RJ-45
|
1
|
|
Количество портов GE SFP
|
2
|
|
Стандарты Ethernet
|
IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-X
|
|
Скорость передачи данных
|
10/100/1000 Мбит/с
полудуплекс, полный дуплекс
|
|
Мощность PoE-порта
|
порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
|
|
Максимальная общая мощность РоЕ
|
240
|
|
Пропускная способность коммутационной матрицы
|
7.6 Гбит/с
|
|
Размер таблицы MAC-адресов
|
8К
|
|
Буфер пакетов
|
1 Мбайт
|
|
Скорость обслуживания пакетов
|
1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/с
|
|
Стандарты РоЕ
|
IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройств
|
|
Топологии подключения
|
звезда
каскад
|
|
Поддержка jumbo frame
|
-
|
|
Индикаторы
|
1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)
|
|
Реле аварийной сигнализации
|
DC 24 В, 1 A (НО, НЗ)
|
|
Питание
|
AC 195 ~ 265 В
|
|
Резервное питание
|
DC 48 В (набор свинцово-кислотных АКБ 12 В, 2 А·ч, 4 шт.)
|
|
Максимальная потребляемая мощность
|
320 Вт
|
|
Защита
|
IP66
|
|
Охлаждение
|
конвекционное (без вентилятора)
|
|
Система термостабилизации
|
с нагревательным элементом, мощность 75 Вт
|
|
Рабочие условия
|
–50 °C… +50 °C, относительная влажность до 95 %, без конденсата
|
|
Способ монтажа
|
монтаж на стену, на столб (крепления приобретаются отдельно)
|
|
Дополнительно
|
режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
|
|
Размер
|
300×400×187 мм
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|
Оптическая розетка
|
1 шт.
|
|
Пигтейлы оптические, SM, SC/UPC
|
2 шт.
|
|
Комплект для защиты сварного стыка (КДЗС)
|
2 шт.
|
|
Плавкая вставка-предохранитель
|
2 шт.
|
|
Комплект гермовводов
|
1 шт.
|
|
Документация
|
1 шт.
|
-
