Описание OSNOVO SW-60812/W

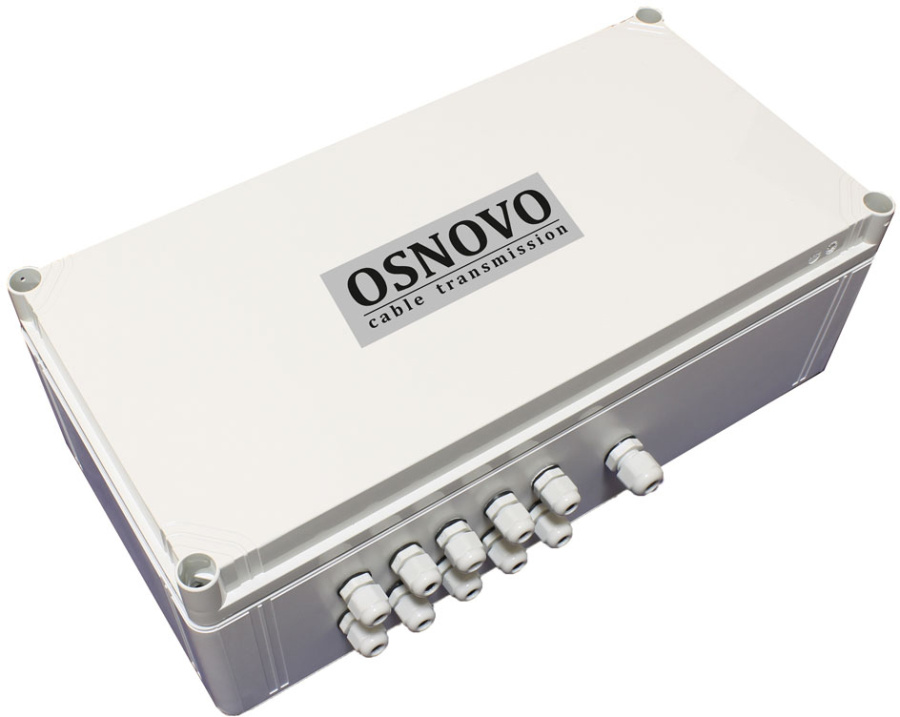

OSNOVO SW-60812/W Неуправляемый РоЕ-коммутатор Osnovo SW-60812/W рассчитан на круглогодичную уличную эксплуатацию: корпус соответствует стандарту защиты от пыли и влаги IP66, рабочие температуры — –40 °C... +50 °C, гермовводы, грозозащита (6 кВ). Оборудован восемью FE-портами RJ-45 с поддержкой РоЕ, GE-портом RJ-45 без РоЕ (Uplink) и двумя GE-слотами SFP для подключения через волоконно-оптический кабель (SFP-модуль в поставку не входит), оптическим кроссом. Коммутационная способность матрицы — 7.6 Гбит/с. Бюджет РоЕ — 240 Вт. Буфер пакетов — 1 Мбайт. Объем таблицы МАС-адресов — 8К. Скорость перенаправления пакетов — 1.488 mpps.

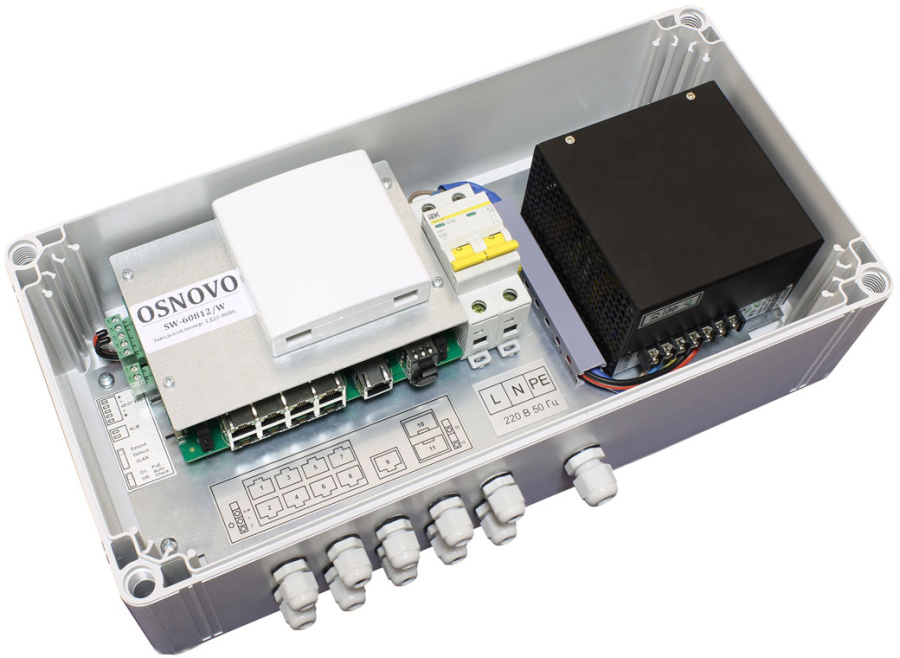

SW-60812/W оборудован переключателями выбора режима работы коммутатора и режима антизависания, клеммными колодками реле аварийной сигнализации (DC 24 В, 1 A, НО/НЗ) и заземления, клеммами для подключения питания, LED-индикаторами питания, тревожного оповещения, подачи PoE, подключения к RJ-45, SFP-слотам. Мощность без нагрузки — 5 Вт. Монтаж — на стену или столб (крепления в комплект не входят). Габариты — 400×200×132 мм.
Особенности OSNOVO SW-60812/W
- Auto MDI/MDIX — автоматическое определение типа контакта для работы с обычными и кроссовыми кабелями (для всех портов, кроме SFP).
- Автоматическое определение РоЕ-устройств.
- Поддержка стандартов PoE: IEEE 802.3af (15.4 Вт на порт) и IEEE 802.3at (30 Вт) — для портов 2 ~ 8 (метод А передачи РоЕ), IEEE 802.3bt (60 Вт) — для портов 1 и 2 (методы А и В передачи РоЕ).
- Режим изоляции портов (VLAN) блокировкой передачи данных между портами коммутационной матрицы для защиты от сетевого шторма.
- Режим удлинения линий связи до 250 м на скорости до 10 Мбит/с (режим CCTV для PoE-портов).
- Режим антизависания.
- Топологии подключения — каскад, звезда.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Общее количество портов
|
11
|
|
Количество портов FE RJ-45 с РоЕ
|
8
|
|
Количество портов GE RJ-45
|
1
|
|
Количество портов GE SFP
|
2
|
|
Скорость передачи данных
|
10/100/1000 Мбит/с
полудуплекс, полный дуплекс
|
|
Мощность PoE-порта
|
порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
|
|
Максимальная общая мощность РоЕ
|
240
|
|
Пропускная способность коммутационной матрицы
|
7.6 Гбит/с
|
|
Размер таблицы MAC-адресов
|
8К
|
|
Буфер пакетов
|
1 Мбайт
|
|
Скорость обслуживания пакетов
|
1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/с
|
|
Стандарты РоЕ
|
IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройств
|
|
Топологии подключения
|
звезда
каскад
|
|
Поддержка jumbo frame
|
-
|
|
Стандарты и протоколы
|
IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-X
|
|
Индикаторы
|
1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)
|
|
Реле аварийной сигнализации
|
DC 24 В, 1 A (НО, НЗ)
|
|
Питание
|
AC 195 ~ 265 В
|
|
Энергопотребление (без РоЕ)
|
5 Вт
|
|
Защита
|
IP66
|
|
Охлаждение, термостабилизация
|
конвекционное (без вентилятора), нет
|
|
Рабочие условия
|
–40 °C… +50 °C, относительная влажность до 95 %, без конденсата
|
|
Дополнительно
|
режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
|
|
Размер
|
400×200×132 мм
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|
Комплект гермовводов
|
1 шт.
|
|
Пигтейлы оптические, SM, SC/UPC
|
2 шт.
|
|
Комплект для защиты сварного стыка (КДЗС)
|
2 шт.
|
|
Оптическая розетка
|
1 шт.
|
|
Документация
|
1 шт.
|
-
