Описание OSNOVO OSP-46TB1(SW-60812/I)

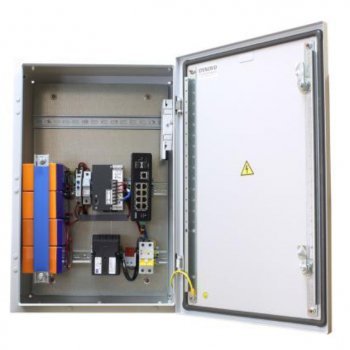

OSNOVO OSP-46TB1(SW-60812/I) состоит из неуправляемого РоЕ-коммутатора SW-60822/ILC промышленного уровня, вмонтированного в уличную станцию OSP-46TB1. Потребляемая мощность устройства не превышает 545 Вт.
Назначение: уличный коммутатор с термостабилизацией и резервным питанием на базе уличной станции предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи питания с использованием технологии PoE в условиях эксплуатации в промышленных неотапливаемых помещениях.
Особенности OSNOVO OSP-46TB1(SW-60812/I)
- Разработаны для использования вне помещений;
- Класс защиты: IP66;
- Защита от перегрузки по току и глубокого разряда АКБ;
- Удобное подключение к оптическим линиям связи (оптический кросс);
- Светильник для освещения внутреннего пространства уличного коммутатора при регулярном обслуживании – опционально;
- Датчик вскрытия двери – опционально ;
- Защита от нежелательного доступа (замок) - опционально;
- Монтаж на стену, на столб – опционально.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Коммутатор SW-60812/I
|
|
Общее количество портов
|
11
|
|
Количество портов FE RJ-45 с РоЕ
|
8
|
|
Количество портов GE RJ-45
|
1
|
|
Количество портов GE SFP
|
2
|
|
Скорость передачи данных
|
10/100/1000 Мбит/с
полудуплекс, полный дуплекс
|
|
Мощность PoE-порта
|
порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
|
|
Максимальная общая мощность РоЕ
|
240 Вт
|
|
Пропускная способность коммутационной матрицы
|
7.6 Гбит/с
|
|
Размер таблицы MAC-адресов
|
8К
|
|
Буфер пакетов
|
1 Мбайт
|
|
Скорость обслуживания пакетов
|
1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/с
|
|
Стандарты РоЕ
|
IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройств
|
|
Топологии подключения
|
звезда
каскад
|
|
Поддержка jumbo frame
|
-
|
|
Стандарты и протоколы
|
IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-X
|
|
Индикаторы
|
1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)
|
|
Реле аварийной сигнализации
|
DC 24 В, 1 A (НО, НЗ)
|
|
Питание
|
AC 195 ~ 265 В/DC 48 ~ 57 В
|
|
Энергопотребление (без РоЕ)
|
5 Вт
|
|
Защита
|
IP30
|
|
Охлаждение
|
пассивное (без вентилятора)
|
|
Рабочие условия
|
–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
|
|
Дополнительно
|
режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
|
|
Размер
|
165×50×115 мм
|
|
Уличная станция OSP-46TB1
|
|
Назначение
|
уличная станция (термошкаф)
|
|
Класс защиты (IP)
|
IP66
|
|
Класс защиты (IK)
|
-
|
|
Встроенный БП
|
Osnovo PS-48240/I
|
|
Материал корпуса
|
армированный пластик
|
|
Оптический кросс
|
размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
|
|
Температура внутри уличной станции
|
–15 ºС... +50 ºС
|
|
Рабочая температура (температура окружающей среды)
|
–50 ºС... +50 ºС
|
|
Защита от перегрузки и КЗ
|
автоматический выключатель 2P на 220 В, 10 A
|
|
Термостабилизация
|
да, 300 Вт
|
|
Резервное питание
|
АКБ свинцово-кислотный DC 48 В (7 A·ч, 12 В, 4 шт.)
|
|
Теплоизоляция
|
-
|
|
Система проточной вентиляции
|
-
|
|
Система теплого пуска (предварительный прогрев)
|
-
|
|
Дополнительно
|
доступное место под установку оборудования на встроенные din-рейки: верхняя – 340 мм, средняя — 60 мм, нижняя – 60 мм
|
|
Размер (Ш×В×Г)
|
400×600×230 мм
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|
Комплект гермовводов
|
1 шт.
|
|
Пигтейлы оптические, SM, SC/UPC
|
2 шт.
|
|
Комплект для защиты сварного стыка (КДЗС)
|
2 шт.
|
|
Ключ от монтажного шкаф
|
1 шт.
|
|
Документация
|
1 шт.
|
-
