Описание OSNOVO OS-34TB1(SW-60812/I)

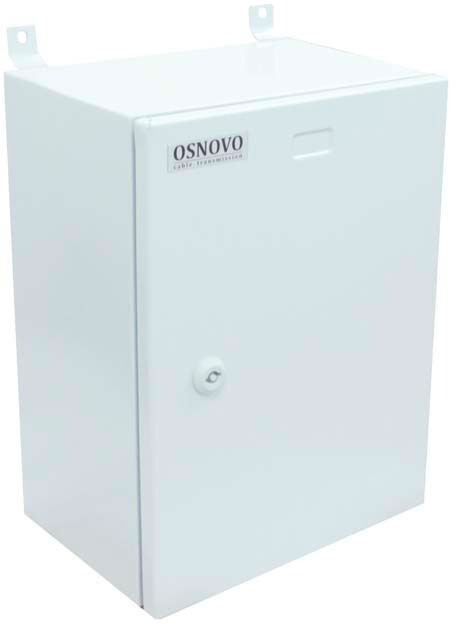

OSNOVO OS-34TB1(SW-60812/I) состоит из неуправляемого промышленного РоЕ-коммутатора SW-60812/I, вмонтированного в уличную станцию OS-34TB1. Адаптирован к круглогодичной эксплуатации на улице: защита от пыли и влаги корпуса шкафа соответствует стандарту IP66, рабочие температуры (без учета ветра) — –40 ºС... +50 ºС, предусмотрен комплект гермовводов. Потребляемая мощность устройства не превышает 345 Вт.
SW-60812/I
Интерфейсы: восемь FE RJ-45 с поддержкой РоЕ, GE Uplink RJ-45, два GE SFP-слота. Топологии подключения — каскад, звезда. Коммутационная способность матрицы — 7.6 Гбит/с. Скорость передачи пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Емкость таблицы МАС-адресов — 8К. При общем бюджете РоЕ 240 Вт коммутатор подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме увеличения расстояния передачи до 250 м (ограничение скорости до 10 Мбит/с) мощность нагрузки на максимальном удалении составляет для портов 1 и 2 — до 49.5 Вт, портов 3 ~ 8 — до 21.6 Вт.
Функциональность:
- Auto MDI/MDIX — автоматическое определение типа контактов для работы с обычными и перекрестными кабелями (для медных портов).
- Изоляция портов (VLAN) для защиты от сетевого шторма.
- Автоматическое определение РоЕ-устройств.
- Auto-Check — режим антизависания для РоЕ-портов.
- Защита от короткого замыкания и превышения установленного тока нагрузки.
SW-60812/I укомплектован переключателями выбора режима работы, клеммами для подключения системы оповещения, LED-индикаторами PoE, подключения устройств к RJ-45 и SFP-слотам, питания и тревоги. Рабочие температуры — –40 °C... +75 °C. Защита корпуса от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — от основного и резервного адаптеров DC 48 ~ 57 В (в комплект не включены). Потребляемая мощность без РоЕ — 5 Вт. Безвентиляторный дизайн. Размер — 165×50×115 мм.
Osnovo OS-34TB1

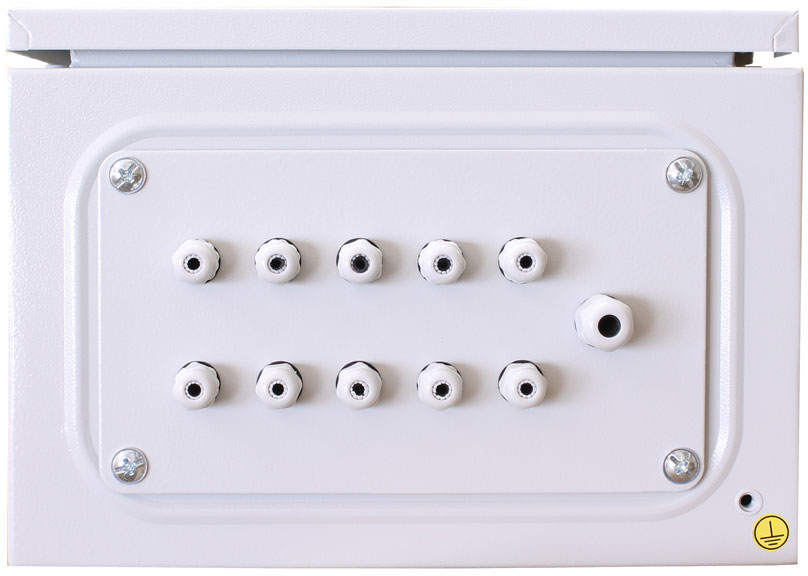

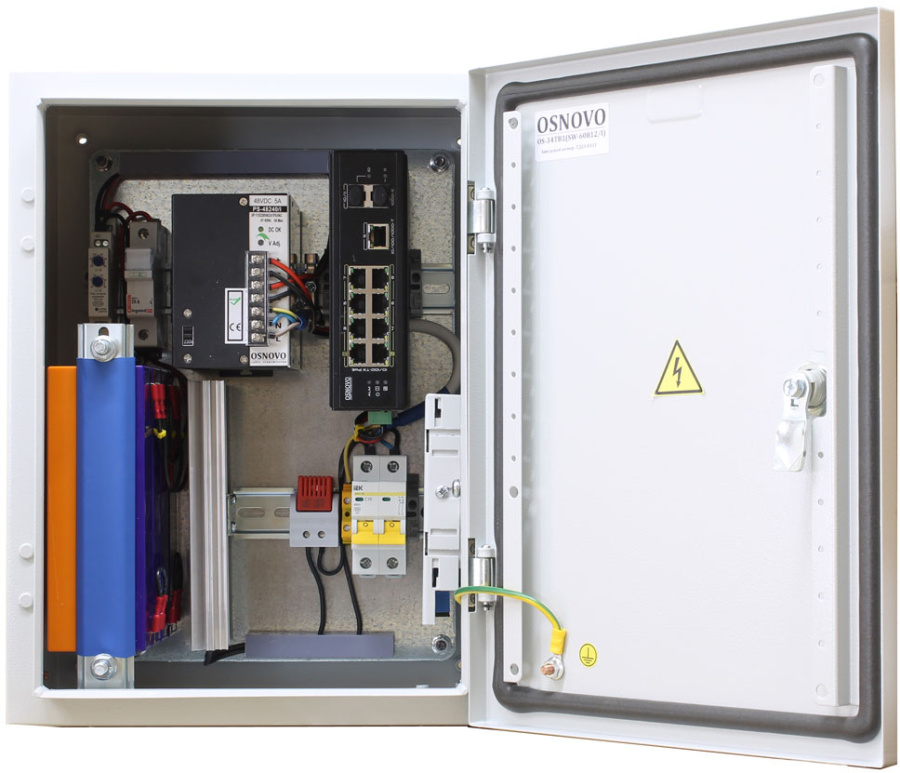

Станция состоит из герметичного бокса и оборудования:
- Оптического кросса.
- Нагревателя для установки на DIN-рейку и нормально замкнутого термостата (отключение нагревателя при +15 ºС и выше).
- Блока питания PS-48240/I (DC 48 В, 240 Вт) для встраиваемого оборудования.
- Системы резервного питания термошкафа.
- Автоматического выключателя (2Р, 10 A).
Характеристики оптического кросса:
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС (два в комплекте).
- Размер — 183×113×22 мм.
Состав системы резервного питания:
- Четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 A·ч (общее напряжение — 48 В).
- Реле контроля напряжения АКБ, 40 ~ 80 В, ток не более 10 A — защита от глубокого разряда.
- Две плавкие вставки (для АКБ) 10 A, 400 В — защита от перегрузок и КЗ.
- Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.
Система обогрева поддерживает в шкафу температуру в границах от –7 ºС до +50 ºС. Материал шкафа — листовая сталь с порошковым покрытием. Питание — AC 100 ~ 240 В. Максимальная потребляемая мощность системы обогрева — 100 Вт. Свободное место на верхней din-рейке под монтаж оборудования — 80 мм. Размер — 300×400×210 мм.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Коммутатор SW-60812/I
|
|
Общее количество портов
|
11
|
|
Количество портов FE RJ-45 с РоЕ
|
8
|
|
Количество портов GE RJ-45
|
1
|
|
Количество портов GE SFP
|
2
|
|
Скорость передачи данных
|
10/100/1000 Мбит/с
полудуплекс, полный дуплекс
|
|
Мощность PoE-порта
|
порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
|
|
Максимальная общая мощность РоЕ
|
240 Вт (по БП)
|
|
Пропускная способность коммутационной матрицы
|
7.6 Гбит/с
|
|
Размер таблицы MAC-адресов
|
8К
|
|
Буфер пакетов
|
1 Мбайт
|
|
Скорость обслуживания пакетов
|
1000 Мбит/с – 1488.00 пакетов/с
100 Mbps port – 148.800 пакетов/с
10 Mbps port – 14.880 пакетов/с
|
|
Стандарты РоЕ
|
IEEE802.3af, IEEE802.3at, IEEE 802.3bt
автоматическое определение подключаемых РоЕ-устройств
|
|
Топологии подключения
|
звезда
каскад
|
|
Поддержка jumbo frame
|
-
|
|
Стандарты и протоколы
|
IEEE 802.3
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3x
IEEE 802.3z 1000BASE-X
|
|
Индикаторы
|
1, 2 (подается питание)
ALM (тревожное оповещение)
PoE (подается PoE, оранжевый RJ-45)
Link/Act (подкл. оборудование, зелен. RJ-45)
10, 11 (подключен SFP-слот)
|
|
Реле аварийной сигнализации
|
DC 24 В, 1 A (НО, НЗ)
|
|
Питание
|
AC 195 ~ 265 В/DC 48 ~ 57 В
|
|
Энергопотребление (без РоЕ)
|
5 Вт
|
|
Защита
|
IP30
|
|
Охлаждение
|
пассивное(без вентилятора)
|
|
Рабочие условия
|
–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
|
|
Дополнительно
|
режим изоляции портов коммутационной матрицы
режим антизависания Auto-Check
режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
|
|
Размер
|
165×50×115 мм
|
|
Уличная станция OS-34TB1
|
|
Назначение
|
уличная станция (термошкаф)
|
|
Класс защиты (IP)
|
IP66
|
|
Класс защиты (IK)
|
-
|
|
Материал корпуса
|
металл
|
|
Оптический кросс
|
размер: 183×113×22 мм
модуль на 2 оптических порта SC
ложемент для 8 КДЗС (в комплекте 2 КДЗС)
пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
|
|
Температура внутри уличной станции
|
–7 ºС... +50 ºС
|
|
Рабочая температура (температура окружающей среды)
|
–40 ºС... +50 ºС (без учета ветра)
|
|
Защита от перегрузки и КЗ
|
автоматический выключатель 2P на 220 В, 10 A
|
|
Термостабилизация
|
конвекционная (без вентилятора), с нагревательным элементом (мощность 100 Вт)
|
|
Резервное питание (АКБ)
|
АКБ свинцово-кислотный DC 48 В (2.2 А·ч, 12 В, 4 шт.)
|
|
Теплоизоляция
|
-
|
|
Система проточной вентиляции
|
-
|
|
Система теплого пуска (предварительный прогрев)
|
-
|
|
Дополнительно
|
доступное место под установку оборудования на встроенные din-рейки: верхняя — 80 мм
|
|
Размер (Ш×В×Г)
|
300×400×210 мм
|
Комплект поставки
|
Коммутатор
|
1 шт.
|
|
Комплект гермовводов
|
1 шт.
|
|
Пигтейлы оптические, SM, SC/UPC
|
2 шт.
|
|
Комплект для защиты сварного стыка (КДЗС)
|
2 шт.
|
|
Ключ от монтажного шкафа
|
1 шт.
|
|
Документация
|
1 шт.
|
-
