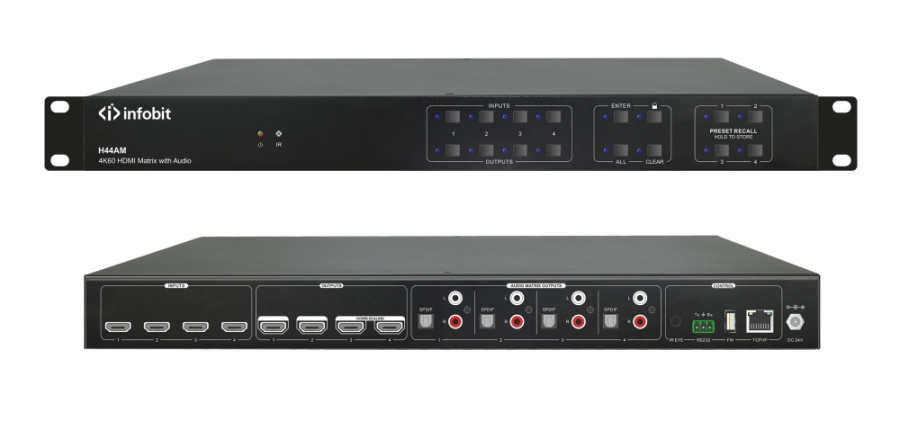

Описание Infobit iMatrix H44AM
Infobit iMatrix H44AM - это профессиональный матричный коммутатор HDMI 2.0 с аудиоматрицей. Он включает в себя 4-8 входов HDMI, 4-8 выходов HDMI и последние четыре выхода с функцией уменьшения масштаба, которая предназначена для переключения четырех сигналов, совместимых с HDMI2.0 и HDCP2.3. Он также оснащен 4-8 SPDIF и 4-8 аналоговыми аудиовыходами для аудиоматрицы.Матричный коммутатор имеет комплексное управление EDID и расширенную передачу HDCP для обеспечения максимальной функциональности с широким спектром источников видео.
Особенности Infobit iMatrix H44AM
- Матричный коммутатор HDMI 2.0 4×4, 8×8 с поддержкой Audio Matrix/Downscaling/AOC
- Входы и выходы 4×4, 8×8 SPDIF+ L/R
- Поддержка 4K/60 4:4:4, HDR, совместимость с HDCP2.3
- Audio Matrix, аудиовыход может быть извлечен из произвольного входа или выхода
- Индивидуальная регулировка громкости на каждом выходе L+R
- Поддерживает масштабирование от 4K до 1080p до 4 выходов
- Выход HDMI обеспечивает мощность 2,5 Вт для питания активного оптического кабеля (AOC)
- Поддержка выхода HDMI до 5 В 500 мА для кабеля AOC
- Управление с передней панели, ИК, RS232 и TCP/IP
- Примечание. Для H44AM последние два выхода (выходы 3 и 4) имеют функцию автоматического уменьшения масштаба.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Гарантия |
12 мес |
| Модель |
iMatrix H44AM |
| Видео вход |
(4) HDMI |
| Входной разъем |
(4) гнездо HDMI типа A |
| Входное разрешение HDMI |
До 4K при 60 Гц 4:4:4, HDR |
| Видео выход |
(4) HDMI |
| Выходной разъем |
(4) гнездо HDMI типа A, |
| Выходное разрешение HDMI |
До 4K при 60 Гц 4:4:4, HDR10 и Dolby Vision |
| Выход HDMI |
Поддерживает до 5V500mA для кабеля AoC |
| Версия HDMI |
До 2.0 |
| Версия HDCP |
до 2,3 |
| Аудиосигнал HDMI |
Аудио LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS: X™ и DTS-HD® Master Audio™. |
| Выход |
(4) Цифровой звук SPDIF |
| Выходной разъем |
(4) разъемы Toslink |
| Цифровой аудиоформат SPDIF |
Поддерживает PCM, Dolby Digital, DTS, DTS-HD |
| Частотный отклик |
от 20 Гц до 20 кГц, ±1 дБ |
| Максимальный выходной уровень |
±0,05 дБ полной шкалы |
| КНИ+Ш |
< 0,05%, полоса пропускания 20 Гц – 20 кГц, синусоида 1 кГц при уровне 0dBFS (или максимальном уровне) |
| ОСШ |
> 90 дБ, полоса пропускания 20 Гц-20 кГц |
| Изоляция перекрестных помех |
< -70 дБ, синусоида 10 кГц на уровне 0dBFS (или максимальный уровень до отсечения) |
| Шум |
-90 дБ |
| Выход |
(4) Аналоговый левый/правый звук |
| Выходной разъем |
(4) левый и правый (RCA) |
| Цифровой аудиоформат SPDIF |
ИКМ 2CH |
| Частотный отклик |
от 20 Гц до 20 кГц, ±1 дБ |
| Максимальный выходной уровень |
2,0 В среднекв. ± 0,5 дБ. 2 В = запас по уровню 16 дБ выше номинального линейного уровня потребительского сигнала -10 дБВ (316 мВ) |
| КНИ+Ш |
< 0,05%, полоса пропускания 20 Гц – 20 кГц, синусоида 1 кГц при уровне 0dBFS (или максимальном уровне) |
| ОСШ |
> 80 дБ, полоса пропускания 20 Гц-20 кГц |
| Изоляция перекрестных помех |
< -80 дБ, синусоида 10 кГц на уровне 0dBFS (или максимальный уровень до отсечения) |
| Отклонение уровня LR |
< 0,05 дБ, 1 кГц синусоида на уровне 0dBFS (или максимальный уровень до отсечения)< ± 0,5 дБ 20 Гц – 20 кГц |
| Выходная нагрузка |
1 кОм и выше (поддерживает 10 параллельных нагрузок по 10 кОм) |
| Шум |
-80 дБ |
| Порт управления |
(1) ИК-ГЛАЗ, (1) RS232, (1) ПРОШИВКА, (1) TCP/IP |
| Разъем управления |
(1) разъем 3,5 мм , (1) 3-контактная клеммная колодка, (1) USB-A, (1) RJ45 |
| Дальность передачи |
4K/60 Гц/444 5 м , 4K/60 Гц/420 10 м , 1080P 15 м |
| Пропускная способность |
18 Гбит/с |
| Рабочая Температура |
-5℃ ~ +55℃ |
| Температура хранения |
-25℃ ~ +70℃ |
| Относительная влажность |
10% ~ 90% |
| Внешний источник питания |
Вход: 100~240 В переменного тока, 50/60 Гц; Выход: 24 В постоянного тока 1,25 А |
| Потребляемая мощность |
18,3 Вт |
| Размер (Ш*В*Г) |
436,4 мм*44 мм*236 мм |
| Нетто |
2,6 кг |
Комплект поставки
| Коммутатор |
1 шт. |
| Краткое руководство |
1 шт. |
-
