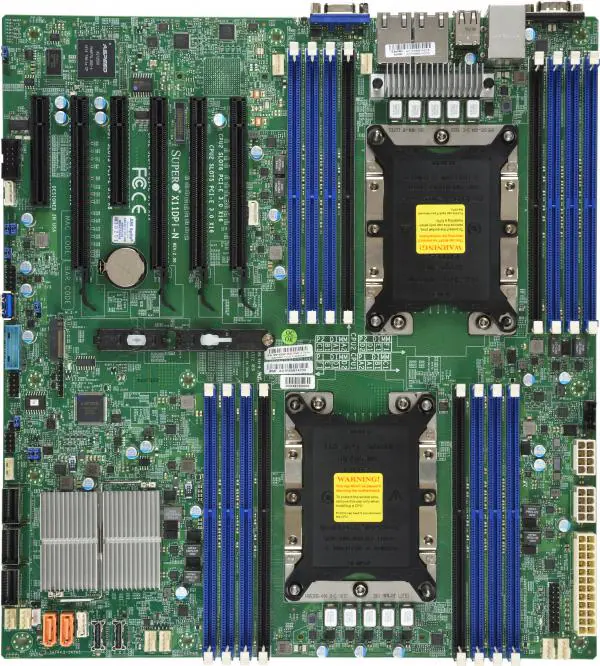

Описание SUPERMICRO MBD-X11DPI-N
SUPERMICRO MBD-X11DPI-N — серверная материнская плата форм-фактора E-ATX на базе чипсета Intel C621 с двумя процессорными разъемами LGA 3647. Модель поддерживает процессоры Intel Xeon Scalable первого и второго поколений с TDP до 205 Вт, до 4 ТБ оперативной памяти DDR4 ECC RDIMM/LRDIMM и оснащена 16 слотами DIMM. Для подключения накопителей предусмотрены 14 портов SATA 6 Гбит/с, разъем M.2 PCIe 3.0 x4 и два внутренних интерфейса NVMe PCIe 3.0 x4. Удаленное управление реализовано на базе контроллера ASPEED AST2500 с поддержкой IPMI 2.0 и KVM.
Особенности SUPERMICRO MBD-X11DPI-N
- Два процессорных разъема LGA 3647
- Поддержка Intel Xeon Scalable первого и второго поколений
- Чипсет Intel C621
- 16 слотов DDR4 ECC RDIMM/LRDIMM
- Максимальный объем оперативной памяти до 4 ТБ
- Четыре слота PCIe 3.0 x16 и два PCIe 3.0 x8
- 14 портов SATA 6 Гбит/с с RAID 0, 1, 5, 10
- Разъем M.2 PCIe 3.0 x4
- Два внутренних порта NVMe PCIe 3.0 x4
- Два сетевых интерфейса Gigabit Ethernet
- Контроллер управления ASPEED AST2500
- Поддержка IPMI 2.0 и KVM over LAN
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Серверная материнская плата
|
|
Модель
|
MBD-X11DPI-N
|
|
Форм-фактор
|
E-ATX
|
|
Чипсет
|
Intel C621
|
|
ПРОЦЕССОР
|
|
Количество процессорных разъемов
|
2
|
|
Сокет
|
LGA 3647, Socket P
|
|
Поддерживаемые процессоры
|
Intel Xeon Scalable, Intel Xeon Scalable 2-го поколения
|
|
Максимальное количество ядер процессора
|
28
|
|
Максимальный TDP процессора
|
205 Вт
|
|
UPI
|
2 × до 10,4 GT/s
|
|
ПАМЯТЬ
|
|
Количество слотов DIMM
|
16
|
|
Тип памяти
|
DDR4 ECC RDIMM, LRDIMM
|
|
Частота памяти
|
2933 / 2666 / 2400 / 2133 MT/с
|
|
Максимальный объем памяти
|
4 ТБ
|
|
Поддержка Intel Optane Persistent Memory
|
До 2 ТБ
|
|
Напряжение памяти
|
1,2 В
|
|
Коррекция ошибок
|
ECC
|
|
СЛОТЫ РАСШИРЕНИЯ
|
|
PCIe 3.0 x16
|
4
|
|
PCIe 3.0 x8
|
2
|
|
Внутренние порты NVMe
|
2 × PCIe 3.0 x4
|
|
НАКОПИТЕЛИ
|
|
SATA
|
14 × SATA 6 Гбит/с
|
|
RAID
|
RAID 0, 1, 5, 10
|
|
Интерфейс M.2
|
PCIe 3.0 x4
|
|
Форм-факторы M.2
|
2260, 2280, 22110
|
|
Ключ M.2
|
M-Key
|
|
SuperDOM
|
2 порта
|
|
СЕТЕВЫЕ ХАРАКТЕРИСТИКИ
|
|
Сетевой контроллер
|
Intel X722
|
|
Сетевые интерфейсы
|
2 × RJ-45 Gigabit Ethernet
|
|
ВИДЕО И УПРАВЛЕНИЕ
|
|
Контроллер BMC
|
ASPEED AST2500
|
|
Видеовыход
|
1 × VGA
|
|
Удаленное управление
|
IPMI 2.0, KVM over LAN
|
|
Средства управления
|
SuperDoctor 5, SUM, SPM, SSM, Intel Node Manager, Watchdog
|
|
ИНТЕРФЕЙСЫ
|
|
USB 2.0
|
4 порта: 2 на задней панели, 2 через внутренний разъем
|
|
USB 3.0
|
2 порта на задней панели
|
|
USB 3.2 Gen 1
|
3 порта: 2 через внутренний разъем, 1 Type-A
|
|
COM
|
2 порта: 1 на задней панели, 1 внутренний
|
|
TPM
|
1 разъем
|
|
ОХЛАЖДЕНИЕ И МОНИТОРИНГ
|
|
Разъемы вентиляторов
|
8 × 4-pin
|
|
Управление вентиляторами
|
PWM
|
|
Мониторинг температуры
|
Процессоры и системная среда
|
|
Контроль напряжений
|
Поддерживается
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
от +10 до +35 °C
|
|
Температура хранения
|
от -40 до +70 °C
|
|
Рабочая влажность
|
8–90%, без конденсации
|
|
Влажность при хранении
|
5–95%, без конденсации
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
330,2 × 304,8 мм
|
|
Габариты упаковки
|
406 × 356 × 102 мм
|
|
Вес
|
1,8 кг
|
|
Вес упаковки
|
2,7 кг
|
Комплект поставки
|
Материнская плата SUPERMICRO MBD-X11DPI-N
|
1 шт.
|
|
Кабель IPASS — 4 × SATA
|
1 шт.
|
|
Кабель SATA 57,5 см
|
2 шт.
|
|
Заглушка задней панели I/O
|
1 шт.
|
