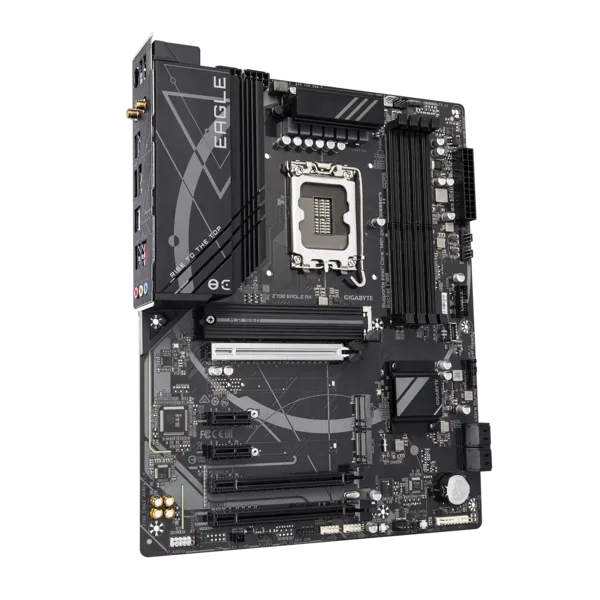

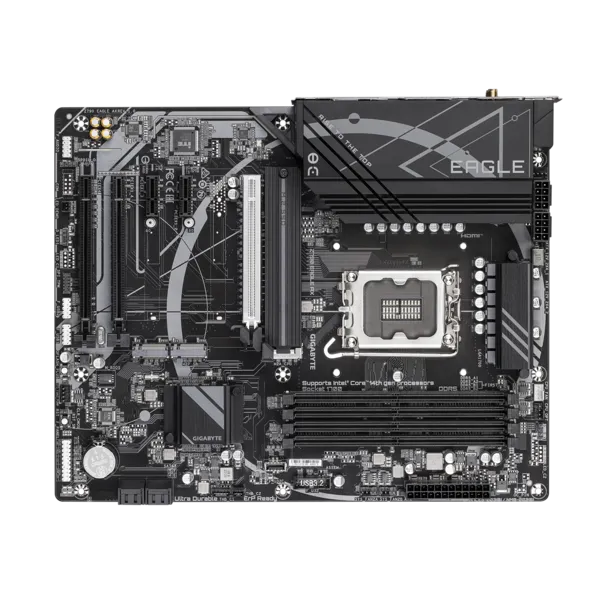

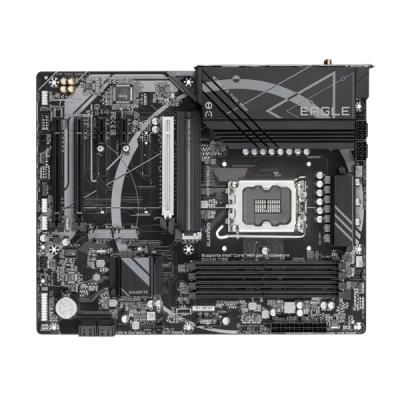

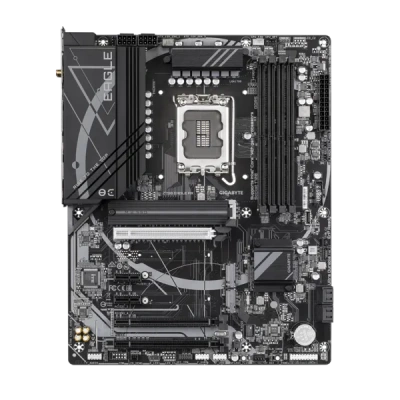

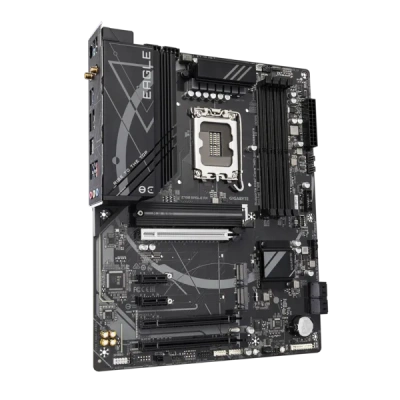

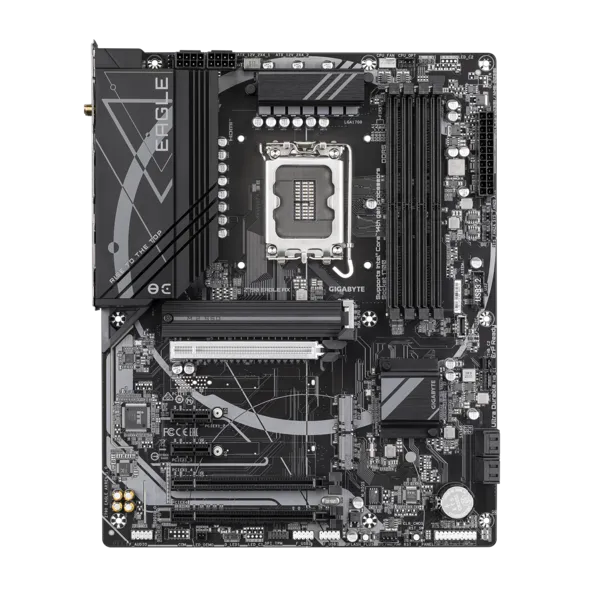

Описание Gigabyte Z790 EAGLE AX
Gigabyte Z790 EAGLE AX Материнская плата соответствует форм-фактору Standard-ATX и имеет размеры 305x244 мм. Модель рассчитана на сборку мощного игрового или универсального компьютера. Плата управляется производительным чипсетом Intel Z790 с поддержкой процессоров Intel с ядрами Alder Lake, Raptor Lake и Raptor Lake Refresh. Устройство совместимо с памятью DDR5, частота которой в разгоне может достигать 7600 МГц. Максимальный объем ОЗУ – 192 ГБ. Для управления вентиляторами используется утилита Smart Fan 6 с функцией FAN STOP. Плата GIGABYTE Z790 EAGLE AX оснащена 5 слотами расширения – 3 PCI-E x16 и 2 PCI-E x1. 3 разъема M.2 поддерживают скоростные твердотельные накопители NVMe. Один из них является универсальным: он подходит для установки SSD SATA. 4 порта SATA с поддержкой RAID 0, 1, 5, 10 ориентированы на создание массивов из HDD. Плата защищена от перегрева пассивным охлаждением зоны VRM, чипсета и одного из разъемов M.2. Преимуществом модели является наличие модулей Wi-Fi 6 (802.11ax) и Bluetooth 5.3. Проводной сетевой адаптер обеспечивает скорость до 2.5 Гбит/с.
Особенности Gigabyte Z790 EAGLE AX
- Совместимость с процессорами Intel® Core™ 14-/13-/12-поколения
- Непревзойденная производительность: Twin 12*+1+1 Phases Digital VRM Solution
- Подсистема памяти DDR5 (2-канальный режим работы): 4 разъема DIMM, поддержка модулей ОЗУ с профилями XMP 3.0
- Дисковая подсистема нового поколения: 3 разъема M.2 для SSD PCIe 4.0 x4 накопителей
- Усовершенствованный конструктив системы охлаждения и фирменные радиаторы M.2 Thermal Guard: стабильное питание VRM и высокая производительность M.2 SSD-накопителей
- EZ-фиксаторы: PCIe 5.0x16 Slot with Quick Release Design
- Высокоскоростные сетевые интерфейсы: 2.5GbE LAN & Wi-Fi 6E 802.11ax
- Расширенные коммуникационные возможности: DP, HDMI, Rear USB-C® 10Gb/s
- Функция Smart Fan 6: Массив датчиков температуры, гибридные разъемы для вентиляторов, функция FAN STOP
- Кнопка Q-Flash Plus: Возможность обновления микрокода BIOS материнской платы без необходимости установки в систему ЦП, модулей ОЗУ и дискретной графической платы
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Производитель
|
Gigabyte
|
|
ПРЕДУПРЕЖДЕНИЕ
|
Повреждения, вызванные разгоном компонентов, в том числе, при использовании входящих в комплект утилит, приводят к снятию платы с гарантии СЦ производителя
|
|
Обратите внимание!
|
При использовании процессоров без встроенного видео, видеовыходы на плате не работают.
|
|
Модель
|
Z790 EAGLE AX
|
|
Тип оборудования
|
Материнская плата
|
|
Назначение
|
Настольный ПК
|
|
Форм-фактор
|
ATX
|
|
Чипсет
|
Intel Z790
|
|
Разъем для процессора
|
LGA 1700
|
|
Количество разъемов (шт)
|
1
|
|
Поддержка ядер процессоров
|
Alder Lake
|
|
Частота системной шины (МГц)
|
Зависит от CPU
|
|
Типы поддерживаемых процессоров
|
Intel серии Core i9-12xxx, Core i7-12xxx, Core i5-12xxx, Core i3-12xxx, Pentium G7xxx, Celeron G6xxx
|
|
Максимальный объем памяти (ГБ)
|
Зависит от CPU
|
|
Тип памяти
|
DDR V
|
|
Максимальная частота (МГц)
|
Максимальная поддерживаемая пропускная способность памяти указана в описании процессора.
|
|
Количество слотов
|
4
|
|
Описание слотов
|
2-х канальный режим
|
|
Слоты PCI-Express x1
|
2
|
|
Слоты PCI-Express x16
|
2
|
|
Количество разъемов M.2
|
3
|
|
Кол-во внешних разъемов USB 2.0
|
2
|
|
Кол-во внутренних разъемов USB 2.0
|
4
|
|
Кол-во внутренних разъемов USB 3.0
|
2
|
|
Кол-во внешних разъемов USB 3.1
|
4
|
|
Кол-во внутренних разъемов USB 3.1 Type C
|
1
|
|
Кол-во внешних разъемов USB 3.2
|
1
|
|
Кол-во внешних разъемов USB 3.2 Type C
|
1
|
|
Общее кол-во внешних разъемов USB
|
8
|
|
Общее кол-во внутренних разъемов USB
|
7
|
|
Видеопорты:
|
HDMI, DisplayPort
|
|
PS/2
|
1 x Combo
|
|
Интегрированное видео
|
Есть
|
|
Звуковой контроллер
|
7.1
|
|
Интегрированный сетевой контроллер
|
100/1000/2500 Base-T
|
|
Количество сетевых контроллеров
|
1
|
|
Интегрированный RAID контроллер
|
SATA
|
|
Поддерживаемые уровни RAID
|
0, 1, 5, 10
|
|
Беспроводные технологии
|
Wi-Fi, Bluetooth
|
|
Максимальная скорость Wi-Fi
|
-
|
|
Дополнительно
|
-
|
|
Поддержка 64bit
|
Есть
|
|
BIOS
|
AMI
|
|
Поддержка ОС
|
Windows
|
|
Требования к блоку питания
|
24+8+8 pin
|
|
Макс. кол-во подключаемых мониторов
|
1
|
|
ПО в комплекте
|
Да
|
|
Описание
|
Материнская плата для настольных ПК
|
|
Серия
|
EAGLE
|
|
Коннекторы RGB на плате
|
Да
|
|
Поддержка NVMe Boot
|
Да
|
|
Страна происхождения:
|
Китай
|

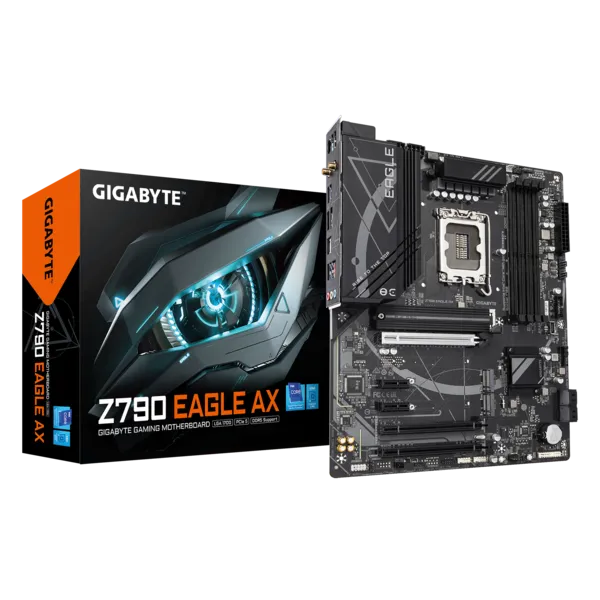

Комплект поставки
|
Материнская плата
|
1 шт.
|
|
Кабель SATA
|
2 шт.
|
|
Документация
|
1 шт.
|
