Описание Gigabyte B650 AORUS ELITE AX V2

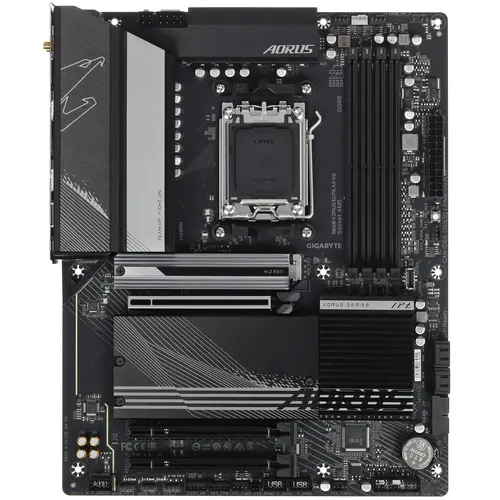

Gigabyte B650 AORUS ELITE AX V2 Материнская плата работает под управлением производительного чипсета AMD B650. Устройство совместимо с процессорами AMD Ryzen 7000 и 8000G. Модель форм-фактора Standard-ATX с размерами 305x244 мм рассчитана на сборку мощного универсального или игрового компьютера. Система питания 12+2+2 поддерживает высокую производительность процессора. Плата рассчитана на размещение до 192 ГБ оперативной памяти DDR5, разгонный потенциал которой реализуют технологии AMD EXPO и Intel XMP. Частота ОЗУ в разгоне ограничена 8000 МГц.
Материнская плата GIGABYTE B650 AORUS ELITE AX V2 оснащена 3 слотами PCI-E x16. Платы расширения быстро устанавливаются и демонтируются с использованием EZ-фиксаторов. 3 разъема M.2 совместимы со скоростными твердотельными накопителями NVMe форм-факторов 2280 и 22110. 4 порта SATA позволяют формировать массивы из жестких дисков. Они также могут использоваться для подключения SSD и оптических приводов. Преимуществом платы является наличие модулей Bluetooth и Wi-Fi. Беспроводные соединения устанавливаются без дополнительных устройств.
Особенности Gigabyte B650 AORUS ELITE AX V2
- Процессорный разъем AMD Socket AM5: совместимость с процессорами AMD Ryzen™ 8000 / Ryzen™ 7000 серии
- Непревзойденная производительность: цифровой VRM-модуль (схема питания Twin, 12*+2+2 фазы)
- Подсистема памяти DDR5 (2-канальный режим работы): 4 разъема DIMM для модулей ОЗУ, совместимость с профилями AMD EXPO™ и Intel® XMP Memory
- Высокоскоростная дисковая подсистема: 1*PCIe 5.0 x4 and 2*PCIe 4.0 x4 M.2 Connectors
- Усовершенствованный конструктив системы охлаждения и фирменные радиаторы M.2 Thermal Guard: Стабильное энергообеспечение средствами VRM высокопроизводительных M.2 SSD накопителей (типоразмер 25110)
- EZ-фиксаторы: на M.2 и PCIe x16 разъемах (быстрая инсталляция/демонтаж, безвинтовое крепление)
- Высокоскоростные сетевые интерфейсы: 2.5GbE LAN & Wi-Fi 6E
- Расширенные коммуникационные возможности: порт HDMI, порт DisplayPort, разъем для подключения порта USB-C® 20 Гбит/с на лицевой панели, порт USB-C® 10 Гбит/с на задней панели
- Функция Smart Fan 6: Массив датчиков температуры, гибридные разъемы для вентиляторов, функция FAN STOP
- Кнопка Q-Flash Plus: Возможность обновления микрокода BIOS материнской платы без необходимости установки в систему ЦП, модулей ОЗУ и дискретной графической платы
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Поддерживаемые процессоры
|
AMD Ryzen™ 7000/ Ryzen™ 8000 серии
|
|
Процессорный разъем
|
AM5
|
|
Чипсет
|
AMD B650
|
|
Память
|
DDR5, до 192 ГБ, до DDR5-8000 (XMP/Expo), два канала
|
|
Аудиоподсистема
|
Realtek ALC897 (5.1)
|
|
Сетевые контроллеры
|
Realtek RTL8125BG Ethernet 2,5 Гбит/с
Realtek RTL8852 Dual Band Wireless (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2)
|
|
Слоты расширения
|
PCI Express 4.0 x16 (CPU)
PCI Express 4.0 x16 (режим x1) (B650)
PCI Express 4.0 x16 (режим x1) (B650)
|
|
Разъемы для накопителей
|
SATA 6 Гбит/с (B650)
(CPU, PCIe 5.0 x4 для устройств формата 2580/25110)
(CPU, PCIe 4.0 x4 для устройств формата 2580/25110)
(B650, PCIe 4.0 x4 для устройств формата 2580/25110)
|
|
USB-порты
|
4 × USB 2.0: 2 внутренних разъема на 4 порта (B650)
4 × USB 2.0: 4 порта Type-A (черные) на задней панели (GL850G)
2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B650)
4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (RTS5411)
1 × USB 3.2 Gen1: 1 порт Type-A (синий) на задней панели (B650)
1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (B650)
1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (CPU)
2 × USB 3.2 Gen2: 2 порта Type-A (красные) на задней панели (CPU)
|
|

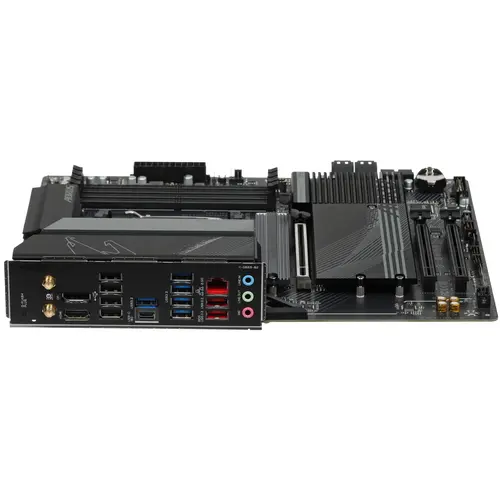

Разъемы на задней панели
|
5 × USB 3.2 Gen1 (Type-A)
1 × USB 3.2 Gen2 (Type-C)
2 × USB 3.2 Gen2 (Type-A)
4 × USB 2.0 (Type-A)
1 × RJ-45
2 антенных разъема
1 кнопка Q Flash Plus
3 аудиоразъема типа миниджек
1 × HDMI 2.1
1 × DP 1.4
|
|
Прочие внутренние элементы
|
24-контактный разъем питания ATX
8-контактный разъем питания EPS12V
4-контактный разъем питания EPS12V
разъем для подключения порта USB 3.2 Gen2x2 Type-C
разъем для подключения 2 портов USB 3.2 Gen1
разъема для подключения 4 портов USB 2.0
разъемов для подключения 4-контактных вентиляторов и помп ЖСО
разъем для подключения неадресуемой RGB-ленты
разъема для подключения адресуемой ARGB-ленты
разъем аудио для передней панели корпуса
разъем TPM
разъем сброса CMOS
кнопка и 1 разъем универсального переключателя Reset
разъема для подключения управления с передней панели корпуса
|
|
Форм-фактор
|
ATX (305×244 мм)
|
Комплект поставки
|
Материнская плата
|
1 шт.
|
|
Кабель SATA
|
1 шт.
|
|
Антенна Wi-Fi,
|
1 шт.
|
|
Документация
|
1 шт.
|
