Описание ASUS PRIME H770-PLUS D4

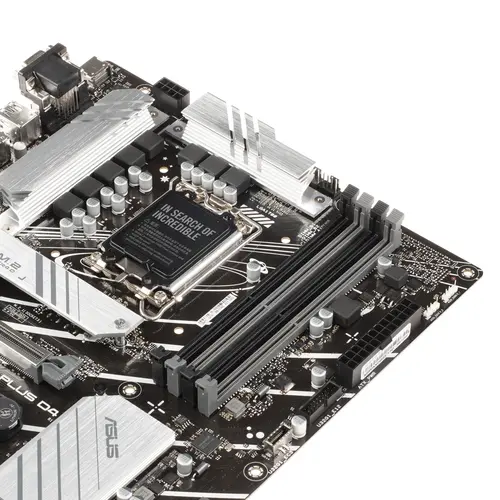

ASUS PRIME H770-PLUS D4 Материнская плата разработана с использованием надежных компонентов премиум-класса для обеспечения стабильности при выполнении разных задач в офисном и домашнем ПК. Она поддерживает процессоры Intel с разъемом LGA 1700 и предусматривает совместную работу с четырьмя модулями ОЗУ стандарта DDR4. Для подключения комплектующих дополнительно предлагаются слоты расширения PCI-E x16 и PCI-E x1, 3 разъема M.2 и 4 слота SATA.
В ASUS PRIME B760-PLUS D4 реализованы 7.1-канальный звуковой кодек и сетевой коннектор LAN со скоростью подключения 2.5 Гбит/с. Разъемы USB, DisplayPort, HDMI, VGA позволяют подключать различные внешние устройства. Для подключения источника бесперебойного питания и прочего оборудования есть коннектор COM.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Гарантия
|
12 мес
|
|
Аудио-контроллер
|
Realtek
|
|
Внутренние порты USB на плате
|
2 x USB 2.0, 2 x USB 3.2 Gen1
|
|
Интегрированное видео
|
да(при использовании процессора с видеоядром)
|
|
Количество слотов памяти
|
4
|
|
Коннекторы ARGB 5V на плате
|
3x3-pin
|
|
Коннекторы RGB 12V на плате
|
2x4-pin
|
|
Контроллер SATA
|
4 x SATA-III(6 Гб/с)
|
|
Поддерживаемые режимы PCI-Express
|
x16/x4/x4
|
|
Предустановленный процессор
|
нет
|
|
Производитель
|
ASUS
|
|
Радиатор на подсистеме питания (мосфетах)
|
да
|
|
Разъём питания ATX 12 В
|
8-pin
|
|
Разъёмы для подключения вентиляторов корпуса
|
3x4-pin
|
|
Тип памяти
|
DDR4
|
|
Цвета, использованные в оформлении
|
серый, чёрный
|
|
4-Pin PWM коннекторы для вентиляторов
|
5
|
|
BIOS
|
AMI
|
|
M2 22110 с интерфейсом PCI-E 4.0 х4, шт
|
1
|
|
M2 2280 с интерфейсом PCI-E 3.0 х4 и SATAIII, шт
|
1
|
|
M2 2280 с интерфейсом PCI-E 4.0 х4, шт
|
1
|
|
Бренд
|
ASUS
|
|
Возможность установить две видеокарты с трехслотовой системой охлаждения
|
ДА
|
|
Всего слотов PCI-E
|
5
|
|
Гнездо процессора
|
LGA 1700
|
|
Длина упаковки (ед), м
|
0.333
|
|
Кол-во внутренних разъемов USB 2.0
|
2
|
|
Кол-во внутренних разъемов USB 3.0
|
2
|
|
Количество разъемов SATA
|
4
|
|
Максимальное количество слотов памяти (для фильтра Ситилинк)
|
4
|
|
Модель
|
PRIME H770-PLUS D4
|
|
Объем упаковки (ед), м3
|
0.005125
|
|
Особенности внутренних разъемов
|
Вертикальный M.2 слот для Wi-fi модуля
|
|
Особенности и технологии BIOS
|
UEFI
|
|
Поддержка NVMe
|
ДА
|
|
Поддержка SATA RAID
|
ДА
|
|
Поддержка памяти XMP
|
ДА
|
|
Разъем Display Port
|
ДА
|
|
Разъем HDMI
|
ДА
|
|
Разъем M.2 Key E
|
ДА
|
|
Разъем SATA
|
SATA 3
|
|
Разъем для подключения ленты RGB
|
ДА
|
|
Разъем питания материнской платы
|
24 pin
|
|
Разъем питания процессора
|
8 pin
|
|
Режим работы SATA RAID
|
0, 1, 5, 10
|
|
Слотов PCI-E 4.0 x16
|
2
|
|
Слотов PCI-E 5.0 x16
|
1
|
|
Тип
|
Материнская плата
|
|
Тип системы охлаждения
|
пассивное
|
|
Видеопорты:
|
HDMI, DisplayPort
|
|
Тип памяти
|
DDR IV
|
|
DDR
|
Нет
|
|
DDR II
|
Нет
|
|
DDR III
|
Нет
|
|
DDR IV
|
Да
|
|
DDR V
|
Нет
|
|
DisplayPort
|
Есть
|
|
D-Sub
|
Нет
|
|
DVI
|
Нет
|
|
ECC
|
Нет
|
|
HDMI
|
Есть
|
|
Intel Smart Response
|
Нет
|
|
Registered
|
Нет
|
|
SO-DIMM DDR II
|
Нет
|
|
SO-DIMM DDR III
|
Нет
|
|
SO-DIMM DDR IV
|
Нет
|
|
SO-DIMM DDR V
|
Нет
|
|
S-Video
|
Нет
|
|
Thunderbolt
|
Нет
|
|
Unbuffered
|
Нет
|
|
Wi-Fi
|
Нет
|
|
Звуковой контроллер
|
7.1
|
|
Интегрированный RAID контроллер
|
SATA
|
|
Интегрированный сетевой контроллер
|
100/1000/2500 Base-T
|
|
Кол-во внешних разъемов USB 2.0
|
2
|
|
Кол-во внешних разъемов USB 3.1
|
3
|
|
Кол-во внешних разъемов USB 3.2
|
2
|
|
Кол-во внешних разъемов USB 3.2 Type C
|
1
|
|
Количество каналов SATA-III (600 MB/s)
|
4
|
|
Количество разъемов (шт)
|
1
|
|
Количество разъемов M.2
|
4
|
|
Количество сетевых контроллеров
|
1
|
|
Количество слотов
|
4
|
|
Коннекторы RGB на плате
|
Да
|
|
Макс. кол-во подключаемых мониторов
|
1
|
|
Назначение
|
Настольный ПК
|
|
Общее кол-во внешних разъемов USB
|
8
|
|
Общее кол-во внутренних разъемов USB
|
7
|
|
Описание
|
Материнская плата для настольных ПК
|
|
ПО в комплекте
|
Да
|
|
Поддержка 64bit
|
Есть
|
|
Поддержка CrossFire
|
Нет
|
|
Поддержка DLNA
|
Нет
|
|
Поддержка Hyper Threading
|
Нет
|
|
Поддержка NVMe Boot
|
Да
|
|
Поддержка SLI
|
Нет
|
|
Поддержка синхронизации RGB подсветки
|
Нет
|
|
Поддержка технологии Intel Wireless Display (WiDi)
|
Нет
|
|
Поддержка ядер процессоров
|
Alder Lake, Raptor Lake
|
|
Подсветка
|
Нет
|
|
Примечание к работе слотов
|
PCI-E 5x16, 2 x PCI-E 4x16
|
|
Пульт ДУ
|
Нет
|
|
Разъем для FDD
|
Нет
|
|
Разъем для процессора
|
LGA 1700
|
|
Серия
|
PRIME
|
|
Слот AGP
|
Нет
|
|
Слоты PCI-Express x16
|
3
|
|
Тип оборудования
|
Материнская плата
|
|
Требования к блоку питания
|
Поддерживаются только 24+8 pin блоки питания.
|
|
Частота системной шины (МГц)
|
Зависит от CPU
|
|
Габариты упаковки (ед) ДхШхВ, м
|
0.333x0.27x0.057
|
|
Вес, кг
|
1.24
|
Комплект поставки
|
Материнская плата
|
1 шт.
|
|
Задняя планка
|
1 шт.
|
|
Кабель SATA
|
2 шт.
|
|
Краткое руководство
|
1 шт.
|
-
