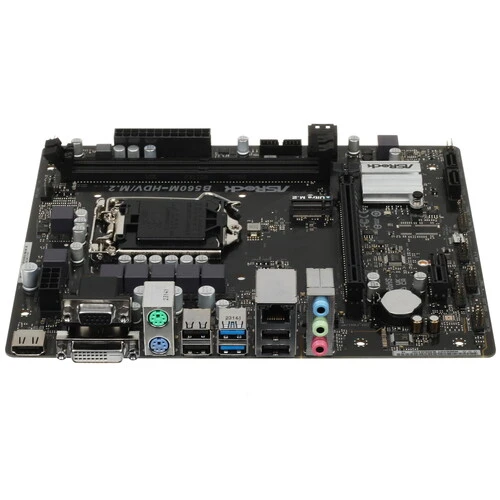

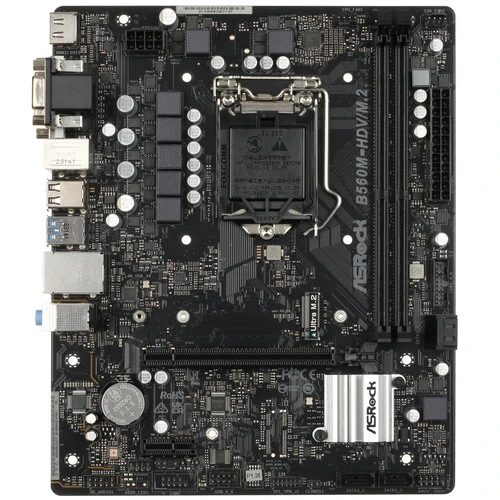

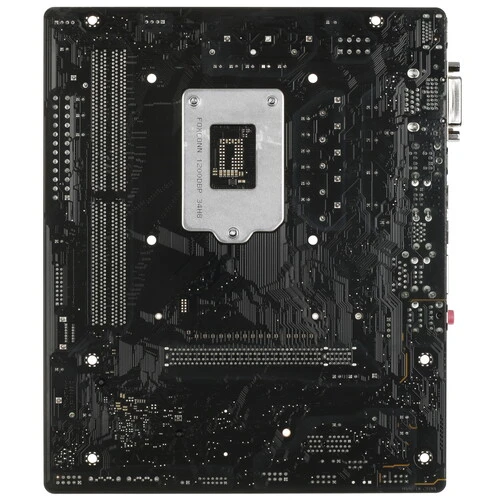

Описание Asrock B560M-HDV/M.2
Asrock B560M-HDV/M.2 Материнская плата основана на чипсете Intel B560 с процессорным разъемом LGA 1200 под установку процессора Intel 10 и 11 поколения. Благодаря форм-фактору Micro-ATX она подходит для систем с ограниченным пространством. Для подключения модулей оперативной памяти объемом до 64 ГБ реализованы 2 слота DIMM DDR4. Задействовать видеокарту позволяют слоты PCI-E x16 и PCI-E x1. Плата ASRock B560M-HDV/M.2 оборудована сетевым адаптером со скоростью 1 Гбит/с и 7.1-канальным звуковым кодеком. На панели ввода/вывода расположены порты USB, видеовыходы HDMI, DVI-D и VGA, аудиоразъемы. Элементная база Super Alloy с дросселями Premium 50A Power Choke и печатной платой повышенной плотности гарантирует стабильную работу. Технология Full Spike Protection защищает компоненты материнской платы от скачков напряжения.
Технические характеристики
|
ОСНОВНЫЕ ПАРАМЕТРЫ
|
|
Тип
|
Материнская плата
|
|
Модель
|
ASRock B560M-HDV/M.2
|
|
Цвет
|
Черный
|
|
Год релиза
|
2023
|
|
ФОРМ-ФАКТОР И РАЗМЕРЫ
|
|
Форм-фактор
|
Micro-ATX
|
|
Высота платы
|
226 мм
|
|
Ширина платы
|
188 мм
|
|
Back-Connect
|
Нет
|
|
ПРОЦЕССОР И ЧИПСЕТ
|
|
Сокет
|
LGA 1200
|
|
Чипсет Intel
|
Intel B560
|
|
Совместимые ядра Intel
|
Comet Lake, Rocket Lake
|
|
ПАМЯТЬ
|
|
Тип памяти
|
DDR4
|
|
Форм-фактор памяти
|
DIMM
|
|
Количество слотов памяти
|
2
|
|
Каналы памяти
|
2
|
|
Максимальный объём памяти
|
64 ГБ
|
|
Максимальная частота (JEDEC)
|
3200 МГц
|
|
Частота в разгоне
|
3600 МГц, 4000 МГц
|
|
СЛОТЫ РАСШИРЕНИЯ
|
|
PCIe x16
|
1 x PCIe 4.0 (x16)
|
|
PCIe x1
|
1
|
|
SLI / CrossFire
|
Нет
|
|
НАКОПИТЕЛИ
|
|
Поддержка NVMe
|
Есть
|
|
Версия PCIe накопителей
|
3.0
|
|
Количество M.2
|
1
|
|
M.2 (чипсет)
|
1 x 2260/2280 (SATA/PCIe 3.0 x4)
|
|
Порты SATA
|
4
|
|
RAID SATA
|
Нет
|
|
RAID NVMe
|
Нет
|
|
ПОРТЫ И ИНТЕРФЕЙСЫ
|
|
USB Type-A
|
2 x USB 3.2 Gen1, 4 x USB 2.0
|
|
USB Type-C
|
Нет
|
|
Видеовыходы
|
1 x DVI-D, 1 x HDMI, 1 x VGA (D-Sub)
|
|
Сетевой порт (RJ-45)
|
1
|
|
Аудио
|
3 аналоговых
|
|
SMA (антенна Wi-Fi)
|
Нет
|
|
PS/2
|
Для клавиатуры и мыши
|
|
ИНТЕРФЕЙСЫ НА ПЛАТЕ
|
|
Внутренние USB Type-A
|
1 x USB 2.0, 1 x USB 3.2 Gen1
|
|
Внутренние USB Type-C
|
Нет
|
|
Разъём питания кулера CPU
|
1 x 4 pin
|
|
Разъём корпусного вентилятора (4 pin)
|
1
|
|
СЖО (4 pin)
|
1
|
|
ARGB (3 pin)
|
Нет
|
|
RGB (4 pin)
|
Нет
|
|
M.2 (E) для Wi-Fi
|
Нет
|
|
COM
|
Есть
|
|
АУДИО
|
|
Звуковая схема
|
7.1
|
|
Аудио адаптер
|
Realtek ALC897
|
|
СЕТЬ
|
|
Сетевой адаптер
|
Intel I219-V (1 Гбит/с)
|
|
Wi-Fi
|
Нет
|
|
Bluetooth
|
Нет
|
|
ПИТАНИЕ И ОХЛАЖДЕНИЕ
|
|
Основной разъём питания
|
24 pin
|
|
Разъём питания процессора
|
1 x 8 pin
|
|
Фаз питания
|
5
|
|
Пассивное охлаждение
|
Чипсет
|
|
Активное охлаждение
|
Нет
|
|
ДОПОЛНИТЕЛЬНО
|
|
Поддержка XMP
|
Есть
|
|
КОМПЛЕКТАЦИЯ
|
|
Комплектация
|
2 x кабель SATA, документация, крепёж для M.2
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты платы
|
226 x 188 мм
|
|
Габариты упаковки
|
275 x 210 x 60 мм
|
|
Вес упаковки
|
0.55 кг
|
Комплект поставки
|
Asrock B560M-HDV/M.2
|
1 шт.
|
|
Документация
|
1 шт.
|
-
