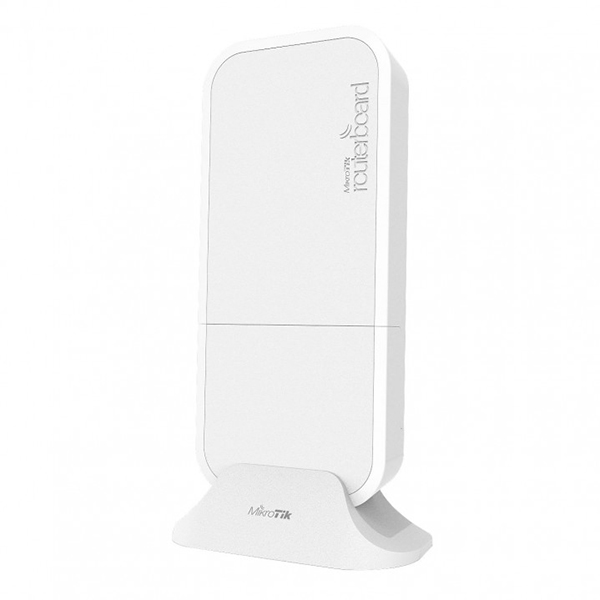

Описание MikroTik wAP 4G kit (RBwAPR-2nD&R11e-4G)
MikroTik wAP 4G kit (RBwAPR-2nD&R11e-4G) - всепогодная Wi-Fi точка доступа (2.4 ГГц) малого форм-фактора оснащена встроенным сотовым модемом 4G (LTE). Подключение к интегрированному радиомодулю (802.11b/g/n) обеспечивает доступ к LTE-сети с компьютера, смартфона или любого другого беспроводного устройства. LAN-порт 10/100 Мбит/с Ethernet предусмотрен для проводного оборудования.
Статья о различиях LTE оборудования Микротик.
Платы LTE подключены к двум внутренним антеннам с разъёмами u.FL, которые при желании можно отсоедить и установить имеющуюся внешнюю LTE-антенну для улучшения охвата. Подробнее об этом в нашей статье.
Особенности MikroTik wAP 4G kit (RBwAPR-2nD&R11e-4G)
-
Встроенная радиокарта R11e-4G
-
Эксплуатация на улице
-
Установка в помещении: на столе, стене и потолке
-

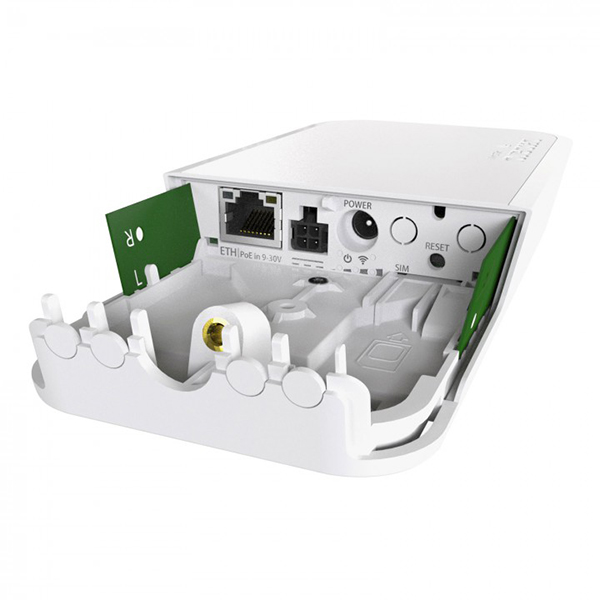

Ethernet-порт и слот под SIM-карту
-
Три способа питания:
- по технологии Passive PoE 9-30 В через Ethernet-порт
- через гнездо для постоянного тока
- с помощью специального автомобильного разъёма
-
Обеспечение доступа в Интернет в пассажирском транспорте (автобусы, поезда, такси)
-
LTE-модем с поддержкой диапазонов:
- LTE FDD 3 (1800 МГц), 7 (2600 МГц), 20 (800 МГц) и 31 (450 МГц)
- LTE TDD 41n (2500 МГц), 42 (3500 МГц) и 43 (3700 МГц)
-
Функции маршрутизатора
Технические характеристики
|
Процессор
|
QCA9531 650 МГц, 1 ядро
|
|
Архитектура
|
MIPSBE
|
|
ОЗУ
|
64 МБ RAM
|
|
ПЗУ
|
16 МБ FLASH
|
|
Сетевой интерфейс
|
1х 10/100 Ethernet
|
|
Радиоинтерфейс
|
Встроенный 2.4 ГГц стандартов 802.11b/g/n, MIMO 2x2
|
|
Выходная мощность
|
До 20 дБм для РФ (до 22 дБм для других стран)
|
|
Интерфейс подключения
|
1x mini-SIM для модема
1x miniPCI-e
|
|
Коэффициент усиления беспроводной антенны
|
2 дБи
|
|
Коэффициент усиления LTE-антенны
|
2 - 4.5 дБи (с u.FL-разъёмом)
|
|
Ширина диаграммы направленности антенны
|
360°
|
|
Питание на входе
|
9 - 30 В (Passive PoE, DC Jack или специальный автомобильный разъём)
|
|
Максимальное энергопотребление
|
8 Вт
|
|
Размеры
|
185 x 85 x 30 мм
|
|
Температура окружающей среды рабочая
|
-40.. +60 °C (протестировано)
|
|
Дополнительно
|
Датчик температуры платы, датчик напряжения
|
|
Операционная система
|
RouterOS Level 4
|
Характеристики радиочасти
|
СКОРОСТЬ
|
Мощность передатчика
|
Чувствительность приёмника
|
|
|
(дБм)
|
|
1 Мбит/с
|
22
|
-96
|
|
11 Мбит/с
|
22
|
-89
|
|
6 Мбит/с
|
20
|
-93
|
|
54 Мбит/с
|
18
|
-74
|
|
MCS0
|
20
|
-93
|
|
MCS7
|
16
|
-71
|
Поддерживаемые диапазоны
|
Стандарт (технология)
|
Канал (частотный диапазон, МГц)
|
|
LTE (FDD)
|
3 (1800) / 7 (2600) / 20 (800) / 31 (450)
|
|
LTE (TDD)
|
41n (2500) / 42 (3500) / 43 (3700)
|
Результаты замера производительности процессора
|
RBwAPR-2nD&R11e-4G
|
QCA9531 (650 МГц) тест через один порт 100M
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
8.1
|
98.4
|
23.5
|
96.3
|
173.6
|
88.9
|
|
Мост
|
25 правил фильтрации моста
|
8.1
|
98.4
|
23.5
|
96.3
|
70.9
|
36.3
|
|
Маршрутизация
|
отсутствует (fast path)
|
8.1
|
98.4
|
23.5
|
96.3
|
160.8
|
82.3
|
|
Маршрутизация
|
25 простых очередей
|
8.1
|
98.4
|
23.5
|
96.3
|
90.8
|
46.5
|
|
Маршрутизация
|
25 ip filter rules
|
8.1
|
98.4
|
23.5
|
96.3
|
43.2
|
22.1
|
Технические характеристики MikroTik wAP 4G kit (RBwAPR-2nD&R11e-4G)
|
Поколение связи
|
4G (LTE)
|
|
Встроенная антенна
|
Да
|
|
Коэффициент усиления антенны
|
4.5 дБи
|
|
Максимальная скорость 4G
|
150 / 50
|
|
Максимальная скорость 3G
|
—
|
|
Частотный диапазон 5G
|
—
|
|
Частотный диапазон 4G
|
3 (1800 МГц); 7 (2600 МГц); 20 (800 МГц); 31 (450 МГц); 41n (2500 МГц); 42 (3500 МГц); 43 (3700 МГц)
|
|
Частотный диапазон 3G
|
—
|
|
Встроенный Wi-Fi
|
Да
|
|
Питание по PoE
|
Passive PoE 24 В
|
|
Раздача PoE-питания
|
Нет
|
|
Количество SIM-разъёмов
|
1
|
|
Количество портов Ethernet
|
1
|
|
Скорость Ethernet
|
100
|
|
Уличный корпус
|
Да
|
Комплект поставки
|
Точка доступа
|
1 шт.
|
|

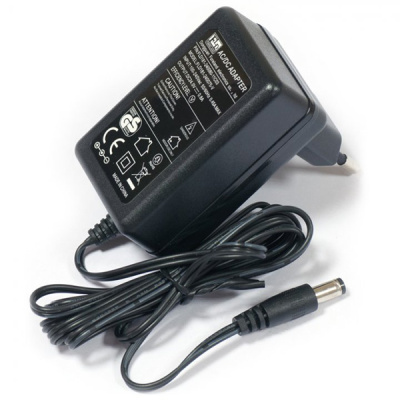

Адаптер питания 24 В, 0.8 А
|
1 шт.
|
|

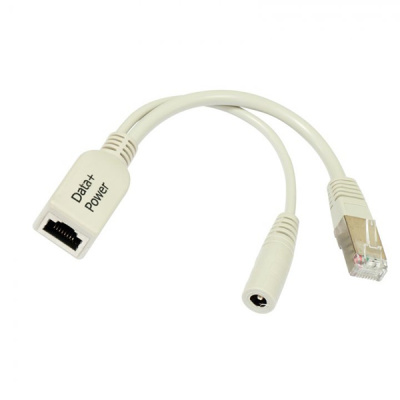

PoE-инжектор
|
1 шт.
|
|

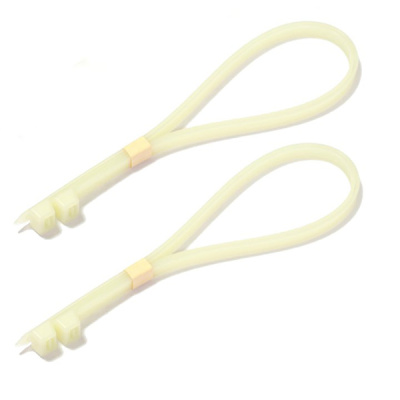

Пластиковая стяжка для крепления на мачте
|
2 шт.
|
|

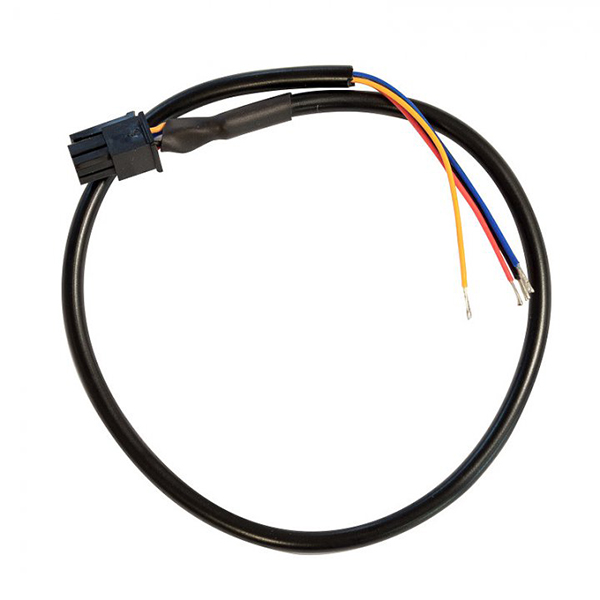

Автомобильный кабель 0.35 м, 4 пина
|
1 шт.
|
|

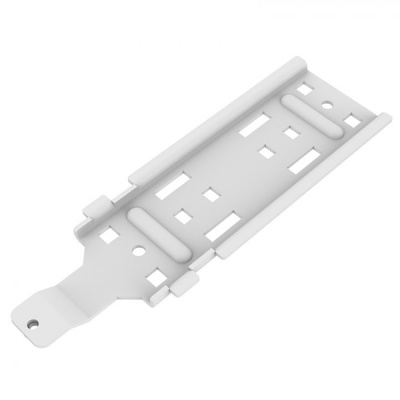

Основа для крепления
|
1 шт.
|
|

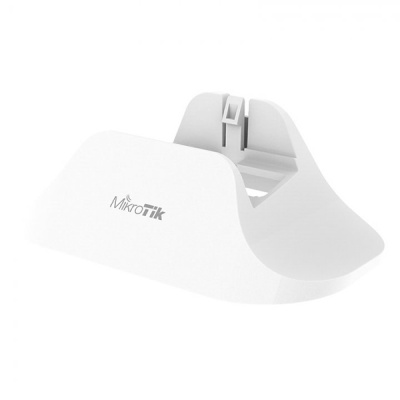

Настольная подставка
|
1 шт.
|
|
Набор винтов
|
1 шт.
|
-
Производитель:
Mikrotik
-
Под заказ:
да
-
